2.10 Units – Fraisage sur
l'enveloppe
Unit „Rainure sur l'enveloppe“
L'Unit fraise une rainure sur l'enveloppe, de la position de départ
jusqu'au point final. La largeur de la rainure correspond au diamètre de
la fraise.
Nom de l'unit : G792_Rain_ENVEL_C / cycle : G792 (voir à la page 342)
Accès à la banque de données technologiques
 Mode d'usinage : fraisage
 Paramètres variables : F, S, FZ, P

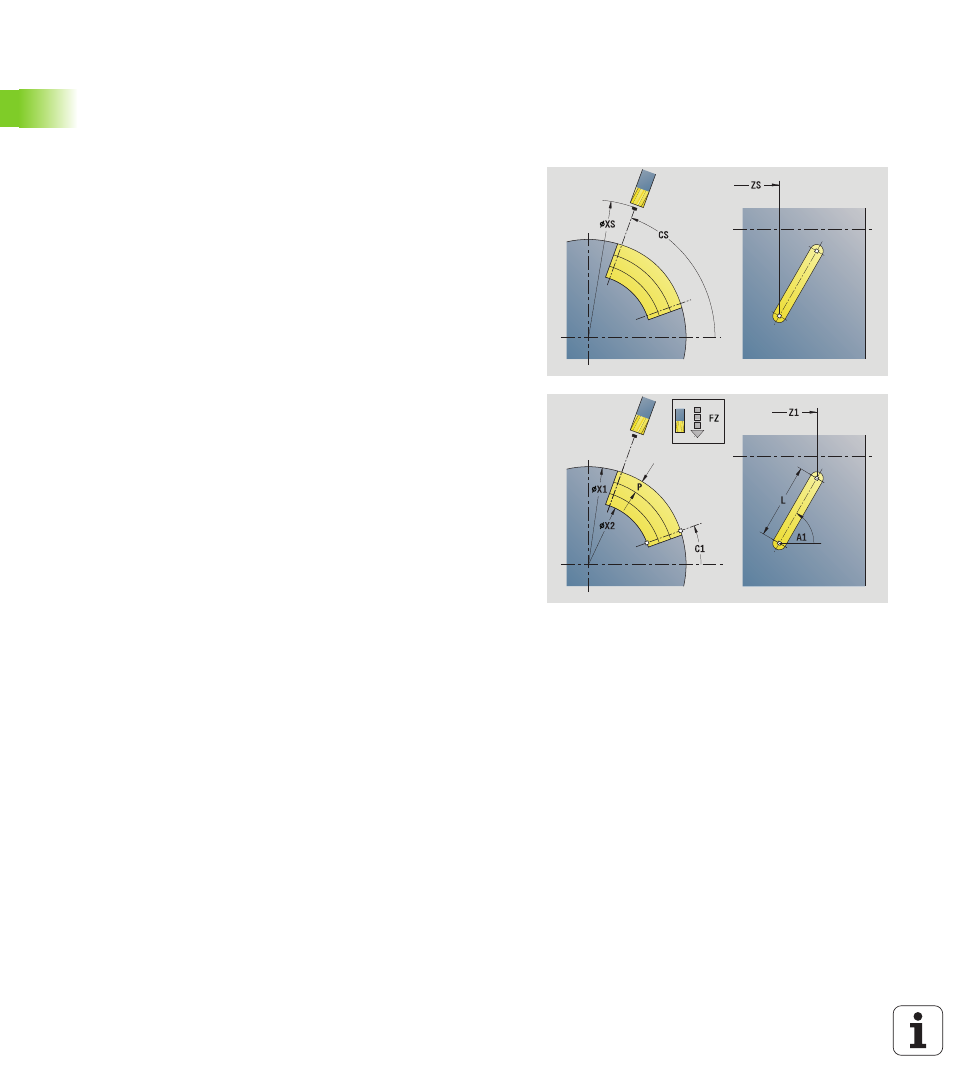

Formulaire cycle
X1
Bord supérieur de fraisage (cote de diamètre)
X2 Fond de la rainure (cote au diamètre)
L Longueur de la rainure
A1 Angle avec l'axe Z
Z1, C1 Pt cible polaire rainure
P Plongée max.
FZ Avance de plongée
Autres formulaires : voir à la page 58
