82
Units smart.Turn
2.5 Units – P
e
rçag
e, ax
e C
2.5 Units – Perçage, axe C

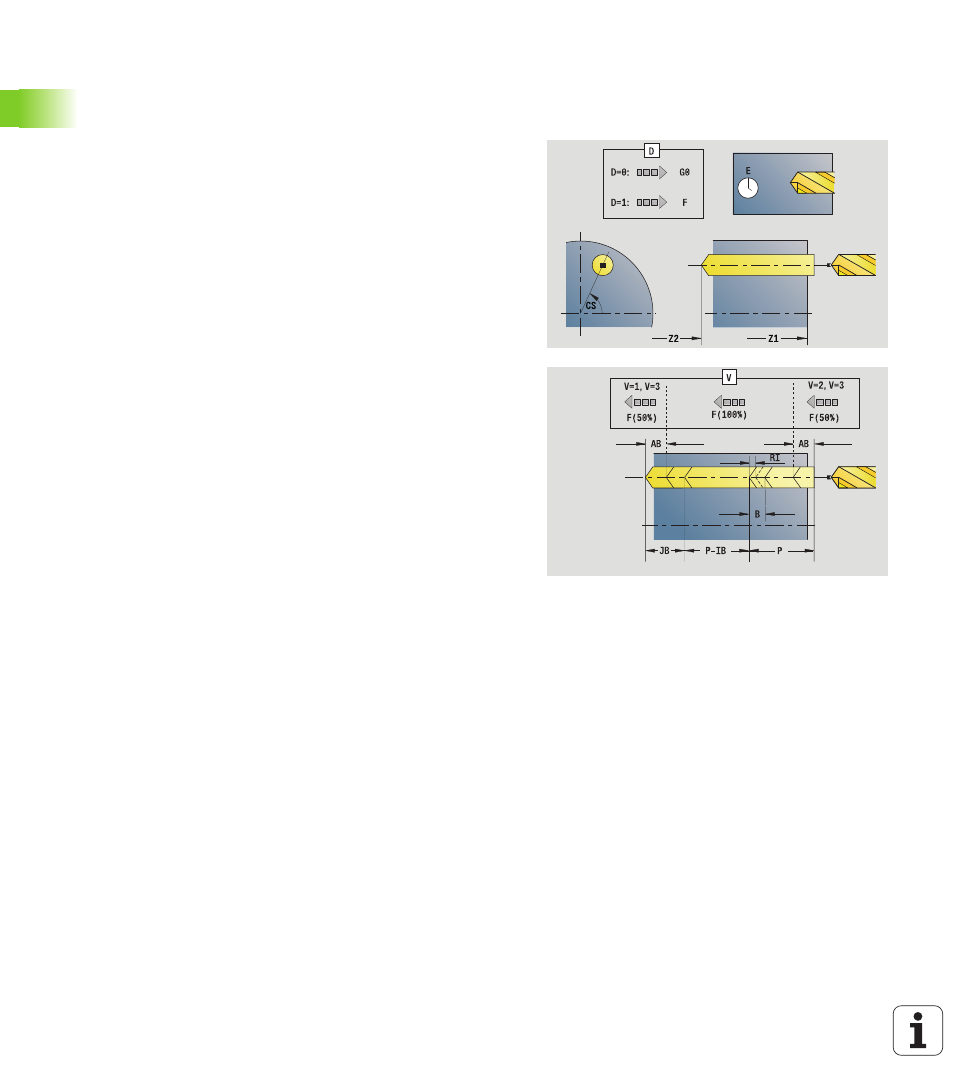

Unit „Perçage unique Face frontale"
L'Unit réalise un perçage sur la face frontale.
Nom de l'unit : G74_Perç_Front_C / cycle : G74 (voir à la page 323)
Accès à la banque de données technologiques
 Mode d'usinage : perçage
 Paramètres variables : F, S
Formulaire cycle
Z1
Point de départ du perçage
Z2 Point final du perçage
CS Angle de broche
E Temporisation en fin de perçage (par défaut: 0)
D Retrait en
 0: Avance rapide
 1 Avance d'usinage
V Réduction de l'avance
 0: Sans réduction
 1: A la fin du perçage
 2: Au début du perçage
 3: Au début et à la fin du perçage
AB Longueur d'entrée/sortie - Distance pour la réduction de
l'avance
P profondeur de perçage
IB Réduction de profondeur de passe: Valeur de réduction de
la passe après chaque passe.
JB Profondeur minimale: si vous avez introduit une valeur de
réduction, la profondeur de perçage ne sera réduite que
jusqu'à la valeur introduite dans JB.
B Distance de retrait: Valeur à la laquelle se dégage l'outil
après avoir atteint chaque profondeur de perçage.
RI Distance d'approche intérieure : distance d'approche à
l'intérieur du trou (par défaut : distance d'approche SCK)
Formulaire Global
G14
Point de changement d'outil
 Aucun axe
 0 : simultanément
 1 : d'abord X, puis Z
 2 : d'abord Z, puis X
 3 : X seulement
 4 : Z seulement
 5 : seulement dans le sens Y
 6 : simultanément avec Y (X, Y et Z en diagonale)
CLT Arrosage
 0 : sans
 1 : arrosage 1 actif
 2 : arrosage 2 actif
