HEIDENHAIN MANUALplus 620, CNC PILOT 640
295
4.1
9
Cy
cles de filetag
e

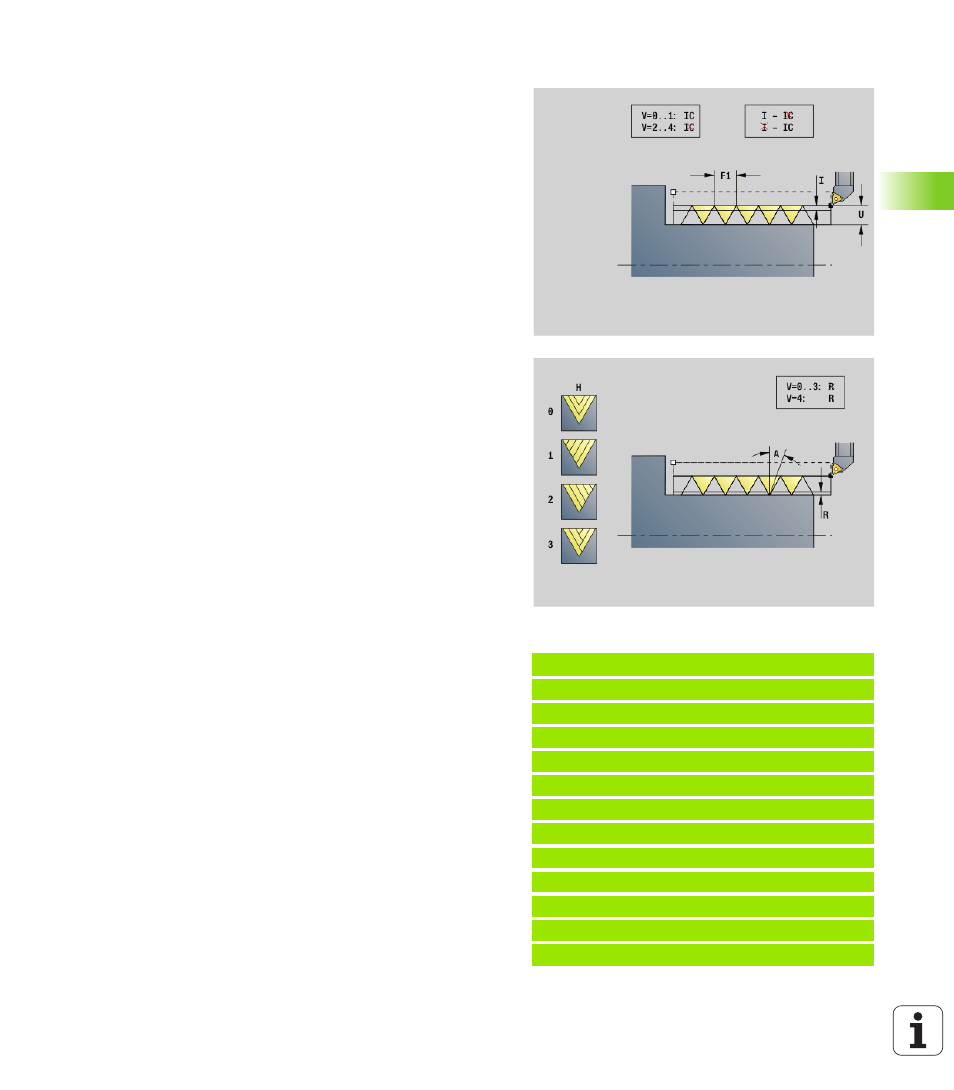

Cycle de filetage G31
G31 crée des simples filets, chaînés ou des multi-filets avec G24-,
G34- ou G37-Géo. G31 peut aussi usiner un contour de filetage défini
directement après l'appel du cycle et qui se termine par G80.
Exemple : G31
. . .
PIECE FINIE
N 2 G0 X16 Z0
N 3 G52 P2 H1
N 4 G95 F0.8
N 5 G1 Z-18
N 6 G25 H7 I1.15 K5.2 R0.8 W30 BF0 BP0
N 7 G37 Q12 F2 P0.8 A30 W30
N 8 G1 X20 BR-1 BF0 BP0
N 9 G1 Z-23.8759 BR0
N 10 G52 G95
N 11 G3 Z-41.6241 I-14.5 BR0
N 12 G1 Z-45
Paramètres
ID Contour auxiliaire - Numéro d'identification du contour à usiner
NS Numéro de séquence initial du contour (référence à l'élément
de base G1-Géo: Filets chaînés: Nr. de séquence du premier
élément de base)
NE Nr. de séquence finale du contour (référence à l'élément de
base G1-Géo: Filets chaînés: Nr. de séquence du dernier
élément de base)
O Identification début/fin (par défaut: 0) Un chanfrein/arrondi est
usiné:
 0: Aucun usinage
 1: Au début
 2: A la fin
 3: Au début et à la fin
 4: Usinage d'un chanfrein/arrondi – Pas l'élément de base
(condition: Section de contour avec un élément)
J Sens de référence:
 Aucune indication: le sens de référence est déterminé à
partir du premier élément de contour.
 J=0: Filet longitudinal
 J=1: Filet transversal
I Plongée max.
Aucune indication et V=0 (section de coupe constante):
I = 1/3 * F
IC Nombre de passes La passe est calculée à partir de IC et de U.
Utilisable avec :
 V=0 (Section de coupe constante)
 V=1 (passe constante)
B Longueur d'approche
Aucune indication: la longueur d'approche est calculée en
fonction du contour. Si cela n'est pas possible, la valeur est
calculée en fonction des paramètres cinématiques. Le contour
du filet est prolongé de la valeur B.
P Longueur de dépassement
Aucune indication: la longueur de dépassement est calculée en
fonction du contour. Si cela n'est pas possible, la valeur est
calculée. Le contour du filet est allongé de la valeur P.
A Angle de passe (par défaut 30°)
