HEIDENHAIN MANUALplus 620, CNC PILOT 640
499
6
.3 Cont
ours da
ns
le plan YZ

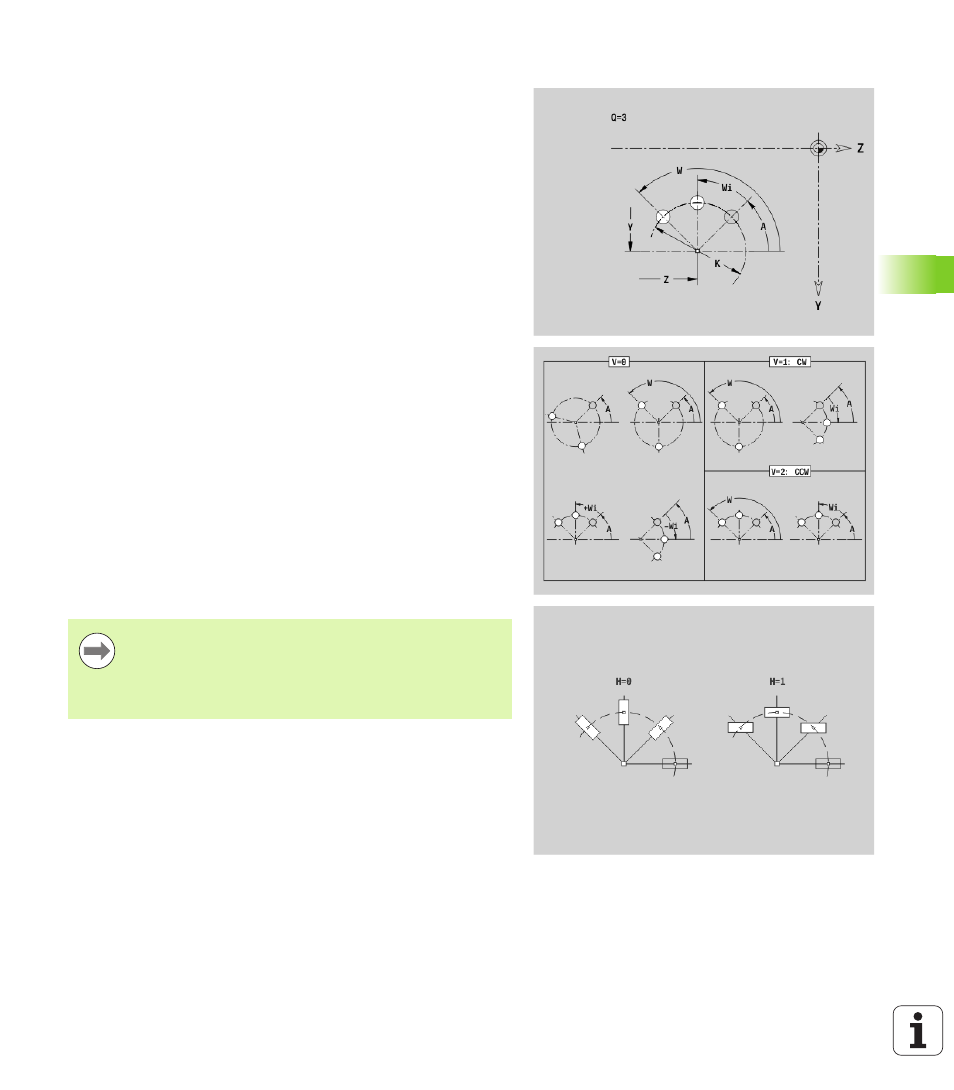

Modèle circulaire dans le plan YZ G482 Géo
G482 définit un modèle de trous circulaire dans le plan YZ. G482 agit
sur la figure définie dans la séquence suivante (G380..385, G387).
Paramètres
Q Nombre de figures
K Diamètre (Diamètre du modèle)
A Angle initial – Position de la première figure; référence: Axe Z
(par défaut: 0°)
W Angle final – Position de la dernière figure; référence: Axe Z
(par défaut: 360°)
Wi Angle entre deux figures
V Sens – Orientation (par défaut: 0)
 V=0, sans W: Répartition sur cercle entier
 V=0, avec W: Répartition sur le plus grand arc de cercle
 V=0, avec Wi: Signe de Wi détermine le sens (Wi<0: Sens
horaire)
 V=1, avec W: Sens horaire
 V=1, avec Wi: Sens horaire (signe de Wi sans signification)
 V=2, avec W: Sens anti-horaire
 V=2, avec Wi: Sens anti-horaire (signe de Wi sans
signification)
Y Centre du modèle
Z Centre du modèle
H Position des figures (par défaut: 0)
 0 : normal – les figures subissent une rotation autour du
centre du cercle
 1 : Position standard – la position de la figure par rapport au
système de coordonnées reste inchangée (translation)
 Programmez le perçage/la figure dans la séquence
suivante, sans le centre. Exception rainure circulaire.
 Le cycle de fraisage (section USINAGE) appelle le
perçage/la figure dans la séquence suivante, et non pas
la définition du modèle.
