Contour du dégagement G25-Géo
G25 crée les contours de dégagements indiqués ci-après sur les
angles de contours paraxiaux. Les dégagements ne sont possibles
que dans les angles intérieurs dont l'élément transversal est parallèle
à l'axe X. Programmez G25 après le premier élément. Vous définissez
le type de dégagement dans le paramètre „H“.

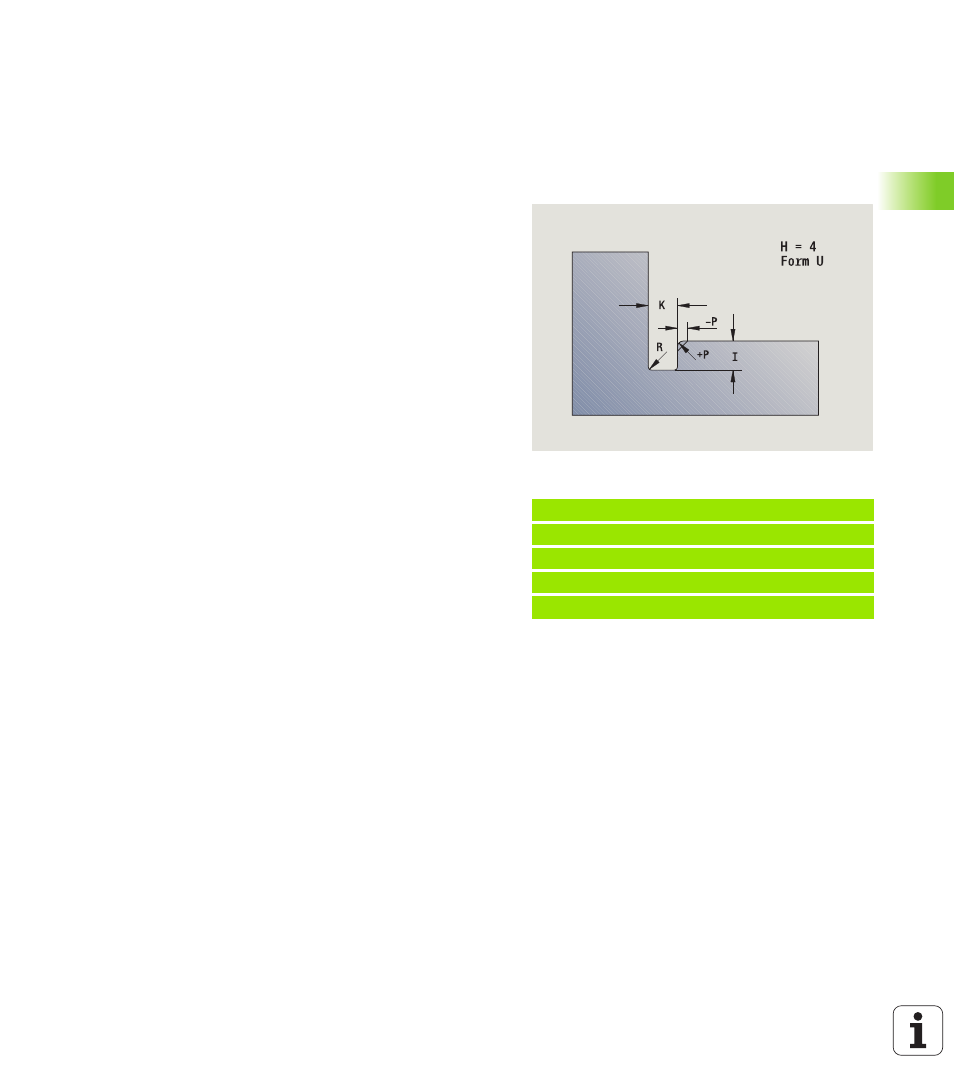

Dégagement de forme U (H=4)
Exemple : Appel de G25-Géo Forme U
. . .
N.. G1 Z-15 [élément longitudinal]
N.. G25 H4 I2 K4 R0.4 P-0.5 [forme U]
N.. G1 X20 [élément transversal]
. . .
Paramètres
H Dégagement de forme U: H=4
I Profondeur du dégagement (cote de rayon)
K Largeur du dégagement
R Rayon intérieur dans le fond de la gorge (par défaut: 0)
P Rayon extérieur/chanfrein (par défaut: 0)
 P>0: Rayon de l'arrondi
 P<0: Largeur du chanfrein
BE, BF, BD, BP et BH (voir „Attributs d'usinage pour les éléments de
forme” à la page 196)
FP Ne pas usiner cet élément (uniquement nécessaire pour
TURN PLUS).
 1 : ne pas usiner le dégagement.
