338
Programmation DIN
4.25 Usinag
e sur l'en
v
e
loppe

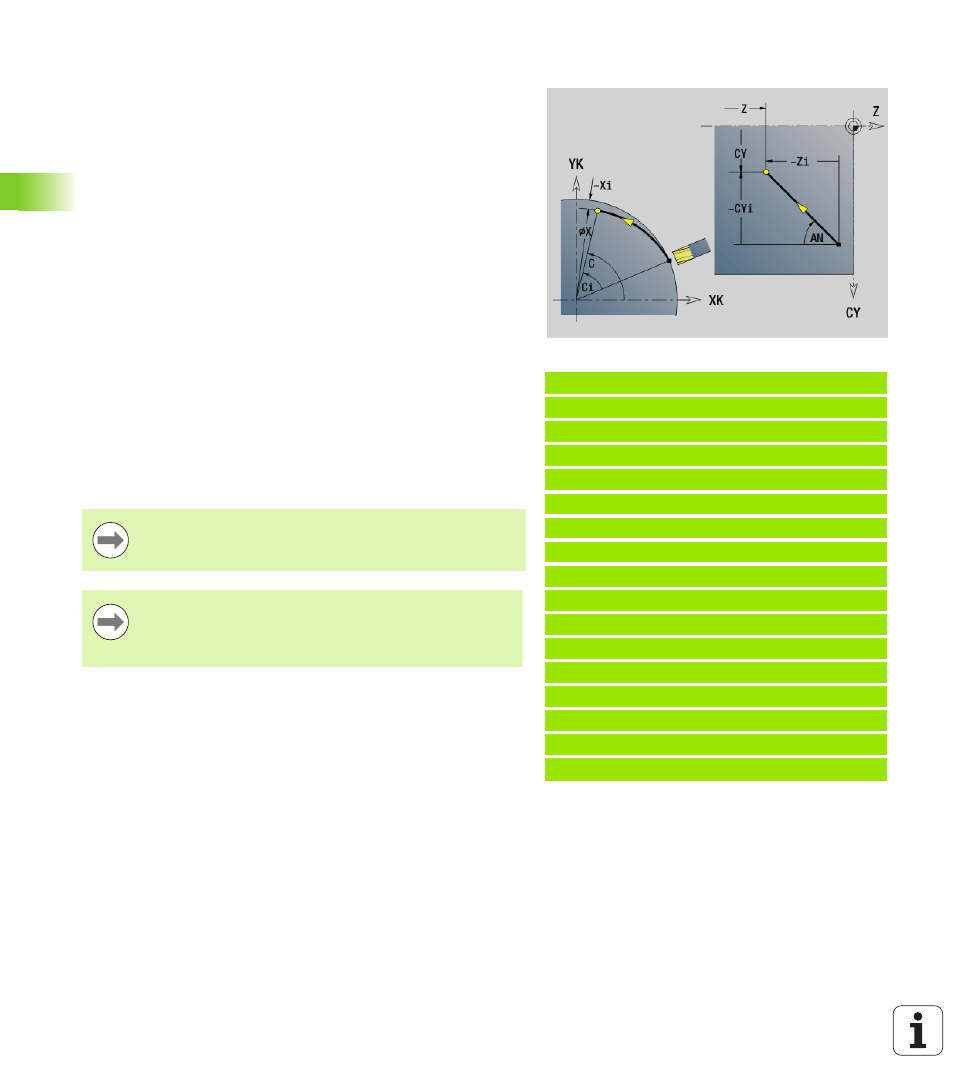

Droite sur l'enveloppe G111
G111 interpolation linéaire en avance travail jusqu'au „point final".
Exemple : G111
. . .
[G111, G120]
N1 T8 G197 S1200 G195 F0.2 M104
N2 M14
N3 G120 X100
N4 G110 C0
N5 G0 X110 Z5
N6 G41 Q2 H0
N7 G110 Z-20 CY0
N8 G111 Z-40 [Droite, Enveloppe]
N9 G113 CY39.2699 K-40 J19.635
N10 G111 Z-20
N11 G113 CY0 K-20 J19.635
N12 G40
N13 G110 X105
N14 M15
. . .
Paramètres
Z Point final
C Angle final – Direction angulaire: voir figure d'aide
CY Point final en cote linéaire (référence: développé avec diamètre
de référence G120)
X Point final (cote au diamètre) – (par défaut: Position effective
en X)
Paramètres pour la définition de géométrie (G80)
AN Angle avec l'axe positif Z
BR Chanfrein/arrondi. Définit la transition vers l'élément de
contour suivant. Programmez le point final théorique si vous
indiquez un chanfrein/arrondi.
 Aucune introduction : Raccordement tangentiel
 BR=0: Raccordement non tangentiel
 BR>0: Rayon de l'arrondi
 BR<0: Largeur du chanfrein
Q Point d'intersection. Point final lorsque la droite coupe un arc
de cercle (par défaut: 0):
 Q=0: Point d'intersection proche
 Q=1: Point d'intersection éloigné
Les paramètres AN, BR et Q doivent être utilisés pour un
cycle, et uniquement dans une description de contour qui
se termine par G80.
Programmation:
 Z, C, CY
: en absolu, en incrémental ou modal
 Programmer soit Z–C, soit Z–CY
