Gorge G86

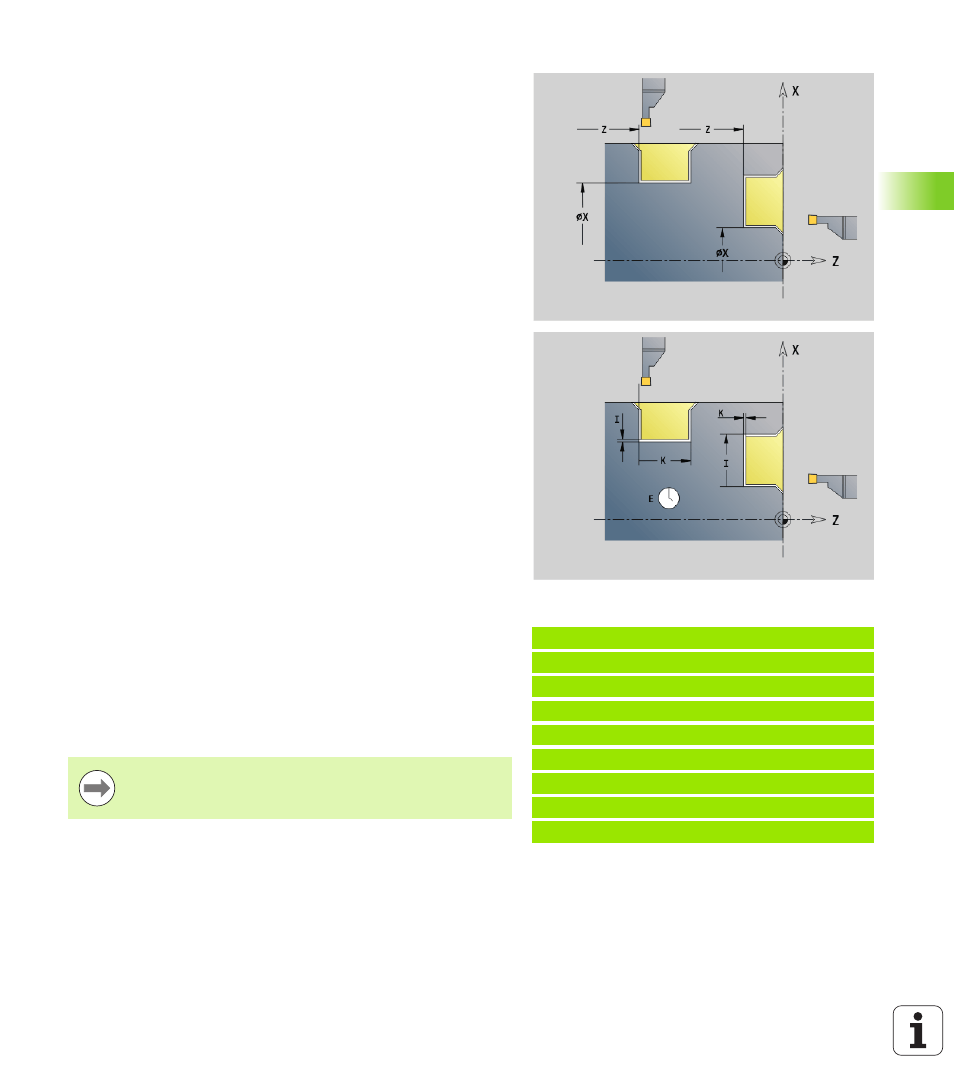

G86 permet de créer des gorges simples radiales et axiales avec
chanfreins. La Commande calcule une gorge radiale/axiale ou interne/
externe en fonction de la „position d'outil“.
„Surépaisseur“ programmée: Ebauche d'abord, puis finition
G86 réalise des chanfreins sur les bords de la gorge. Si des chanfreins
ne sont pas souhaités, vous devez positionner l'outil suffisamment en
avant de la gorge. Calcul de la position initiale XS (Cote de diamètre):
Paramètres
X Coin au fond (Cote au diamètre)
Z Coint au fond
I Gorge radiale: Surépaisseur
 I>0: Surépaisseur (ébauche et finition)
 I=0: Pas de finition
Gorge axiale: Largeur de gorge
 I>0: Largeur de gorge
 Pas d'introduction: Largeur de la gorge = largeur de l'outil
K Gorge radiale: Largeur de gorge
 K>0: Largeur de gorge
 Pas d'introduction: Largeur de la gorge = largeur de l'outil
Gorge axiale: Surépaisseur
 K>0: Surépaisseur (ébauche et finition)
 K=0: Pas de finition
E Temporisation (durée de rotation à vide): (par défaut: Durée
d'une rotation)
 Avec surépaisseur de finition: Seulement pour la finition
 Sans surépaisseur de finition: A chaque plongée
Exemple : G86
. . .
N1 T30 G95 F0.15 G96 S200 M3
N2 G0 X62 Z2
N3 G86 X54 Z-30 I0.2 K7 E2 [radial]
N4 G14 Q0
N5 T38 G95 F0.15 G96 S200 M3
N6 G0 X120 Z1
N7 G86 X102 Z-4 I7 K0.2 E1 [axial]
. . .
XS = XK + 2 * (1,3 – b)
XK: Diamètre du contour
b: Largeur du chanfrein
 La Correction du rayon de la dent est appliquée.
 Les surépaisseurs ne seront pas appliquées.
