42
Programmation CN
1
.2 L'édit
eur smar
t.T
u
rn
Groupe de menus „Graphique“

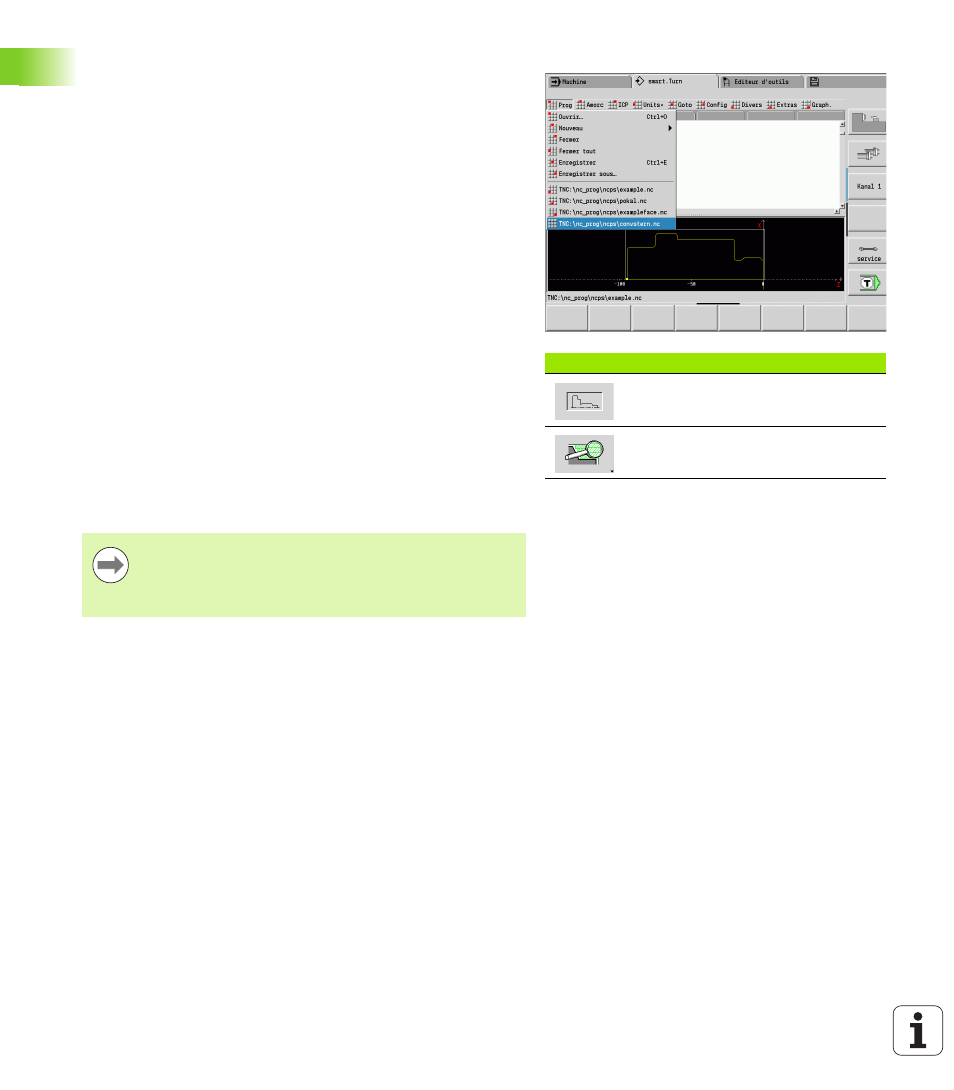

Le groupe de menu „Graphique“ contient (voir figure à droite):
 Graph. ON
: Activation ou actualisation du contour représenté. En
alternative, vous utilisez la softkey (voir tableau de droite).
 Graph. OFF
: Ferme la fenêtre graphique
 Graphique automatique : la fenêtre graphique peut maintenant
être activée automatiquement, lorsque le curseur se trouve dans la
définition du contour.
 Fenêtre : Configuration de la fenêtre graphique. Lors de l'édition, la
Commandeaffiche les contours programmés dans quatre fenêtres
graphiques max. Sélectionnez les fenêtres souhaitées.
 Loupe activée : Active la „Loupe“. En alternative, vous utilisez la
softkey (voir tableau de droite).
La fenêtre graphique:
 Couleurs pour la représentation du contour
 Blanc: Pièce brute et pièce brute auxiliaire
 Jaune: Pièce finie
 Bleu: Contours auxiliaires
 Rouge: Elément de contour à la position courante du curseur. La
flèche indique le sens d'usinage.
 Lors de la programmation des cycles d'usinage, vous pouvez utiliser
le contour affiché pour déterminer les références des séquences.
 Les fonctions loupe permettent d'agrandir un détail, de le réduire et
de le décaler.
Softkeys avec fenêtre de programme active
Active l'affichage du contour et
relance le dessin du contour
Ouvre le menu softkey „Loupe“ et
affiche le cadre de la loupe.
 Pour valider les ajouts/modifications sur le contour,
appuyer une nouvelle fois sur GRAPHIQUE.
 La condition pour l'„affichage du contour“ est une
définition claire des numéros de séquence!
