Programmation DIN
4.7 Cont
ours f
a
ce fr
ontale/ar
ri
èr
e

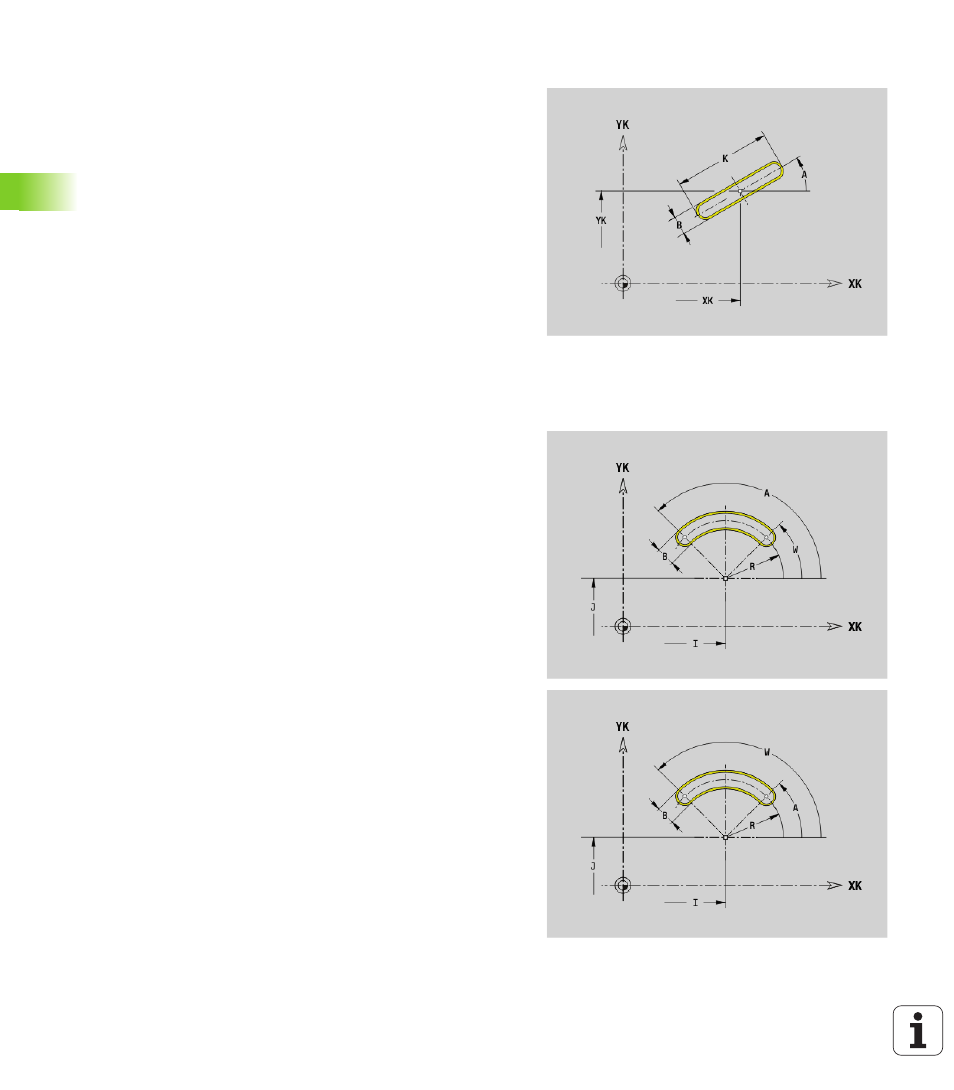

Rainure linéaire face frontale/arrière G301-Géo
G301 définit une rainure linéaire sur la face frontale ou arrière.
Rainure circul. sur face frontale/arr. G302/G303-
Géo
G302/G303 définit une rainure circulaire sur la face frontale ou arrière.
 G302: Rainure circulaire sens horaire
 G303: Rainure circulaire sens anti-horaire
Paramètres
XK Centre en coordonnées cartésiennes
YK Centre en coordonnées cartésiennes
X
Diamètre (centre en coordonnées polaires)
C Angle (centre en coordonnées polaires)
A Angle avec l'axe XK (par défaut: 0°)
K Longueur de la rainure
B Largeur de la rainure
P Profondeur/hauteur (par défaut: „P“ issu de G308)
 P<0: Poche
 P>0: Îlot
Paramètres
I Centre de courbure en coordonnées cartésiennes
J Centre de courbure en coordonnées cartésiennes
X Diamètre (centre en coordonnées polaires)
C Angle (centre en coordonnées polaires)
R Rayon de courbure (référence: Centre de la rainure)
A Angle initial; référence: Axe XK; (par défaut: 0°)
W Angle final; référence: Axe XK; (par défaut: 0°)
B
Largeur de la rainure
P Profondeur/hauteur (par défaut: „P“ issu de G308)
 P<0: Poche
 P>0: Îlot
