7.3 Graphique de test CAP
Si vous créez un programme avec le graphique CAP, la fenêtre de
simulation affiche la pièce brute et la pièce finie programmées ; de
plus, toutes les étapes d'usinage sont simulées les unes à la suite des
autres. Le contour de la pièce brute est actualisé pendant l'usinage.
Commander le graphique de test CAP
Quand vous démarrez la création automatique de programme en vous
servant de la softkey "CAP", la commande ouvre automatiquement le
graphique de test CAP. Lors de la simulation, des dialogues s'affichent
qui vous donnent des informations sur l'usinage et les outils. Après
avoir simulé l'usinage, vous pouvez quitter la fenêtre de simulation
graphique avec la softkey "Retour". Ce n'est qu'après avoir quitté le
menu TURN PLUS avec la softkey "Retour" que s'ouvre la boite de
dialogue "Mémoriser sous". Le nom du programme ouvert s'affiche
dans le champ de dialogue "Nom de fichier". Si vous n'introduisez pas
un autre nom de fichier, le programme ouvert est écrasé. Vous pouvez
également mémoriser l'usinage dans un autre programme.

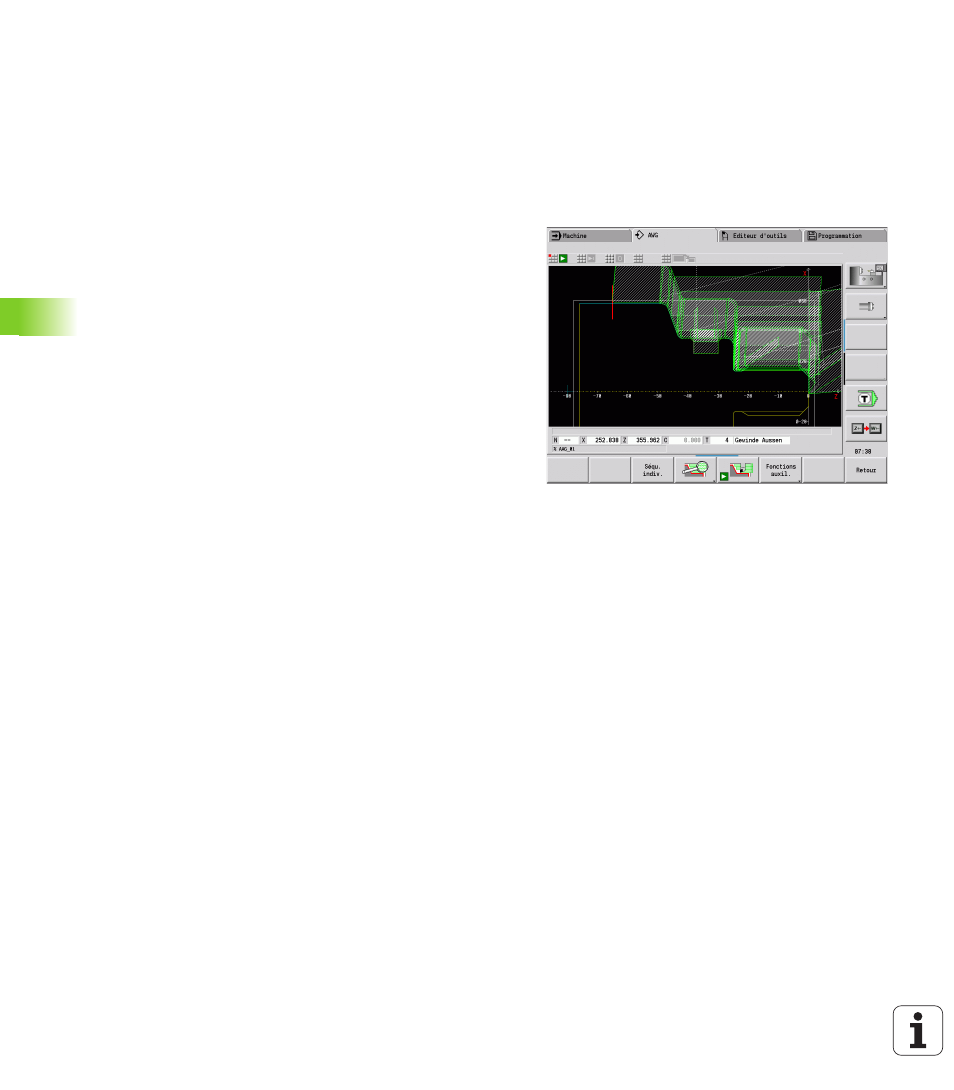

Le graphique de test CAP est signalé par un contour rouge dans le
symbole de softkey.
Vous réglez la représentation des trajectoires d'outil et le mode de
simulation
tout comme dans la configuration habituelle (voir le
manuel d'utilisation, "Simulation graphique").
