78
Units smart.Turn
2.4 Units – P
erçag
e au centr
e

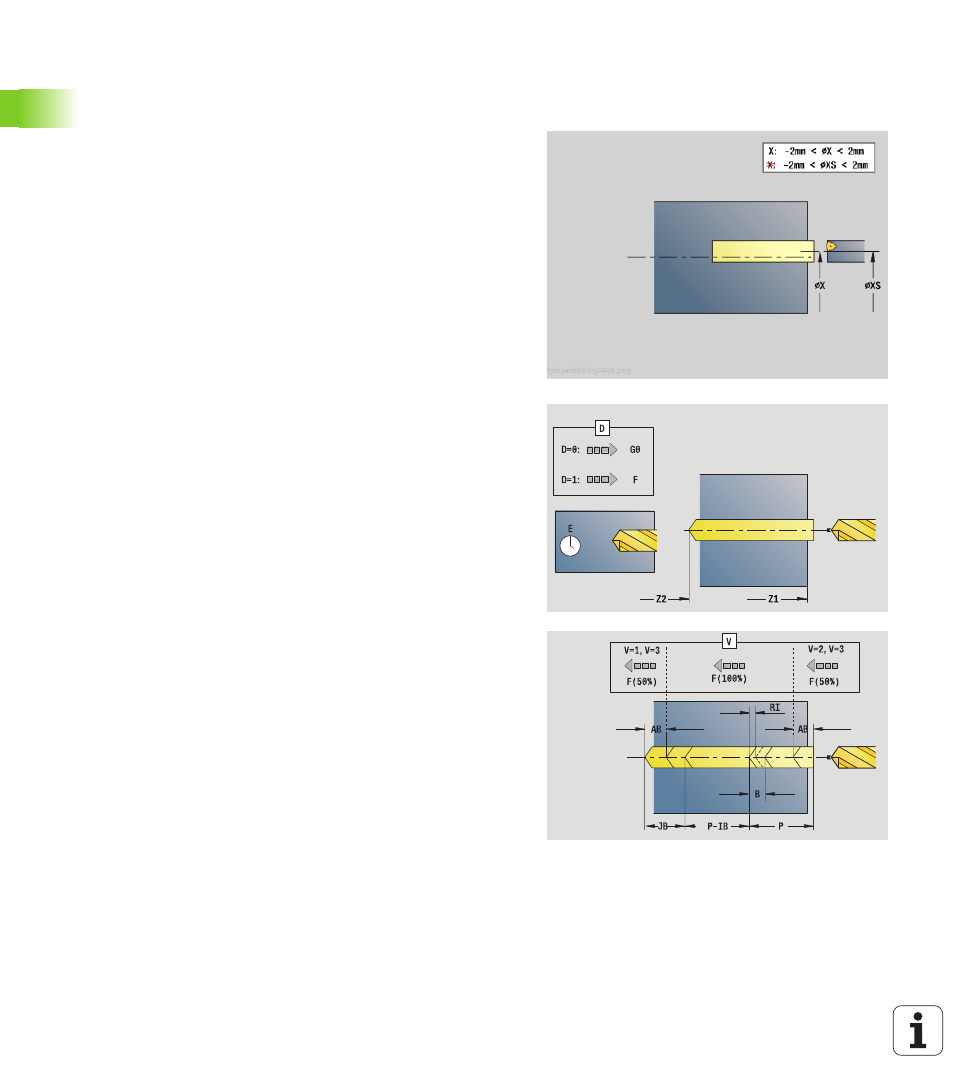

2.4 Units – Perçage au centre
Unit „Perçage au centre"
L'unit permet de créer des perçages axiaux en plusieurs étapes avec
des outils fixes. Les outils appropriés peuvent être positionnés à +/– 2
mm du centre.
Nom de l'unit : G74_CENTR / cycle : G74 (voir à la page 323)
Accès à la banque de données technologiques
 Mode d'usinage : perçage
 Paramètres variables : F, S
Formulaire Cycle
Z1
Point de départ du perçage
Z2 Point final du perçage
NS Numéro de séquence début de contour
X Point de départ du perçage (cote au diamètre) –
(plage: –2 mm < X < 2 mm; par défaut: 0)
E Temporisation en fin de perçage (par défaut: 0)
D Retrait en
 0: Avance rapide
 1 Avance d'usinage
V Réduction de l'avance
 0 : sans réduction
 1 : à la fin du perçage
 2 : au début du perçage
 3 : au début et à la fin du perçage
AB Longueur d'entrée/de sortie (distance pour la réduction de
l'avance)
P Profondeur de perçage
IB Réduction de profondeur de passe : valeur de réduction de
la passe après chaque passe
JB Profondeur minimale de perçage : si vous avez introduit
une valeur de réduction, la profondeur de perçage ne sera
réduite que jusqu'à la valeur introduite dans JB.
B Distance de retrait : valeur correspondant à la distance
parcourue par l'outil après avoir atteint chaque profondeur
de perçage
RI Distance d'approche intérieure : distance d'approche à
l'intérieur du trou (par défaut : distance d'approche SCK)
Formulaire Global
G14
Point de changement d'outil
 Aucun axe
 0 : simultanément
 1 : d'abord X, puis Z
 2 : d'abord Z, puis X
 3 : X seulement
 4 : Z seulement
 5 : seulement dans le sens Y
 6 : simultanément avec Y (X, Y et Z en diagonale)
