124
Units smart.Turn
2.8 Units – Filetag
e

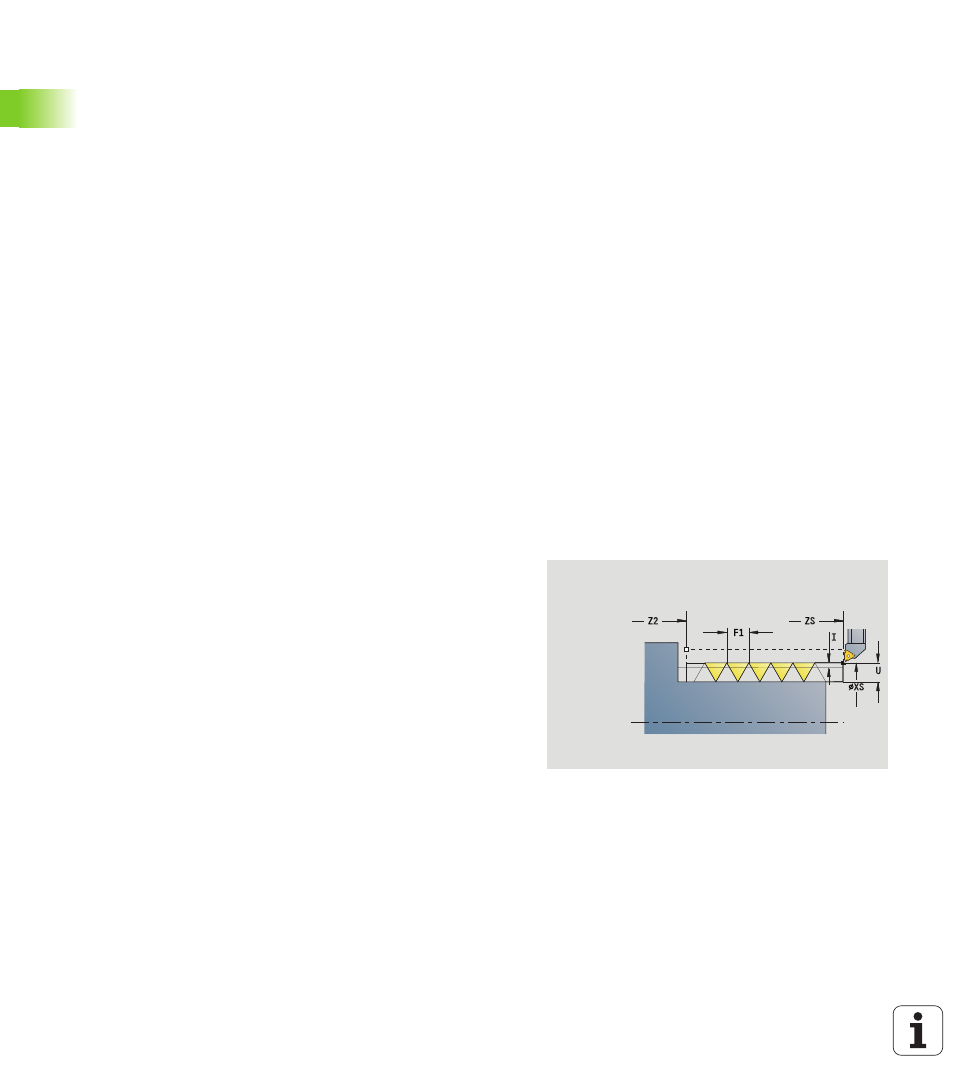

Unit „Filet ICP"
L'Unit crée un filetage simple filet ou multi-filets, intérieur ou
extérieur, dans le sens longitudinal ou transversal. Le contour sur
lequel doit être usiné le filetage est à définir avec ICP.
Nom de l'unit : G31_ICP / cycle : G31 (voir à la page 295)
Formulaire Cycle
H
Type de décalage (décalage entre les différentes passes
dans le sens de coupe)
 0 : sans décalage
 1 : de la gauche
 2 : de la droite
 3 : altern. gauche/droite
V Type de passe
 0: Section de copeau constante
 1: Passe constante
 2: Avec répartition de passe restante
 3: Sans répartition de passe restante
 4: comme MANUALplus 4110
 5 : passe constante (comme dans 4290)
 6 : constante avec reste (comme dans 4290)
A Angle de passe (Référence axe X; 0° <A<60°, par défaut
30°)
R Profondeur de coupe restante (seulement avec V=4)
C Angle initial
D Nombre de filets
Q Nombre de passes à vide
Autres formulaires :
voir à la page 58
Accès à la banque de données technologiques
 Mode d'usinage : filetage
 Paramètres variables : F, S
Formulaire Filetage
FK
Référence au contour :voir à la page 60
NS Numéro de séquence début de contour
NE Numéro de séquence fin de contour
O1 Usinage élém. de forme:
 0: Aucun usinage
 1: Au début
 2: A la fin
 3: Au début et à la fin
 4: seulement chanf./arrondi
O Lieu du filetage
 0: Filetage intérieur (Passe en +X)
 1: Filetage extérieur (Passe en –X)
