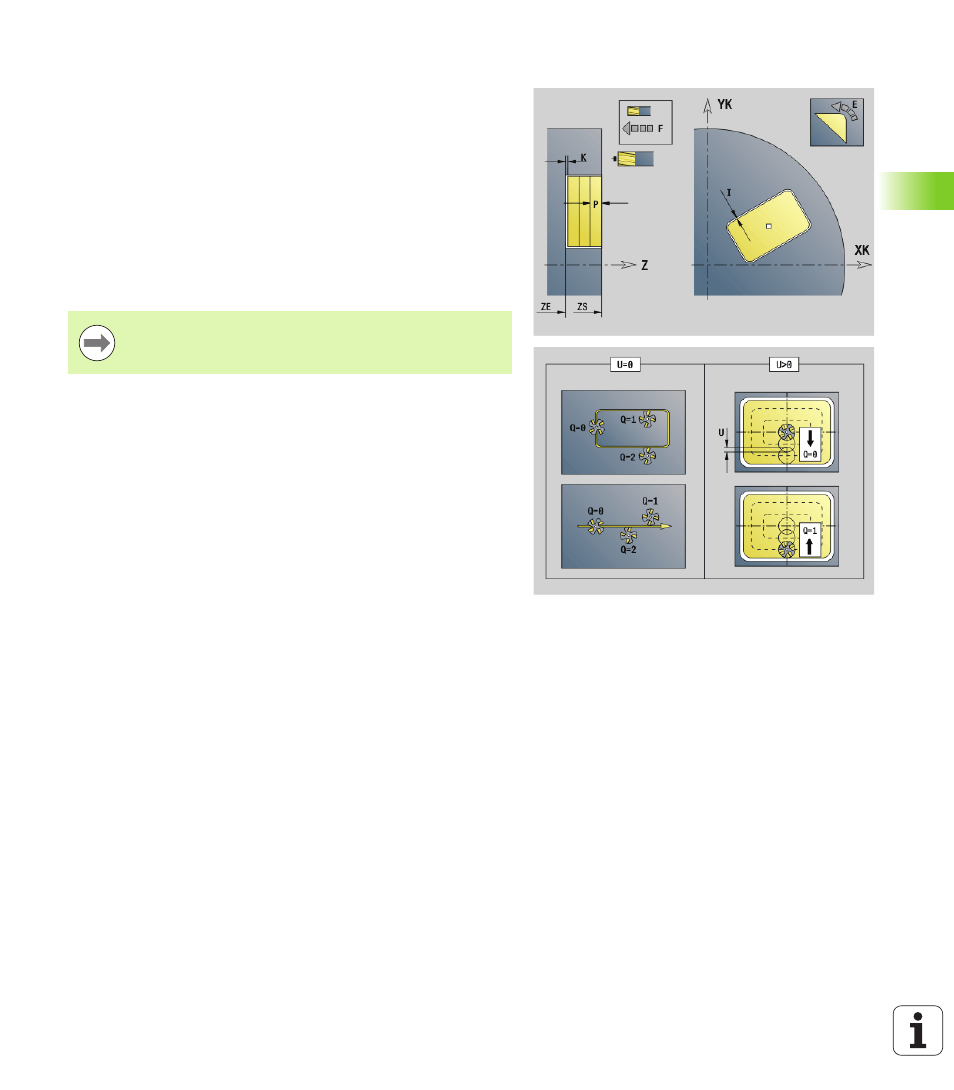

Fraisage contours/figures sur face frontale G793
G793 fraise des figures ou des „contours libres“ (ouverts ou fermés)
G793 est suivi:
 de la figure à fraiser avec:
 la définition de la figure (G301..G307) – Voir„Contours face
frontale/arrière” à la page 225.
 Fin du contour de fraisage (G80)
 le contour libre avec:
 Point initial du contour de fraisage (G100)
 Contour de fraisage (G101, G102, G103)
 Fin du contour de fraisage (G80)
Utilisez de préférence la définition de contour avec ICP
dans la section géométrie du programme ainsi que les
cycles G840, G845 et G846.
Paramètres
ZS Bord supérieur de fraisage
ZE Fond de fraisage
P Plongée max. (par défaut: Profondeur totale en une passe)
U Facteur de recouvrement: Fraisage de contour ou de poches
(par défaut: 0)
 U=0: Fraisage du contour
 U>0: Fraisage de poches – Recouvrement min. des
trajectoires de fraisage = U*diamètre de la fraise
R Rayon d'approche (rayon d'approche/de sortie) – (par défaut: 0)
 R=0: L'élément de contour est abordé directement; plongée
au point d'approche, au-dessus du plan de fraisage, puis
plongée verticale en profondeur
 R>0: La fraise se déplace sur un arc de cercle d'approche/de
sortie qui se raccorde par tangentement à l'élément de
contour.
 R<0 aux angles intérieurs: La fraise se déplace sur un arc de
cercle d'approche/de sortie qui se raccorde par
tangentement à l'élément de contour.
 R<0 aux angles ext.: Longueur élément linéaire d'approche/
sortie; élément de contour abordé/quitté par tangentement
I Surépaisseur parallèle au contour
K Surépaisseur Z
F Avance plongée
E Avance réduite pour éléments circulaires (par défaut: avance
actuelle)
H Sens de déplacement de la fraise (par défaut: 0): Agit sur le
sens du fraisage
avec le sens de rotation de la fraise.
 0: En opposition
 1: En avalant
