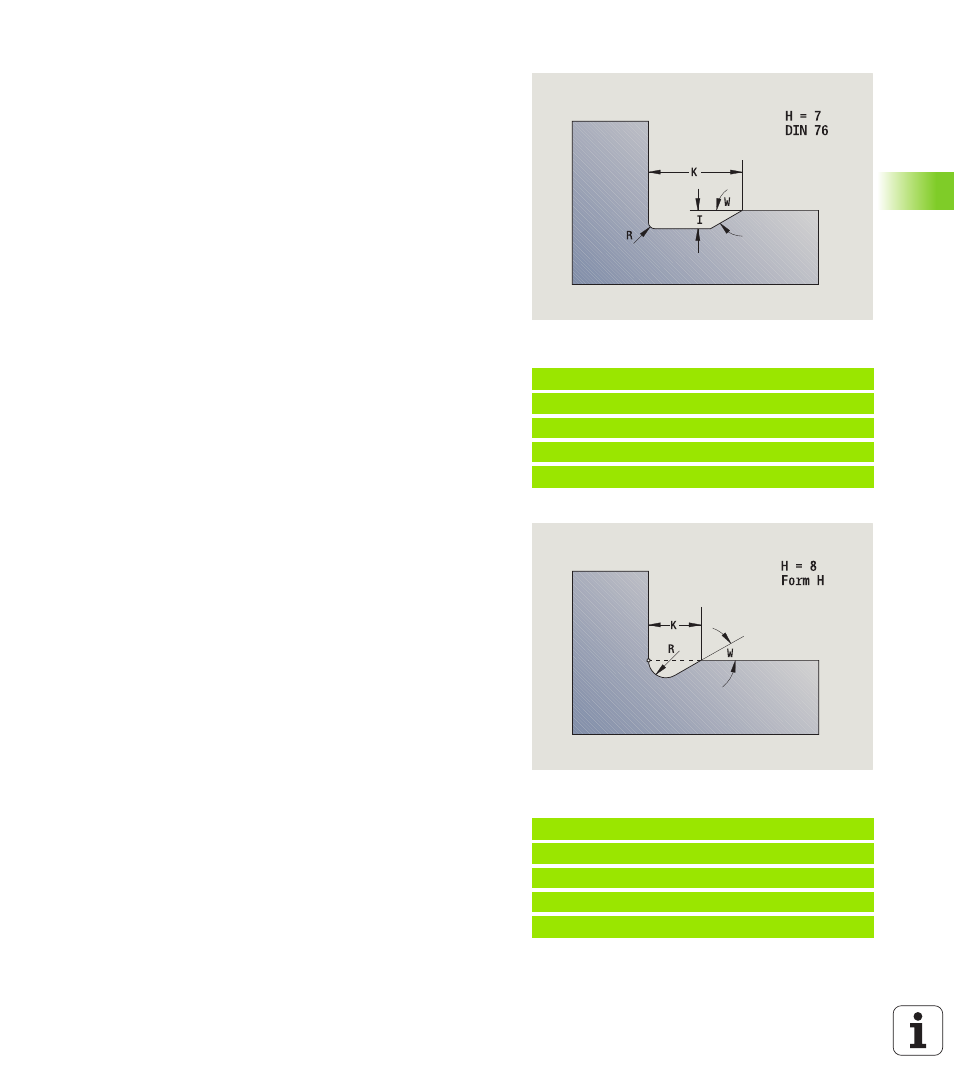

Dégagement DIN 76 (H=7)
Si vous ne programmez que FP, toutes les autres valeurs, si elles ne
sont pas programmées, seront issues du tableau standard en en
fonction du pas du filet.
Dégagement de forme H (H=8)
Si vous n'introduisez pas W, l'angle sera calculé en fonction de K et R.
Le point final du dégagement est alors sur le „sommet de l'angle du
contour“.
Exemple : Appel de G25-Géo DIN 76
. . .
N.. G1 Z-15 [élément longitudinal]
N.. G25 H7 FP2 [DIN 76]
N.. G1 X20 [élément transversal]
. . .
Paramètres
H Dégagement forme DIN 76: H=7
I Profondeur du dégagement (cote de rayon)
K Largeur du dégagement
R Rayon du dégagement aux deux angles (par défaut: R=0,6*I)
W Angle du dégagement (par défaut: 30°)
FP Pas du filetage
BE, BF, BD, BP et BH (voir „Attributs d'usinage pour les éléments de
forme” à la page 196)
Exemple : Appel de G25-Géo Forme H
. . .
N.. G1 Z-15 [élément longitudinal]
N.. G25 H8 K4 R1 W30 [forme H]
N.. G1 X20 [élément transversal]
. . .
Paramètres
H Dégagement de forme H: H=8
K Largeur du dégagement
R Rayon du dégagement – pas d'introduction: L'élément circulaire
ne sera pas usiné
W Angle de plongée – pas d'introduction: W sera calculé
BE, BF, BD, BP et BH (voir „Attributs d'usinage pour les éléments de
forme” à la page 196)
