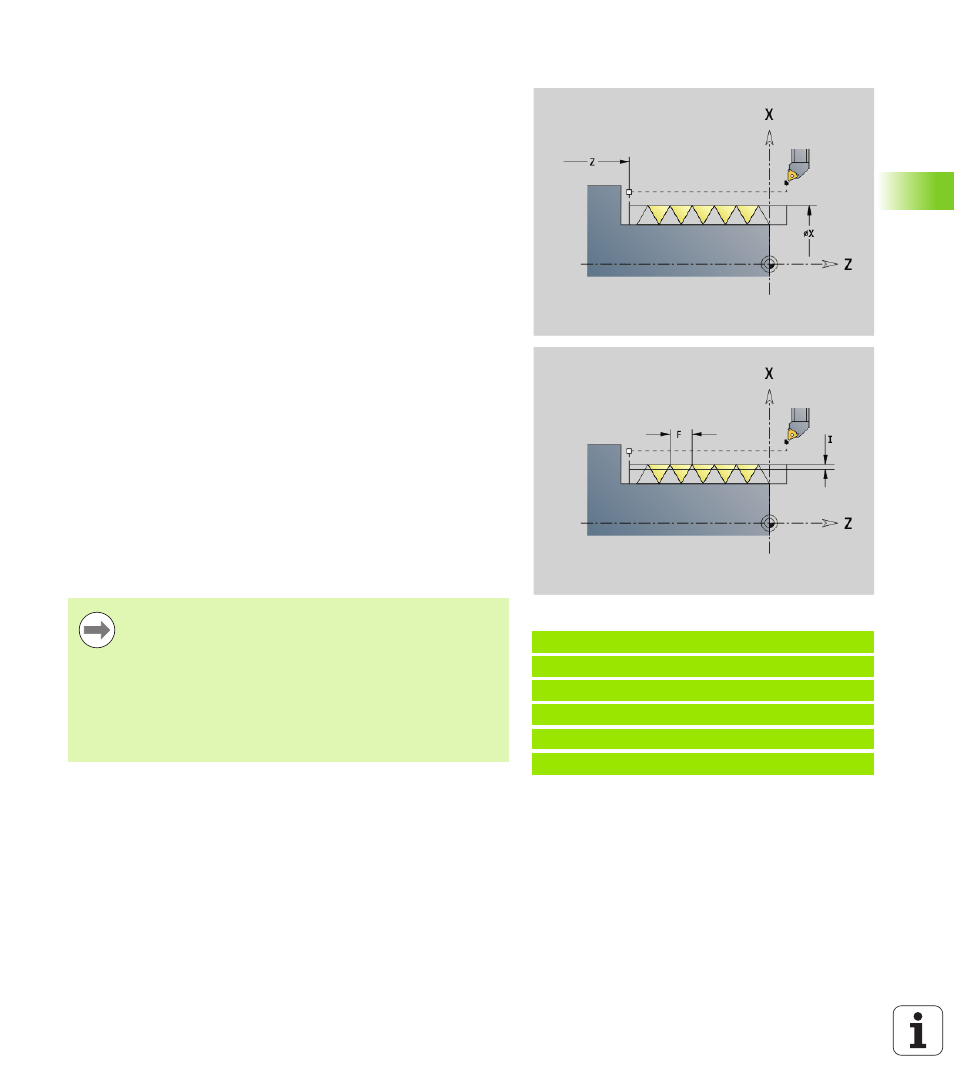

Filet ISO métrique G35
G35 réalise un filet longitudinal (intérieur ou extérieur). Le filet débute
à la position effective de l'outil et finit au „point final X, Z“.
Suivant la position de l'outil par rapport au point final du filet, la
Commande détermine si elle doit réaliser un filetage extérieur ou
intérieur.
Exemple : G35
%35.nc
[G35]
N1 T5 G97 S1500 M3
N2 G0 X16 Z4
N3 G35 X16 Z-29 F1.5
END
Paramètres
X Point final du filet (cote de diamètre)
Z Point final du filet
F Pas du filet
I Plongée max.
Pas d'introduction : I est calculé à partir du pas et de la
profondeur du filet.
Q Nombre de passes à vide après la dernière coupe (pour réduire
la pression de coupe au fond du filet) – (par défaut: 0)
V Type de plongée (par défaut: 0)
 0: Section de coupe constante à chaque passe
 1: Passe constante
 2 : avec répartition de passe restante Première passe =
„reste“ de la division profondeur du filet/profondeur de
coupe La „dernière passe“ est répartie en 1/2, 1/4, 1/8 et 1/
8 de passe.
 3: La plongée est calculée à partir du pas et de la vitesse de
rotation
 4: comme MANUALplus 4110
 5 : passe constante (comme dans 4290)
 6 : constante avec reste (comme dans 4290)
 „Arrêt cycle“ - La Commande relève l'outil en sortant
du filet et stoppe tous les mouvements. (Déplacement
de retrait: paramètre de configuration OEM
cfgGlobalPrperties-threadliftoff)
 Pour les filetages intérieurs, indiquer le „pas du filet F“
car le diamètre de l'élément longitudinal ne correspond
pas au diamètre du filet. Si la détermination du pas du
filet est utilisée par la Commande, des écarts minimes
sont à prévoir.
Mode opératoire du cycle
1
Calcule la répartition des passes.
2 Exécute une passe de filetage.
3
Retourne en rapide et plonge pour effectuer la passe suivante.
4 Répète 2...3 jusqu'à ce que le filet soit terminé.
5 Exécute les passes à vide.
6 Retourne au point initial.
