46
Programmation CN
1
.3 Identificat
e
ur de section de pr
ogr
amme

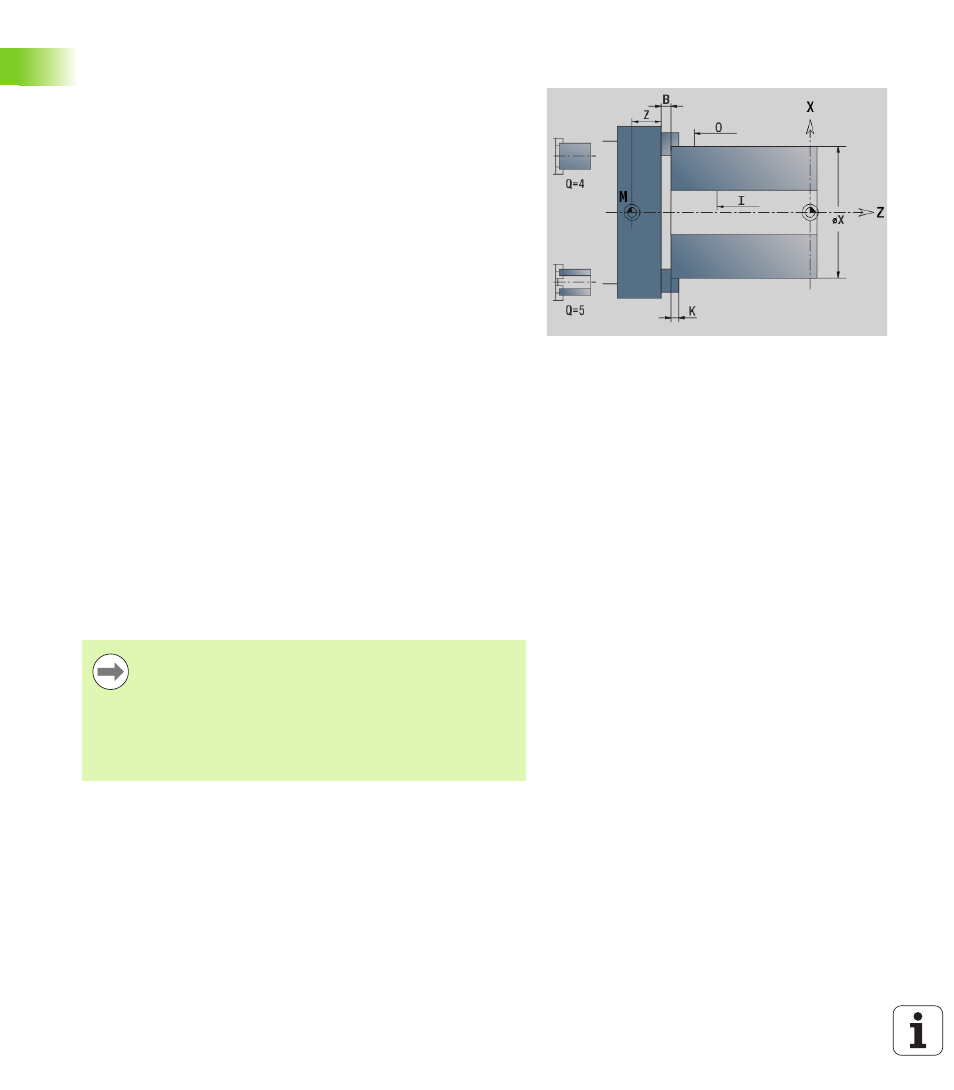

Section SYSTEME DE SERRAGE
Dans la section de programme SYSTEME DE SERRAGE, vous
décrivez comment est serrée la pièce. Ainsi, le système de serrage
peut être simulé par graphique. Dans TURN PLUS, les données du
système de serrage permettent de calculer les limites de coupe et les
points zéro lors de la création automatique du programme.
Paramètres
H Numéro du système de serrage
D Numéro de broche pour CAP
R Type de serrage
 0 : le paramètre J définit la longueur hors serrage.
 1 : le paramètre J définit la longueur de serrage.
Z Position de l'arête du mandrin
B Mâchoire référence
J Longueur de ..... de la pièce (selon le type de serrage R)
O Limitation de coupe pour usinage extérieur
I Limitation de coupe pour usinage intérieur
K Recouvrement mâchoire/pièce (tenir compte du signe)
X Diamètre de la pièce brute serrée
Q Type de serrage
 4 : serrage extérieur
 5 : serrage intérieur
V Usinage arbre AAG
 0 : mandrin : points de séparation automatiques sur le plus
grand et sur le plus petit diamètre
 1 : arbre/mandrin : usinages également assurés en
partance du mandrin
 2 : arbre/entraîneur frontal : le contour extérieur peut être
usiné intégralement.
Si vous ne définissez pas les paramètres Z et B, TURN
PLUS utilise pour la CAP (création automatique de plan de
travail) les paramètres ci-après énumérés.
 Arête avant du mandrin sur broche principale/contre-
broche
 Largeur de mâchoire sur broche principale/contre-
broche
