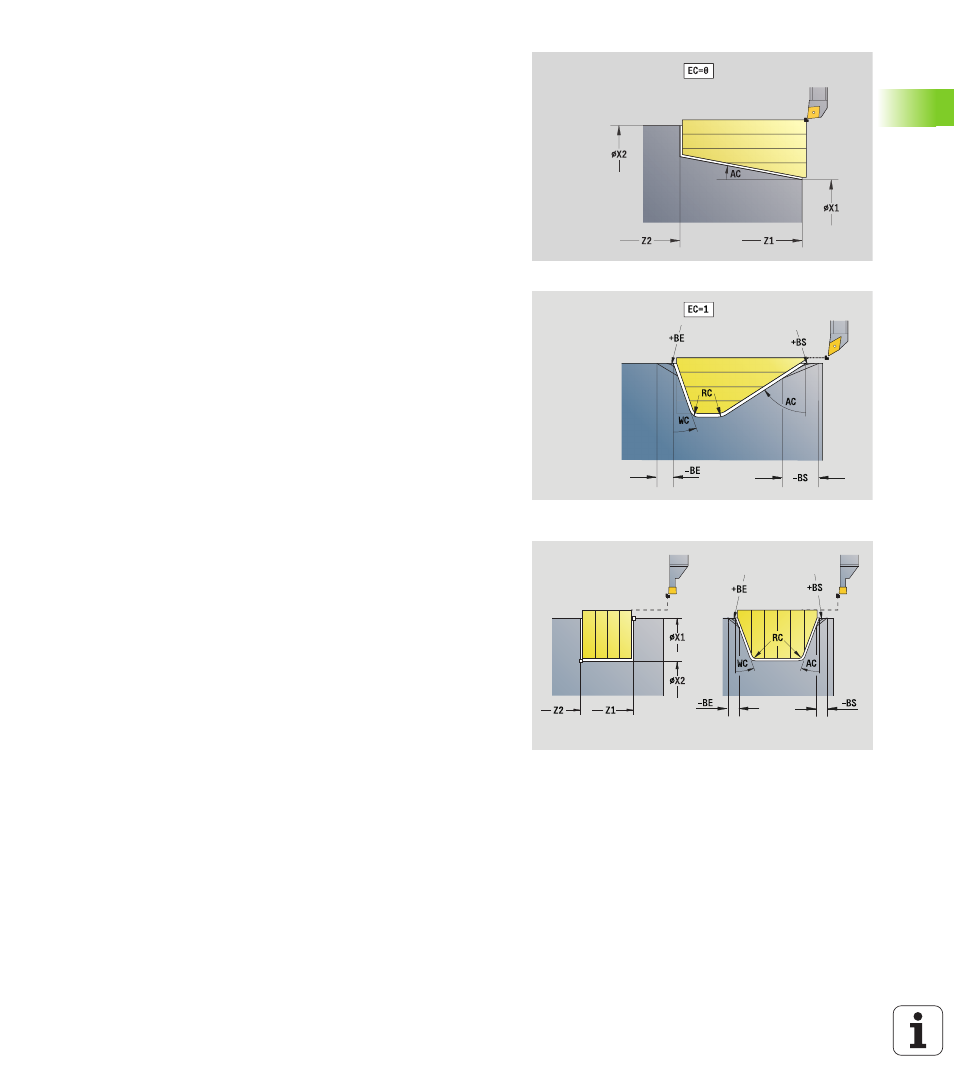

Paramètre définition directe de contour „Tournage“
EC Type de contour
 0: Contour normal
 1: Contour en plongée
X1, Z1 Premier point du contour
X2, Z2 Point final du contour
RC
Arrondi: Rayon dans les angles du contour
AC Angle initial: Angle du premier élément du contour
(plage: 0° < 90°)
WC Angle final: Angle du dernier élément du contour
(plage: 0° < 90°)
BS –Chanfrein/+Arrondi au début:
 BS>0: Rayon de l'arrondi
 BS<0: Longueur du chanfrein
BE –Chanfrein/+Arrondi à la fin:
 BE>0: Rayon de l'arrondi
 BE<0: Longueur du chanfrein
BP Durée de pause: durée de l'interruption du mouvement
d'avance. L'interruption d'avance (intermittente) permet de
briser le copeau.
BF Durée d'avance: Intervalle de temps jusqu'à l'exécution de la
pause suivante. L'interruption d'avance (intermittente)
permet de briser le copeau.
Paramètre définition directe de contour „Gorge“
X1, Z1 Premier point du contour
X2, Z2 Point final du contour
RC
Arrondi: Rayons au fond de la gorge
AC Angle initial: Angle du premier élément du contour
(plage: 0° < 90°)
WC Angle final: Angle du dernier élément du contour
(plage: 0° < 90°)
BS –Chanfrein/+Arrondi au début:
 BS>0: Rayon de l'arrondi
 BS<0: Longueur du chanfrein
BE –Chanfrein/+Arrondi à la fin:
 BE>0: Rayon de l'arrondi
 BE<0: Longueur du chanfrein
