HEIDENHAIN MANUALplus 620, CNC PILOT 640
101
2.5 Units – P
e
rçag
e, ax
e C
Unit „Taraudage ICP axe C“
L'unit exécute un seul taraudage ou un modèle de perçage sur la face
frontale ou l'enveloppe. Les positions des taraudages et autres détails
sont spécifiées avec ICP.
Nom de l'unit : G73_ICP_C / cycle : G73 (voir à la page 320)
Utilisez la longueur d'extraction si l'outil est fixé dans une pince de
serrage avec compensation linéaire. En fonction de la profondeur à
tarauder, du pas et de la longueur d'extraction, le cycle détermine un
nouveau pas nominal. Le pas nominal est légèrement inférieur au pas
du taraud. Lors de la réalisation du filet, le taraud est extrait du mandrin
de serrage de la „longueur d'extraction“. Ce procédé vous permet
d'augmenter la durée de vie des tarauds.
Formulaire Global
G14
Point de changement d'outil
 Aucun axe
 0 : simultanément
 1 : d'abord X, puis Z
 2 : d'abord Z, puis X
 3 : X seulement
 4 : Z seulement
 5 : seulement dans le sens Y
 6 : simultanément avec Y (X, Y et Z en diagonale)
CLT Arrosage
 0 : sans
 1 : arrosage 1 actif
 2 : arrosage 2 actif
SCK Distance d'approche dans le sens de plongée : distance
d'approche pour les opérations de perçage et de fraisage
BP Durée de pause : durée de l'interruption du mouvement
d'avance pour briser le copeau
BF Durée d'avance : intervalle de temps jusqu'à l'exécution de
la pause suivante. L'interruption du mouvement d'avance
permet de briser le copeau.
Autres formulaires :
voir à la page 58
Accès à la banque de données technologiques
 Mode d'usinage : taraudage
 Paramètres variables : S
Formulaire Modèle
FK
voir à la page 60
NS Numéro de séquence début de contour

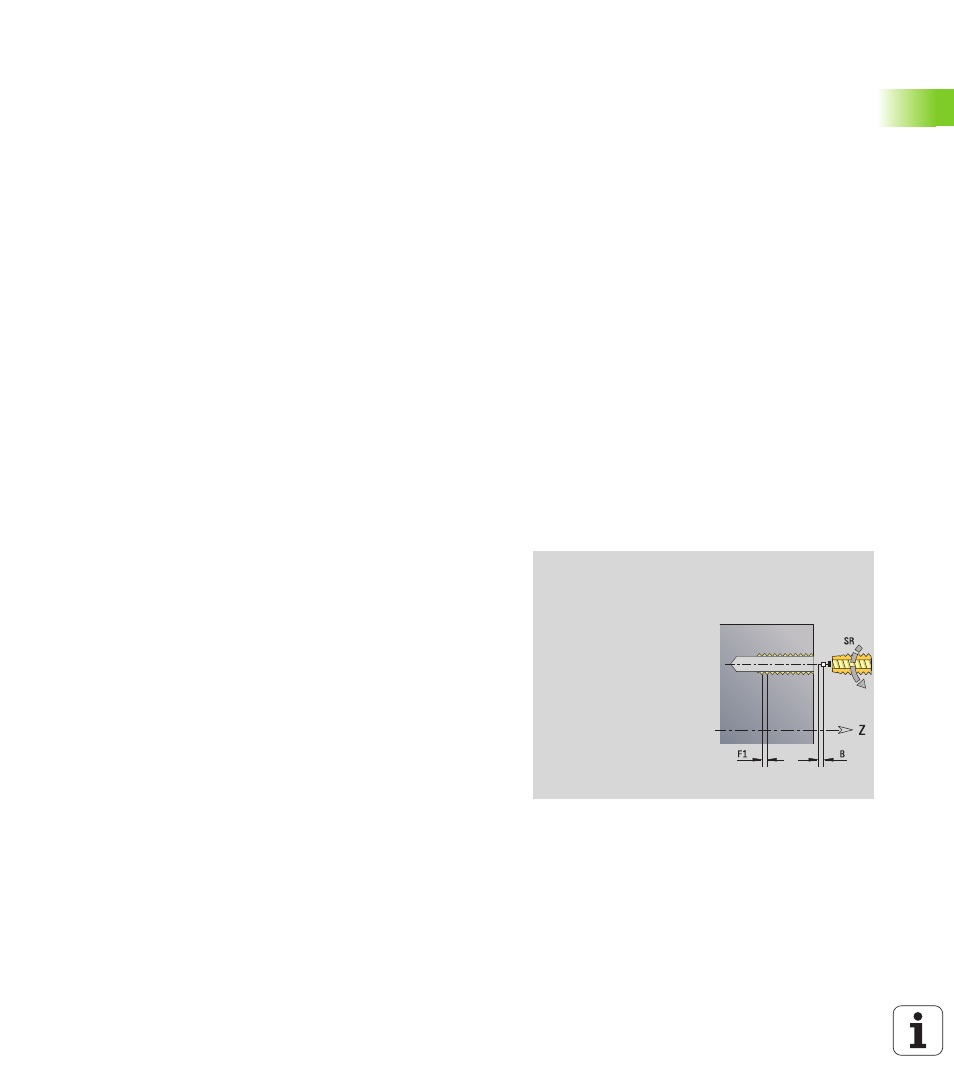

Formulaire cycle
F1
Pas du filetage
B Longueur d'approche
L Longueur d'extraction en cas d'utilisation d'un mandrin de
serrage avec compensation linéaire (par défaut: 0)
SR Vitesse de rotation de retrait (par défaut: Vitesse de
rotation lors du taraudage)
RB Plan de retrait
Autres formulaires :
voir à la page 58
