558
TURN PLUS
7.
5 Ex
emple
7.5 Exemple

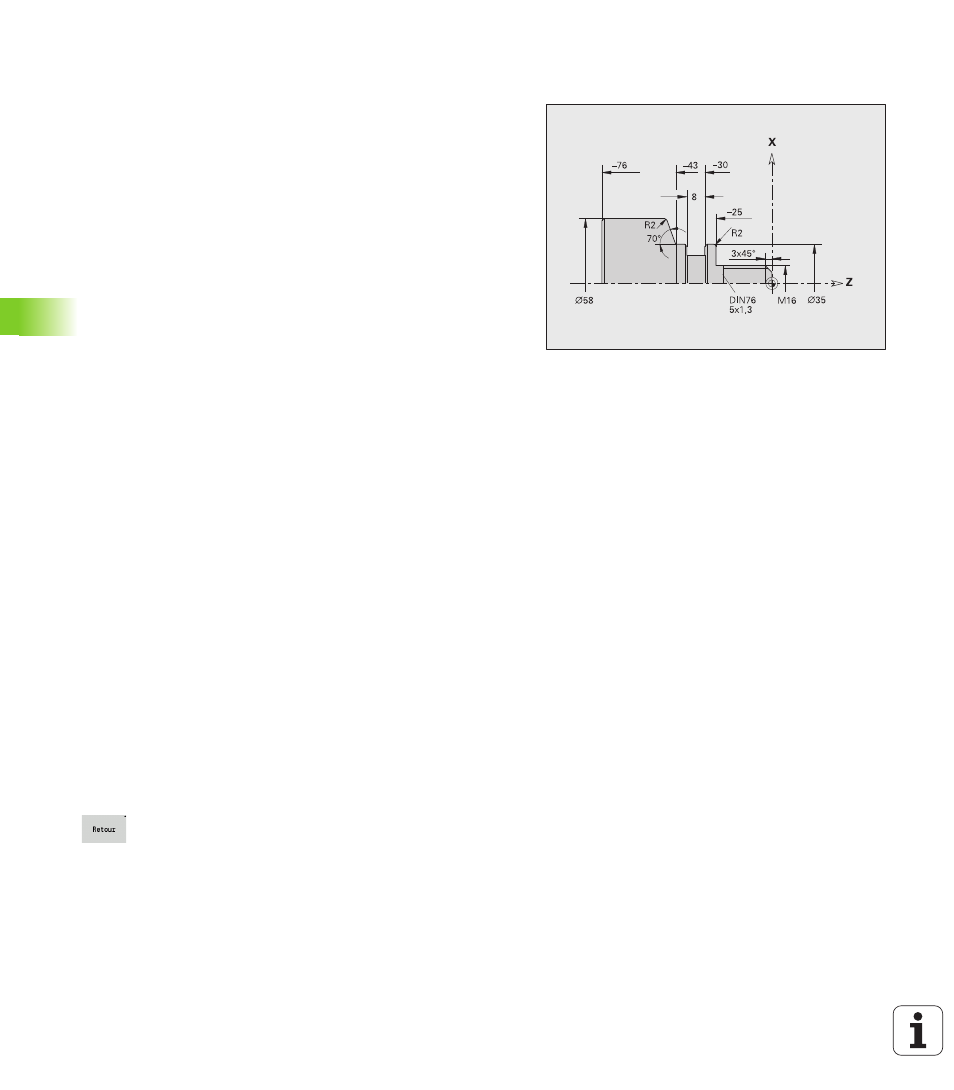

En partant du plan, on définit les étapes d'usinage destinées à réaliser
le contour de la pièce brute et de la pièce finie, l'outillage et la création
automatique du plan de travail.
Pièce brute : Ø 60 X 80, matière de la pièce : Ck 45
Créer le programme
 Sélectionner "Programme > Nouveau > Nouveau programme
DINplus". La commande ouvre la boîte de dialogue „Mémoriser
sous“.

Saisir le nom du programme et appuyer sur la softkey "Mémoriser".

La commande ouvre la boîte de dialogue „En-tête de programme
(court)“.
 Dans la liste des mots fixes, sélectionner la matière et appuyer sur
la softkey "OK".
Définir la pièce brute

Sélectionner "ICP > Pièce brute > Barre". TURN PLUS ouvre la boîte
de dialogue „Barre“.
 Données à introduire
 Diamètre X = 60 mm
 Longueur Z = 80 mm
 Surépaisseur K = 2 mm
 TURN PLUS représente la pièce brute.
 Appuyer sur la softkey "Retour" pour revenir au menu
principal.
 chanfreins non cotés : 1 x 45°
 rayons non cotés : 1 mm
