212
Programmation DIN
4.4 Eléments de f
o
rm
e d'un cont
our

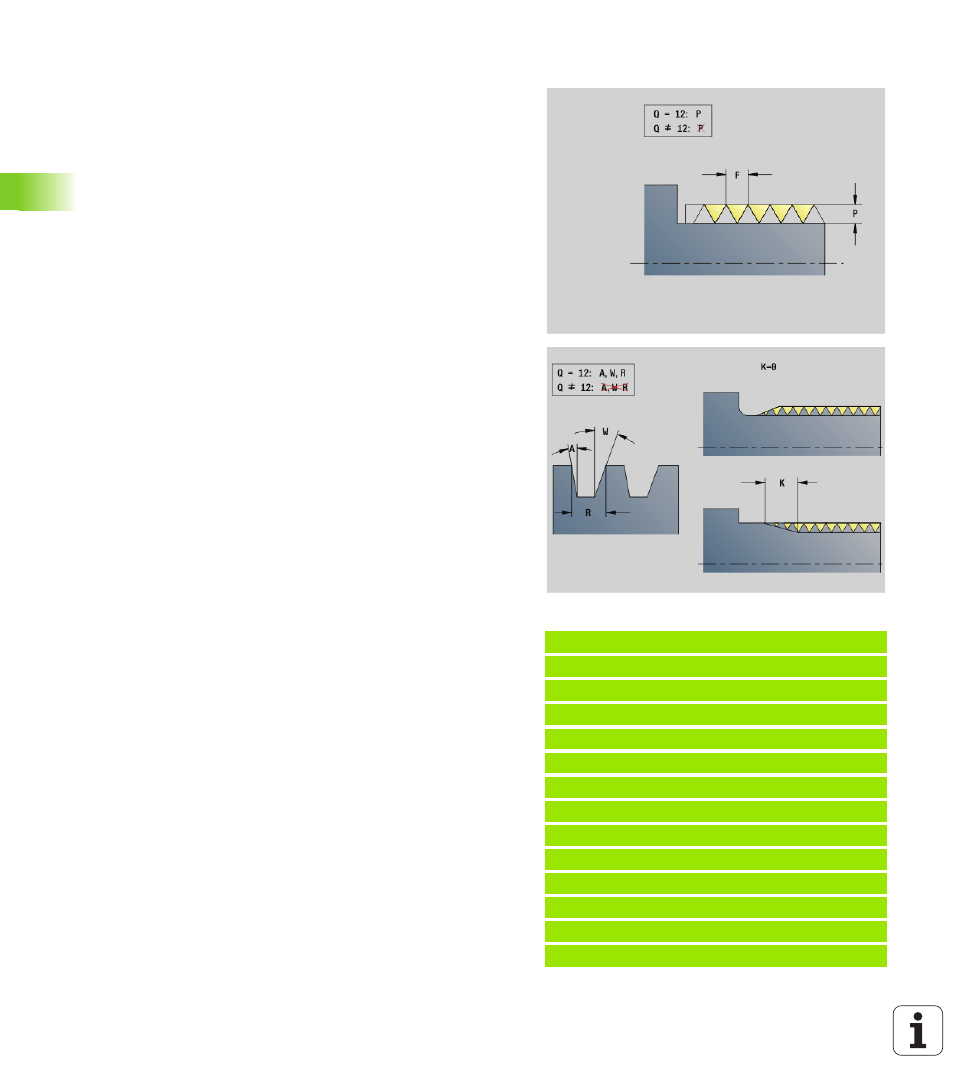

Filetage (général) G37-Géo
G37 définit les types de filets indiqués. Sont possibles les filets
multiples ainsi que les filets chaînés. Vous chaînez les filets en
programmant successivement plusieurs séquences G01/G37.
Exemple : G37
. . .
PIECE FINIE
N1 G0 X0 Z0
N2 G1 X20 BR-2
N3 G1 Z-30
N4 G37 Q2 [ISO métrique]
N5 G25 H7 I1.7 K7
N6 G1 X30 BR-1.5
N7 G1 Z-40
N8 G37 F1.5 [filet au pas fin ISO métrique]
N9 G25 H7 FP1.5
N10 G1 X40
N11 G1 Z-60
. . .
Paramètres
Q Type de filet (par défaut: 1)
 1: Filet au pas fin ISO métrique (DIN 13 partie 2, série 1)
 2: Filet ISO métrique (DIN 13 partie 1, série 1)
 3: Filet conique ISO métrique (DIN 158)
 4: Filet conique au pas fin ISO métrique (DIN 158)
 5: Filet trapézoïdal ISO métrique (DIN 103 partie 2, série 1)
 6: Filet plat métr. trapézoïdal (DIN 380 partie 2, série 1)
 7: Filetage en dent de scie métrique (DIN 513 partie 2, série 1)
 8: Filet rond cylindrique (DIN 405 partie 1, série 1)
 9: Filet cylindrique Whitworth (DIN 11)
 10: Filet conique Whitworth (DIN 2999)
 11: Filet pas de gaz Whitworth (DIN 259)
 12: Filet non standard
 13: Filet grossier UNC US
 14: Filet fin UNC US
 15: Filet extra-fin UNEF US
 16: Filet conique pas de gaz NPT US
 17: Filet conique pas de gaz Dryseal NPTF US
 18: Filet cylindrique pas de gaz NPSC US avec graissage
 19: Filet cylindrique pas de gaz NPFS US sans graissage
F Pas du filetage
 nécessaire pour Q=1, 3..7, 12
 Sur d'autres types de filets, F est calculé en fonction du
diamètre s'il n'a pas été programmé
P Profondeur du filet – à n'indiquer que pour Q=12
K Longueur en sortie pour filetages sans dégagement (par défaut:
0)
D Point de référence (par défaut: 0)
 0: Sortie de filet à la fin de l'élément de référence
 1: Sortie de filet au début de l'élément de référence
H Nombre de filets (par défaut: 1)
A Angle de flanc à gauche – à n'indiquer que pour Q=12
W Angle de flanc à droite – à n'indiquer que pour Q=12
R
Largeur du filet – à n'indiquer que pour Q=12
E Pas variable (par défaut: 0)
Agrandit/réduit le pas de vis de E par rotation.
V Sens du filet
 0 : filet à droite
 1 : filet à gauche
