2.3 Units – Gorges

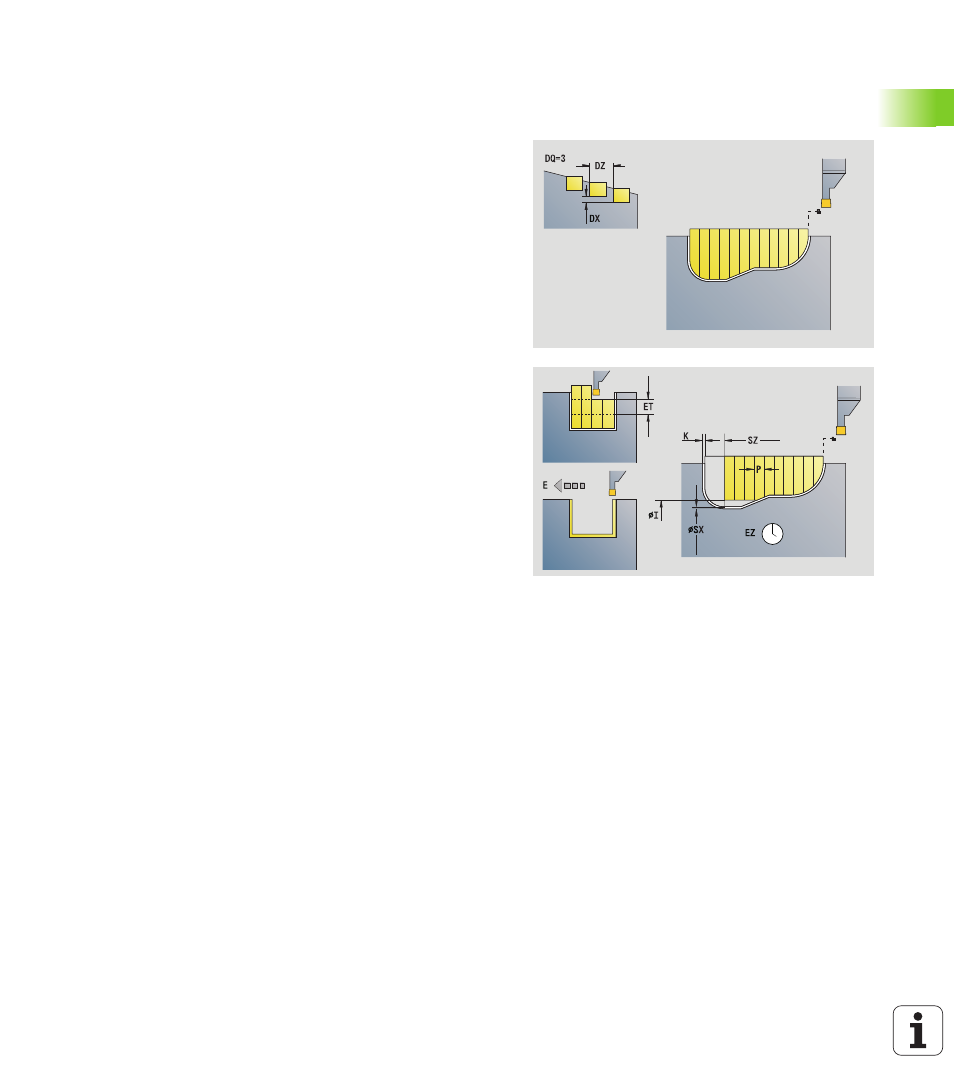

Unit „Gorge de contour ICP"
L'Unit usine le contour axial/radial défini dans la section PIECE FINIE
de „NS à NE“. Si un contour auxiliaire est indiqué dans FK, celui-ci sera
utilisé.
Nom de l'unit : G860_ICP / cycle : G860 (voir à la page 276)
Accès à la banque de données technologiques
 Mode d'usinage : gorge de contour
 Paramètres variables : F, S, E
Formulaire Contour
DQ
Nombre de gorges
DX, DZ Distance entre les gorges dans le sens de X, Z (DX: cote au
rayon)
Autres paramètres du formulaire Contour : voir à la page 60
Formulaire cycle
I, K
Surépaisseur dans le sens X, Z (I: cote au diamètre)
SX, SZ Limitation de coupe (SX: cote au diamètre) – (par défaut:
Pas de limitation de coupe)
ET Profondeur de plongée affectée à une passe.
P Largeur de passe: (par défaut: 0.8 x largeur de l'outil)
E Avance de finition Avance variable utilisée seulement pour
l'opération de finition.
EZ Temporisation après course de plongée: (par défaut: Durée
d'une rotation de la broche)
Q Ebauche/finition (Variantes du processus)
 0 (SS): Ebauche et finition
 1 (SP): Ebauche seulement
 2 (SL): Finition seulement
H Mode de dégagement en fin de cycle
 0 : retour au point de départ
 Gorge axiale : sens Z, puis X
 Gorge radiale : sens X, puis Z
 1 : positionne l'outil devant le contour fini
 2 : relève l'outil à la distance d'approche et arrêt
Autres formulaires : voir à la page 58
