HEIDENHAIN MANUALplus 620, CNC PILOT 640
569
8.1 Pr
incipes de base

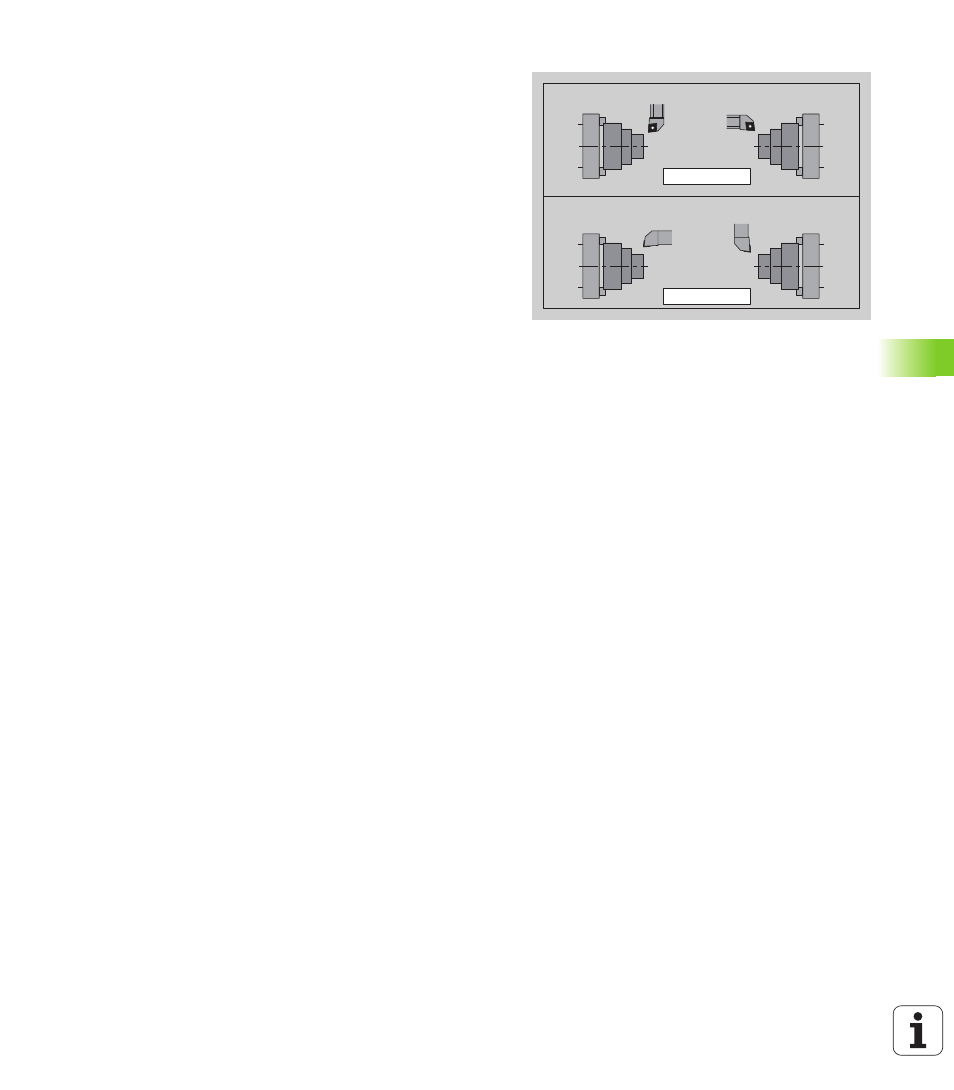

Outils pour l'axe B
Un autre avantage de l'axe B réside dans l'utilisation flexible des outils
lors des opérations de tournage. En faisant pivoter l'axe B et tourner
l'outil, vous obtenez des positions d'outil permettant de réaliser avec
le même outil des opérations d'usinage longitudinal et transversal ou
radial et axial sur la broche principale et la contre-broche.
Ceci permet de réduire le nombre des outils utilisés et le nombre des
changements d'outils.
Données d'outils :
Tous les outils sont définis dans la banque de
données des outils avec leurs cotes X, Z et Y ainsi que leurs
corrections. Ces cotes se réfèrent à l'angle d'inclinaison B = 0°
(position de référence).
On indique également la position angulaire CW. Pour les outils non
tournants (outils de tournage), ce paramètre définit la position
d'usinage de l'outil.
L'angle d'inclinaison de l'axe B ne fait pas partie des données d'outils.
Cet angle est défini lors de l'appel de l'outil ou de sa mise en œuvre.
Orientation d'outil et affichage de position :
Avec les outils de
tournage, le calcul de la position de la pointe de l'outil s'effectue sur la
base de l'orientation de la dent.
La commande calcule l'orientation de l'outil de tournage sur la base de
l'angle de réglage et de l'angle de la pointe.
BW 180
CW 0
CW 180
BW 180
BW 180 BW 180
