Units smart.Turn
2.1
0
Units – F
raisag
e
sur l'en
v
e
loppe
Unit „Graver sur l'enveloppe“
G802 réalise la gravure linéaire d'une chaîne de caractères sur
l'enveloppe. Les trémas et caractères spéciaux que vous ne pouvez
pas introduire dans l'éditeur smart.Turn sont à définir caractère par
caractère dans NF. Lorsque vous programmez „Contin. écrire
directement“ (Q=1), les changements d'outils et les
prépositionnements ne sont pas pris en compte. Les valeurs
technologiques des cycles de gravure précédents sont prises en
compte.
Nom de l'unit : G802_GRA_ENVEL_C / cycle : G802 (voir à la page 371)
Table de caractères : voir à la page 368
Accès à la banque de données technologiques
 Mode d'usinage : gravage
 Paramètres variables : F, S
Formulaire Position
Z
Point initial
C Angle initial
CY Point initial
X Point final (cote de diamètre) Position X à laquelle l'outil doit
plonger pour le fraisage.
RB Plan de retrait
Formulaire cycle
TXT
Texte à graver
NF Numéro de caractère (caractère à graver)
H Haut. caract.

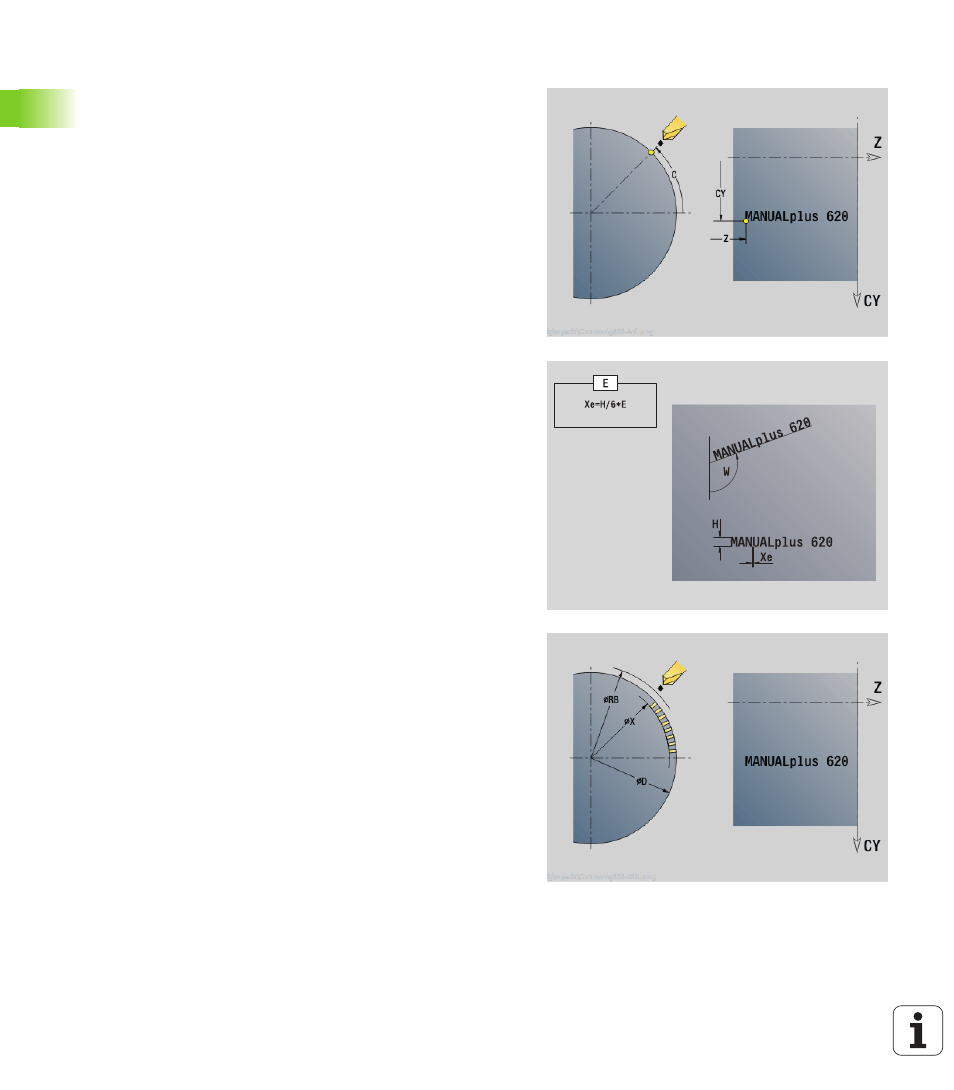

E Facteur d'espacement (Calcul: voir figure).
W Angle d'inclinaison
FZ Facteur d'avance de plongée (avance de plongée = avance
actuelle * FZ)
D Diamètre de référence
Q Contin. écrire directement
 0 (non) : la gravure commence au point de départ
 1 (oui) : graver à partir de la position de l'outil
Autres formulaires :
voir à la page 58
