HEIDENHAIN MANUALplus 620, CNC PILOT 640
89
2.5 Units – P
e
rçag
e, ax
e C

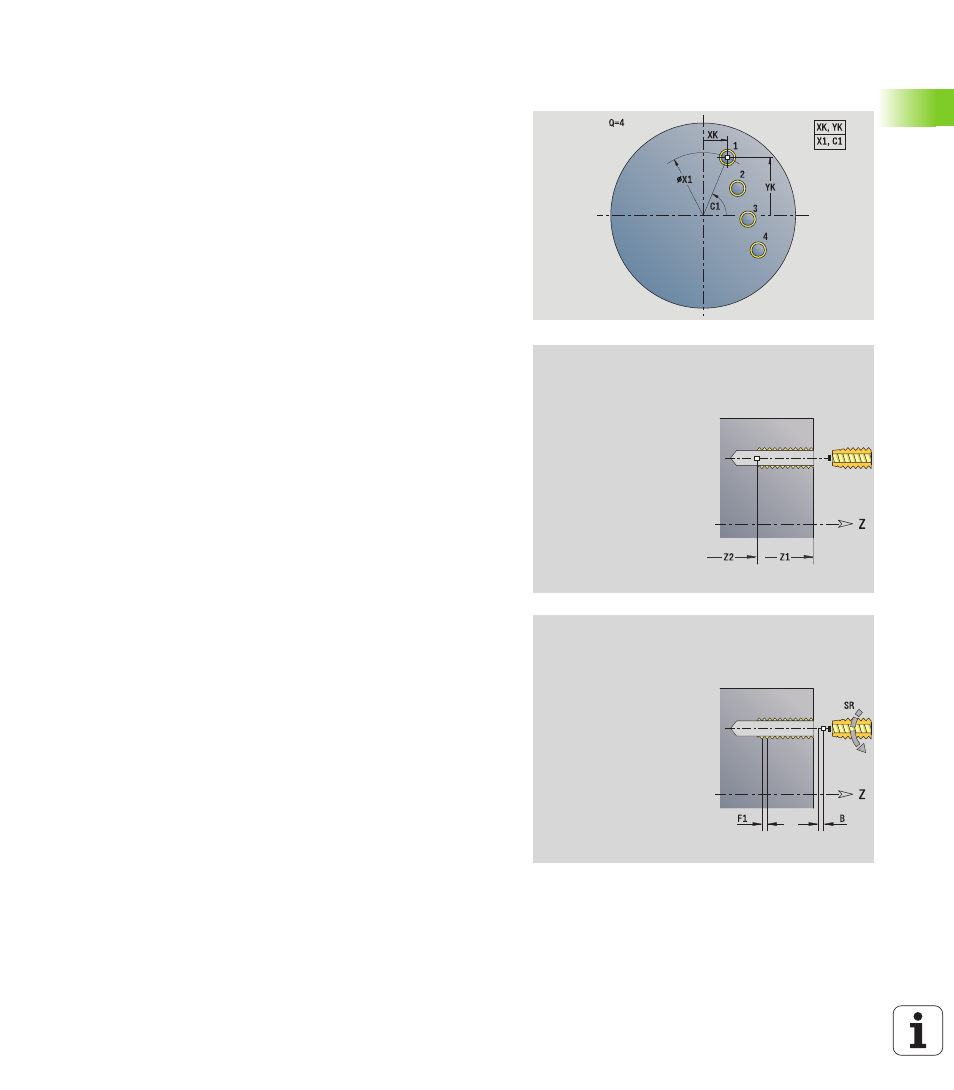

Unit „Modèle linéaire de taraudage Face
frontale"
L'Unit réalise un modèle linéaire de taraudages équidistants, sur la
face frontale.
Nom de l'unit : G73_Lin_Front_C / cycle : G73 (voir à la page 320)
Utilisez la longueur d'extraction si l'outil est fixé dans une pince de
serrage avec compensation linéaire. En fonction de la profondeur à
tarauder, du pas et de la longueur d'extraction, le cycle détermine un
nouveau pas nominal. Le pas nominal est légèrement inférieur au pas
du taraud. Lors de la réalisation du filet, le taraud est extrait du mandrin
de serrage en tenant compte de la "longueur d'extraction". Ce procédé
vous permet d'augmenter la durée de vie des tarauds.
Accès à la banque de données technologiques
 Mode d'usinage : taraudage
 Paramètres variables : S
Formulaire Modèle
Q
Nombre de perçages
X1, C1 Point initial polaire
XK, YK Pt initial cartésien
I, J Point final (XK, YK)
Ii, Ji Distance (XKi, YKi)
R Distance premier/dernier perçage
Ri Distance en incrémental
A Angle du modèle (Référence axe XK)
Formulaire cycle
Z1
Point de départ du perçage
Z2 Point final du perçage
F1 Pas du filetage
B Longueur d'approche
L Longueur d'extraction en cas d'utilisation d'un mandrin de
serrage avec compensation linéaire (par défaut: 0)
SR Vitesse de rotation de retrait (par défaut: Vitesse de
rotation lors du taraudage)
RB Plan de retrait (par défaut: à la position de départ ou à la
distance de sécurité)
Autres formulaires : voir à la page 58
