Déplacement circulaire G12/G13
G12/G13 interpolation circulaire en avance travail jusqu'au „point

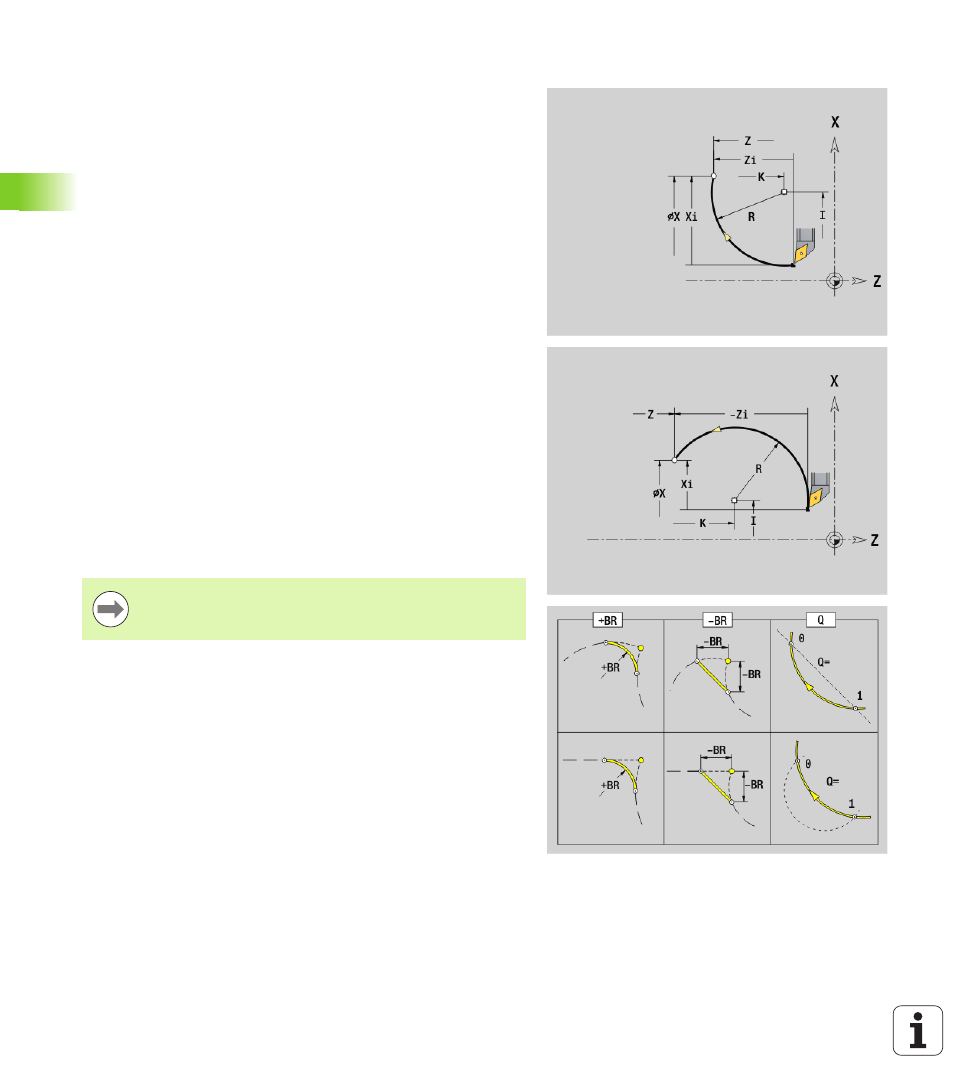

final". La cotation du centre est en absolu. Sens de rotation (voir figure
d'aide):
 G12: Sens horaire
 G13: Sens anti-horaire
Paramètres
X Point final (Cote au diamètre)
Z Point final
R Rayon (0 < R <= 200 000 mm)
I Centre absolu (cote de rayon)
K Centre absolu
Q Point d'intersection. Point final lorsque l'arc de cercle coupe une
droite ou un arc de cercle (par défaut: 0):
 0: point d'intersection proche
 1: point d'intersection éloigné
BR Chanfrein/arrondi. Définit la transition vers l'élément de contour
suivant. Programmez le point final théorique si vous indiquez un
chanfrein/arrondi.
 Aucune introduction : Raccordement tangentiel
 BR=0: Raccordement non tangentiel
 BR>0: Rayon de l'arrondi
 BR<0: Largeur du chanfrein
BE Facteur d'avance spéciale pour chanfrein/arrondi (par défaut: 1)
Avance spéciale = avance active * BE (0 < BE <= 1)
Programmation X, Z : en absolu, en incrémental, modal
ou „?“
