Programmation DIN pour l' axe Y
6
.3 Cont
ours da
ns
le plan YZ
Modèle linéaire dans le plan YZ G481 Géo

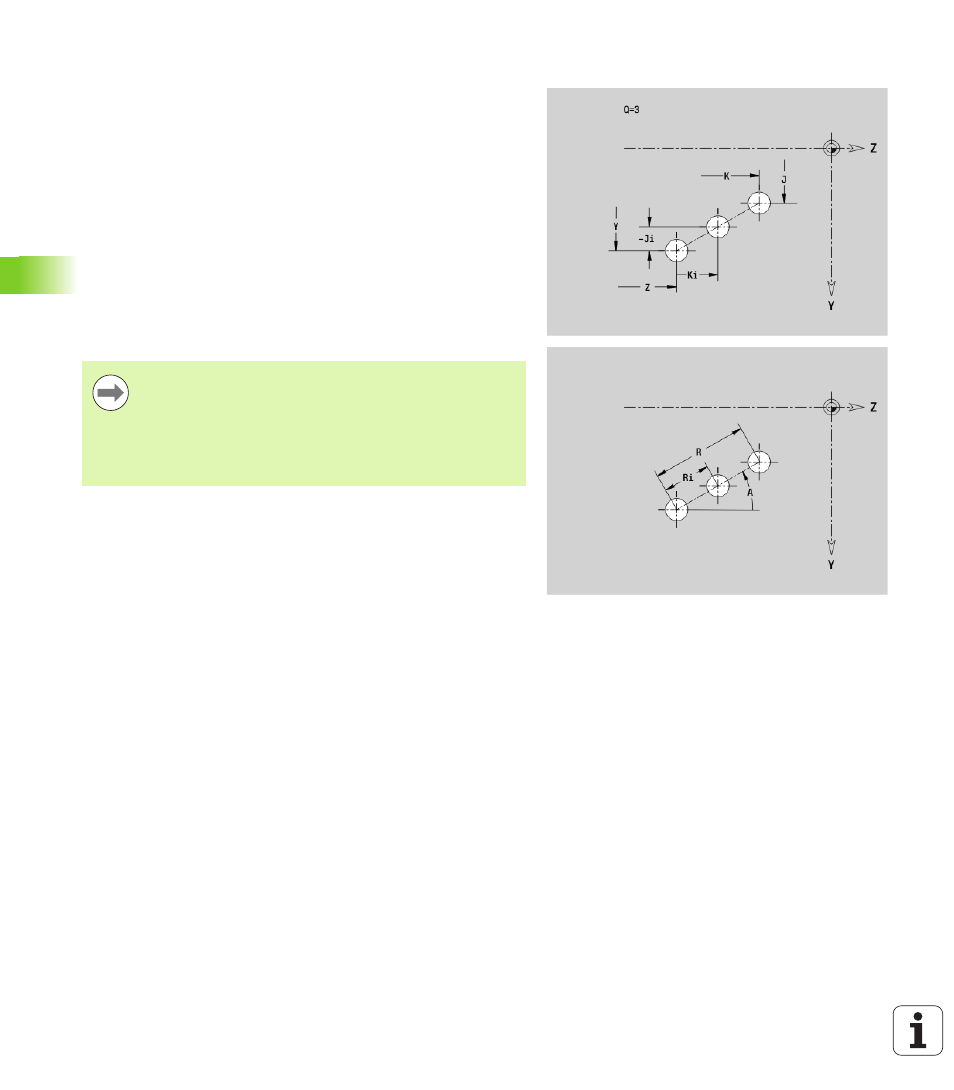

G481 définit un modèle linéaire dans le plan YZ. G481 agit sur la figure
définie dans la séquence suivante (G380..385, G387).
Paramètres
Q
Nombre de figures
Y
1er point du modèle
Z
1er point du modèle
J
Point final du modèle (sens Y)
K
Point final du modèle (sens Z)
Ji
Distance entre deux figures (dans le sens Y)
Ki
Distance entre deux figures (dans le sens Z)
A
Position angulaire axe longitudinal du modèle (référence:
axe Z positif)
R
Longueur (totale du modèle)
Ri
Distance modèle (distance entre deux figures)
Remarques sur la programmation
Programmer le perçage/la figure dans la séquence
suivante sans centre.
Le cycle de fraisage (section USINAGE) appelle le
perçage/la figure dans la séquence suivante, et non pas
la définition du modèle.
