68
Units smart.Turn
2.2 Units – Ebauc
he

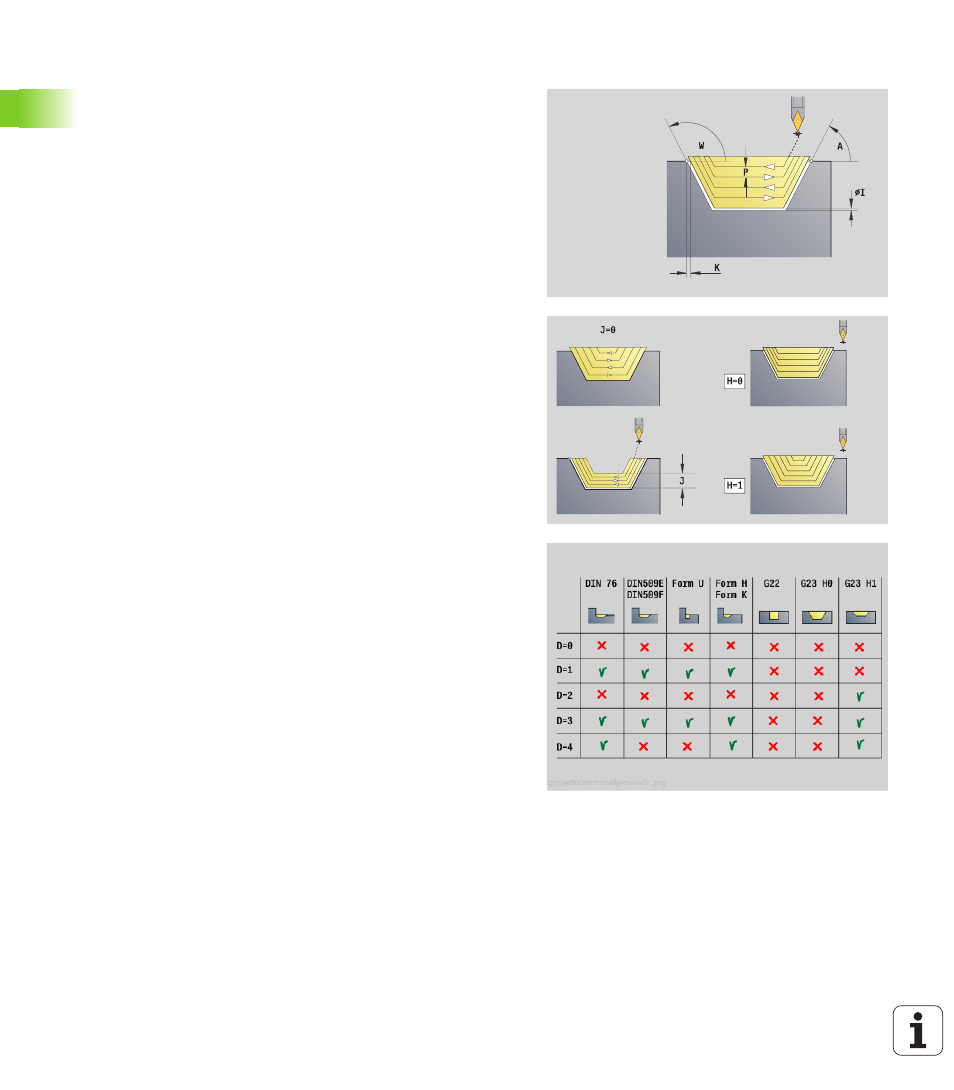

Unit „Ebauche bidirectionnel ICP“
L'Unit usine le contour défini dans la section PIECE FINIE de „NS à
NE“, parallèle au contour et en bidirectionnel. Si un contour auxiliaire
est indiqué dans FK, celui-ci sera utilisé.
Nom de l'unit : G835_ICP / cycle : G835 (voir à la page 274)
Accès à la banque de données technologiques
 Mode d'usinage : ébauche
 Paramètres variables : F, S, E, P
Formulaire Contour
J
Surépaisseur pièce brute (cote au rayon) – active
seulement si aucune pièce brute n'est définie.
B Calcul du contour
 0: automatique
 1: Outil à gauche (G41)
 2: Outil à droite (G42)
Autres paramètres du formulaire Contour : voir à la page 60
Formulaire cycle
P
Plongée max.
I, K Surépaisseur dans le sens X, Z (I=cote au diamètre)
SX, SZ Limitation de coupe (SX: cote au diamètre) – (par défaut:
Pas de limitation de coupe)
A Angle d'approche (référence: Axe Z) – (par défaut: Parallèle
à l'axe-Z)
W Angle de sortie (référence: Axe Z) – (par défaut: Orthogonal
à l'axe- Z)
Q Mode de dégagement en fin de cycle
 0: Retour au point initial (d'abord sens X, puis Z)
 1: Positionne l'outil devant le contour fini
 2: Relève l'outil à la distance de sécurité et arrête
H Type lignes de coupe
 0: profondeur d'usinage constante: Le contour est décalé
d'une valeur de passe constante (paraxial)
 1: lignes de passes équidistantes: les lignes de passes
sont à une distance constante du contour (parallèle au
contour). Le contour est mis à l'échelle.
D Masquer des éléments : les éléments de forme à ne pas
usiner (voir figure)
Autres formulaires : voir à la page 58
