HEIDENHAIN MANUALplus 620, CNC PILOT 640
243
4.9 P
o
sitionner l'outil
Point de changement d'outil G14
G14 déplace le chariot en avance rapide jusqu'au point de changement
d'outil. Les coordonnées du point de changement d'outil sont définies
en mode Réglage.
Définir le point de changement d'outil G140
G140 définit la position du point de changement d'outil défini sous D.
Cette position peut être abordée avec G14.
Exemple : G14
. . .
N1 G14 Q0 [aborder le point de changement
d'outil]
N2 T3 G95 F0.25 G96 S200 M3
N3 G0 X0 Z2
. . .
Paramètres

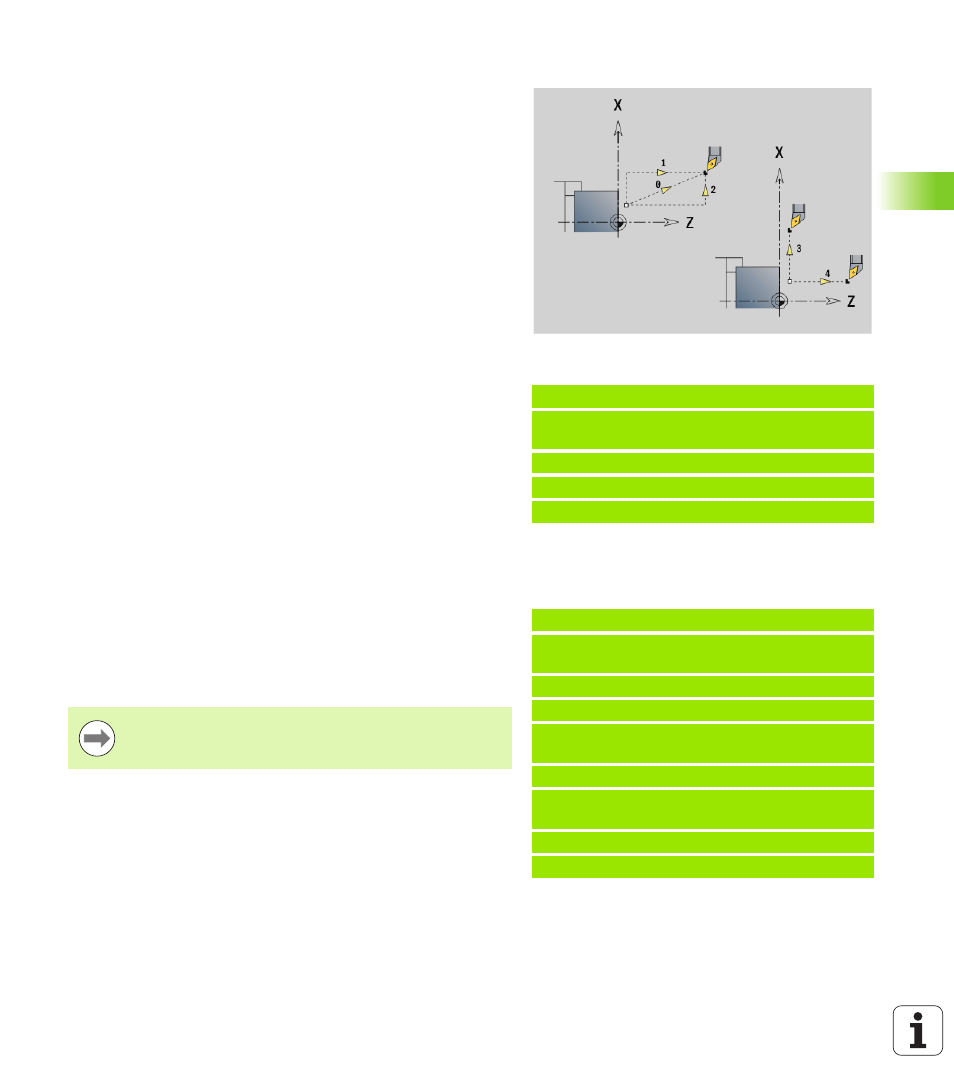

Q Ordre de succession des déplacements (par défaut: 0)
 0: Course en diagonale
 1: D'abord sens X, puis Z
 2: D'abord sens Z, puis X
 3: Sens X seulement, Z inchangé
 4: Sens Z seulement, X inchangé
D Numéro du point de changement d'outil à aborder (0-2) (par
défaut =0, point de changement issu des paramètres)
Exemple : G140
. . .
N1 G14 Q0 [aborder pt changement d'outil
issu des paramètres]
N2 T3 G95 F0.25 G96 S200 M3
N3 G0 X40 Z10
N5 G140 D1 X100 Z100 [initialiser pt chgt out
Nr. 1]
N6 G14 Q0 D1 [Aborder pt chgt out. Nr.1]
N7 G140 D2 X150 [Initialiser pt chgt out.
Nr.2, Z issu des paramètres]
N6 G14 Q0 D2 [Aborder pt chgt out. Nr.2]
. . .
Paramètres
D Numéro du point de changement d'outil (1-2)
X Diamètre – Position de point de changement d'outil
Z Longueur – Position de point de changement d'outil
Les paramètres manquants pour X, Z sont complétés avec
les valeurs des paramètres du point de changement
d'outil.
