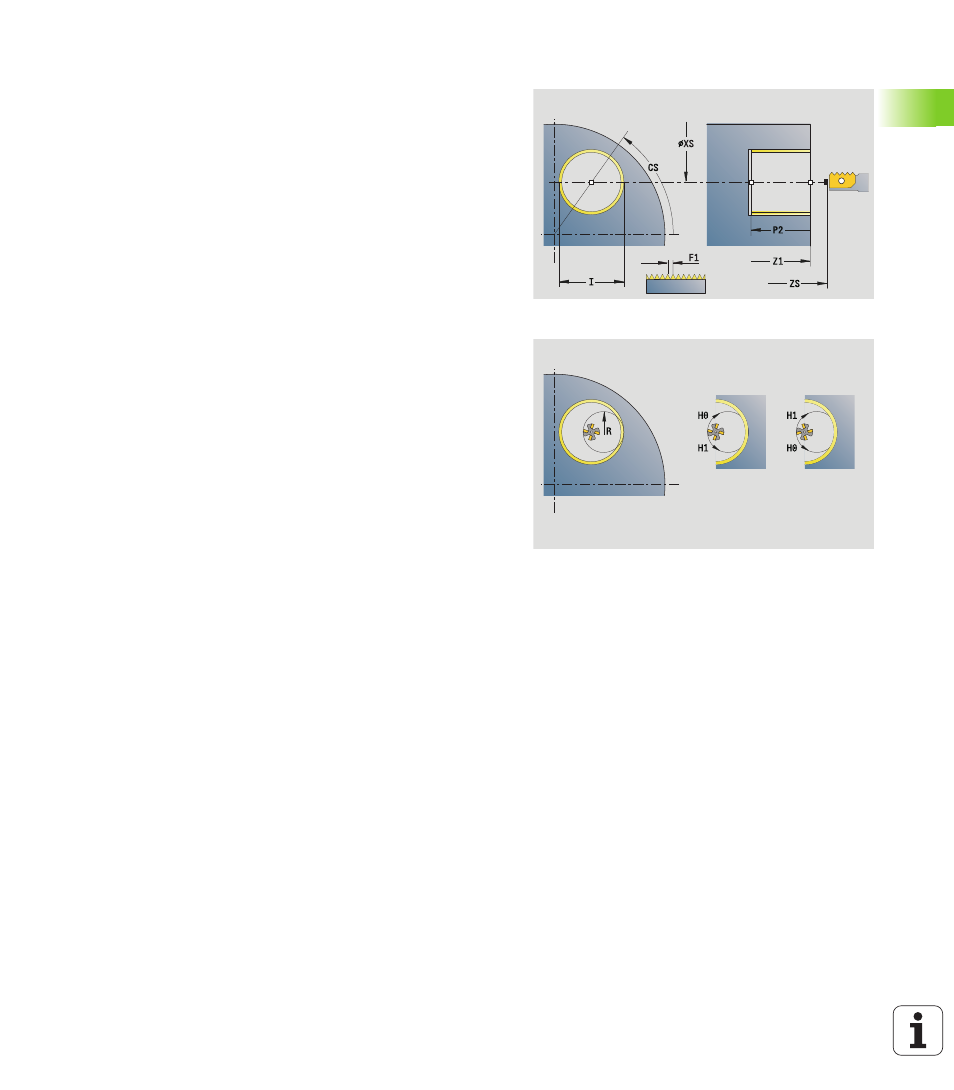

Unit „Fraisage de filet"
Le cycle fraise un filet dans un trou existant.
Positionnez l'outil au centre du trou avant d'appeler G799. Le cycle
positionne l'outil à l'intérieur du trou, au „point final du filet“. Ensuite
l'outil se déplace avec le „Rayon d'approche R“ et usine le filetage.
L'outil se déplace pour chaque tour d'une valeur d'un pas „F“. Pour
terminer, le cycle dégage l'outil et celui-ci retourne au point de départ.
Dans le paramètre V, vous programmez si le filetage peut être fraisé
en un tour avec une fraise multidents (peigne) ou en plusieurs tours
avec une fraise monodent.
Nom de l'unit : G799_Frais_Filet_C / cycle : G799 (voir à la page 330)
Accès à la banque de données technologiques
 Mode d'usinage : fraisage finition
 Paramètres variables : F, S
Formulaire Position
Z1
Point de départ du perçage
P2 Profondeur du filet
I Diamètre du filet
F1 Pas du filetage
Formulaire cycle
J
Sens du filet
 0 : filet à droite
 1 : filet à gauche
H Sens d'usinage
 0: En opposition
 1: En avalant
V Méthode de fraisage
 0: le filetage est usiné avec une hélice de 360°
 1: le filetage est usiné avec plusieurs hélices (outil
monodent)
R Rayon d'approche
Autres formulaires : voir à la page 58
