HEIDENHAIN MANUALplus 620, CNC PILOT 640
59
2.1 Units smar
t.T
u
rn
Formulaire du sommaire
Une récapitulation des informations les plus importantes est
regroupée dans le formulaire du sommaire. Ces paramètres sont
répétés dans les autres formulaires.

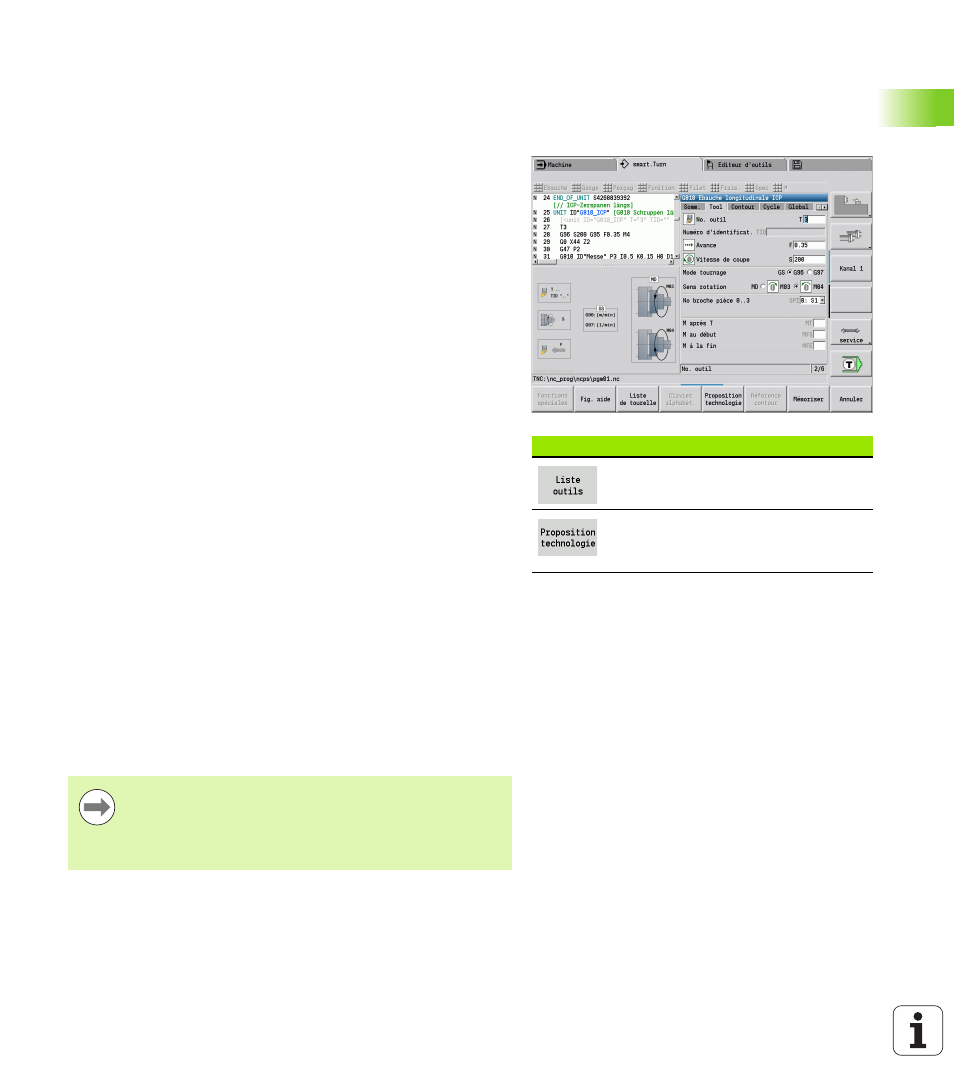

Le formulaire Tool
Dans ce formulaire, vous programmez les informations
technologiques.
Softkeys du formulaire Tool
Sélection du numéro d'outil
Validation de l'avance, la vitesse de
coupe et la passe, issues de la banque
de données technologiques
.
Le formulaire „Tool“
Outil
T
Numéro de l'outil (nr. d'emplacement dans la tourelle)
TID Le numéro d'identification (nom d'outil) est inscrit
automatiquement.
F Avance: Avance d'usinage par tour (mm/T). L'outil se
déplace de la valeur programmée à chaque rotation de la
broche.
S Vitesse de coupe (constante) (m/min), ou vitesse de rotation
constante (T/min). Commutable avec mode de tournage GS.
Broche
GS
Mode tournage
 G96: Vitesse de coupe constante La vitesse de rotation
change de manière synchrone en fonction du diamètre de
tournage.
 G97: Vitesse de rotation constante La vitesse de rotation
est indépendante du diamètre de tournage
MD Sens de rotation
 M03: sens horaire CW
 M04: sens anti-horaire CCW
SPI Numéro de broche pièce (0..3). Broche dans laquelle la pièce
est serrée (seulement pour des machines avec plusieurs
broches).
SPT Numéro de broche outil (0..3) Broche de l'outil tournant
Fonctions M
MT
M après T: Fonction M qui sera exécutée après l'appel
d'outil T.
MFS M au début: Fonction M qui sera exécutée au début de la
phase d'usinage.
MFE M à la fin: Fonction M qui sera exécutée à la fin de la phase
d'usinage.
Chaque Unit est affectée à un mode d'usinage pour
l'accès à la banque de données technologiques. Le mode
d'usinage affecté et les paramètres Unit modifiés par la
proposition technologique sont indiqués dans la
description suivante.
