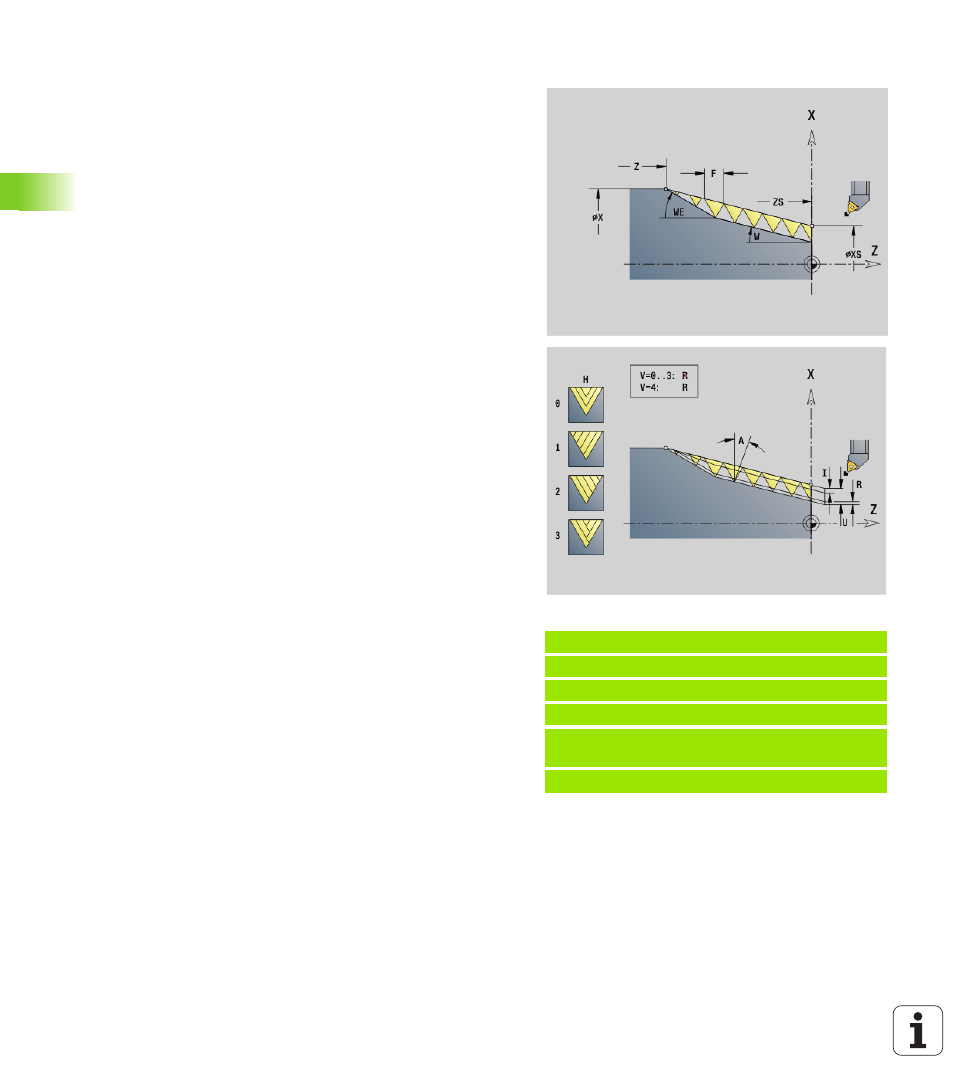

G352 réalise un filetage API simple filet ou multi-filets. La profondeur
de filetage diminue en sortie de filet.
Exemple : G352
%352.nc
[G352]
N1 T5 G97 S1500 M3
N2 G0 X13 Z4
N3 G352 X16 Z-28 XS13 ZS0 F1.5 U-999
WE12
END
Paramètres
X Point final du filet (cote de diamètre)
Z Point final du filet
XS Point initial du filet (cote de diamètre)
ZS Point initial du filet
F Pas du filet
U Profondeur du filet
 U>0: Filetage intérieur
 U<=0: Filet extérieur (longitudinal ou face frontale)
 U= +999 ou –999: La profondeur du filet sera calculée
I Plongée max.(par défaut: I est calculée en fonction du pas et
de la profondeur du filet)
V Type de plongée (par défaut: 0)
 0: Section de coupe constante à chaque passe
 1: Passe constante
 2 : avec répartition de passe restante Première passe =
„reste“ de la division profondeur du filet/profondeur de
coupe La „dernière passe“ est répartie en 1/2, 1/4, 1/8 et 1/
8 de passe.
 3: La plongée est calculée à partir du pas et de la vitesse de
rotation
 4: comme MANUALplus 4110
H Type de décalage pour lisser les flancs du filet (par défaut: 0)
 0: sans décalage
 1 : décalage à gauche
 2 : décalage à droite
 3: décalage alternativement à droite/gauche
A Angle de prise de passe (plage: –60° < A < 60°, par défaut: 30°)
 A>0: Passe flanc droit
 A<0: Passe flanc gauche
R Profondeur de coupe restante - Seulement en liaison avec le
type de passe V=4 (comme MANUALplus 4110)
W Angle du cône (plage –45° < W < 45°, par défaut 0°)
