Units smart.Turn
2.3 Units – Gor
g
es
Unit „Gorge avec introduction directe du
contour"
L'Unit usine le contour axial/radial défini avec les paramètres.
L'enlèvement des copeaux s'effectue par des déplacements
alternatifs de plongée et d'ébauche avec un minimum de descente et
de relèvement d'outil.
Nom de l'unit : G869_G80 / cycle : G869 (voir à la page 279)
En fonction de la définition de l'outil, la Commande reconnaît s'il s'agit
d'une gorge radiale ou axiale.
Correction en profondeur RB : en fonction de la matière, de la
vitesse d'avance, etc., la dent „bascule“ pendant le tournage. Vous
corrigez l'erreur de plongée ainsi générée avec la correction de
profondeur. La valeur est généralement calculée de manière
empirique.
Largeur de décalage B : à partir de la deuxième passe et lors de la
transition entre le tournage et l'usinage en plongée, la course
d'usinage est réduite de la „largeur de décalage B“. A chaque
transition suivante sur ce flanc, il y a une réduction de „B“ – en plus
du décalage précédent. La somme du "décalage" est limitée à 80% de
la largeur effective de la plaquette (largeur effective de plaquette =
largeur de plaquette – 2 x rayon de plaquette). Si nécessaire, la
Commande réduit la largeur de décalage programmée. La matière
résiduelle est enlevée à la fin de l'ébauche en une seule fois.
Accès à la banque de données technologiques
 Mode d'usinage : tournage de gorge
 Paramètres variables : F, S, O, P
Formulaire Contour :
RI, RK Surépaisseur de la pièce brute dans le sens X et Z
Autres paramètres du formulaire Contour : voir à la page 60

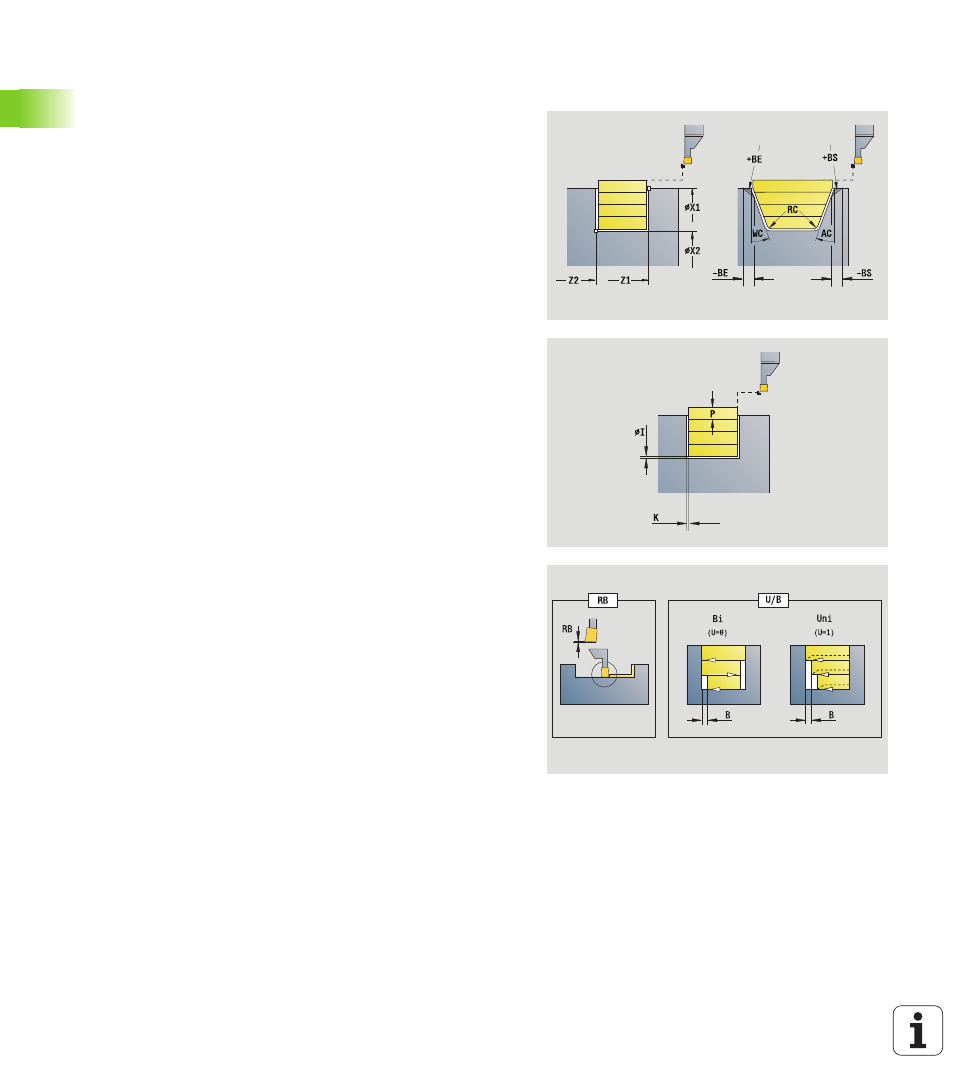

Formulaire cycle
P
Plongée max. lors de l'ébauche
I, K Surépaisseur dans le sens X, Z (I: cote de diamètre)
RB Correction en profondeur pour la finition
B Largeur de décalage
U Sens d'usinage
 0 (Bi): Bidirectionnel (dans les deux sens)
 1 (Uni): Unidirectionnel (dans le sens du contour)
Q Exécution (Ebauche/finition)
 0: Ebauche et finition
 1: Ebauche seulement
 2: Finition seulement
Autres formulaires : voir à la page 58
