508
Programmation DIN pour l' axe Y
6.7 Cy
cles de fr
aisag
e
ax
e Y
6.7 Cycles de fraisage axe Y

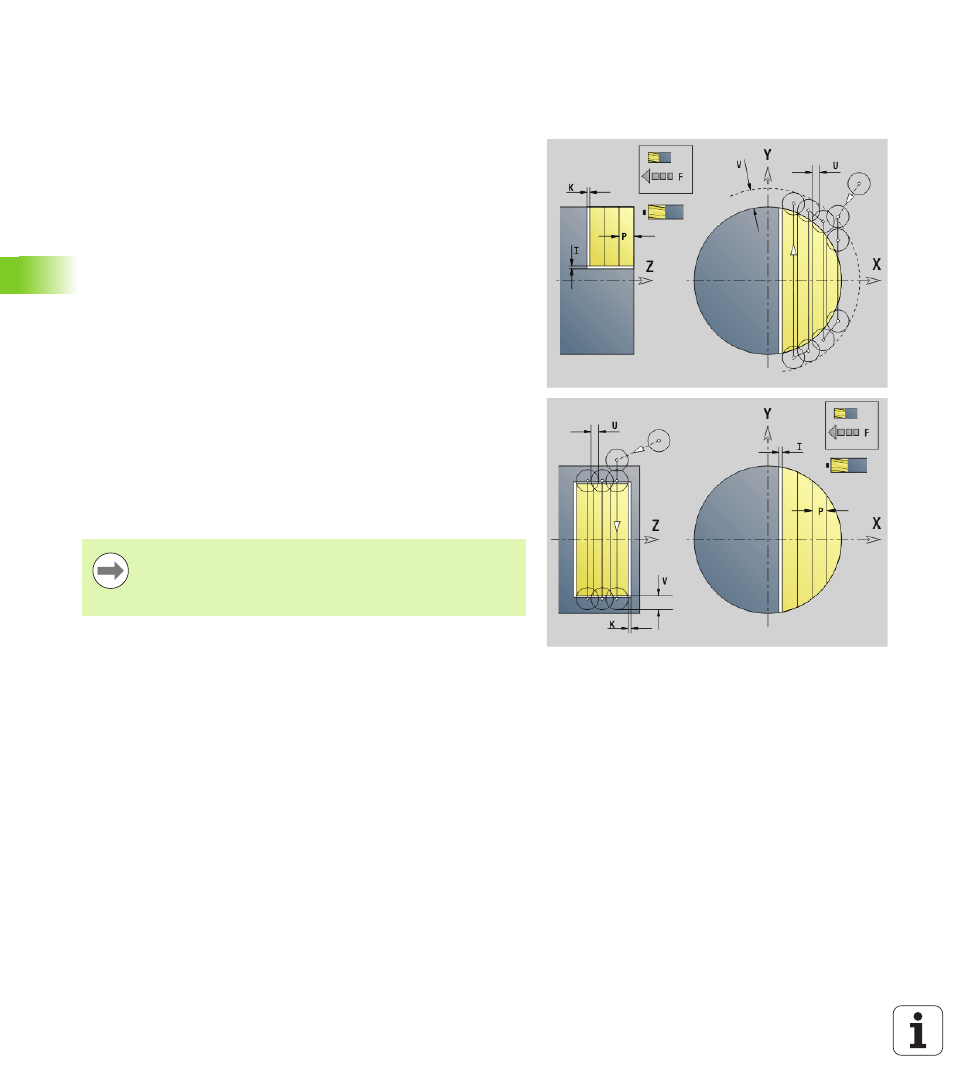

Surfaçage, ébauche G841
G841 effectue l'ébauche avec G376 Géo (plan XY) ou G386 Géo (plan
YZ) de surfaces définies. Le cycle fraise de l'extérieur vers l'intérieur.
La prise de passe a lieu en dehors de la matière.
Paramètres
ID Contour de fraisage – Nom du contour à fraiser
NS Numéro de séquence – référence à la description du contour
P Profondeur de fraisage (Passe max. dans le plan)
I Surépaisseur dans le sens X
K Surépaisseur dans le sens Z
U Facteur de recouvrement (min.). Définit le recouvrement des
trajectoires de fraisage (par défaut: 0,5).
Recouvrement = U*diamètre de la fraise
V Facteur de dépassement. Définit la valeur du dépassement du
rayon extérieur par la fraise (par défaut: 0,5).
Dépassement = V*diamètre de la fraise
F Avance de plongée pour plongée en profondeur (par défaut:
Avance active)
RB Plan de retrait (par défaut: Retour à la position initiale)
 Plan XY: Position de retrait dans le sens Z
 Plan YZ: Position de retrait dans le sens X (cote de diamètre)
Les surépaisseurs sont prises en compte:
 G57: Surépaisseur dans le sens X, Z
 G58: Surépaisseur équidistante dans le plan de fraisage
Déroulement du cycle
1 La position initiale (X, Y, Z, C) correspond à la position avant le
cycle.
2 Calcule la répartition des passes (passe dans le plan, passe en
profondeur)
3
Déplace l'outil à la distance d'approche et le positionne à la
première profondeur de fraisage
4
Fraisage d'un niveau
5
Relève l'outil à la distance d'approche, avance et plonge à la
profondeur de fraisage suivante
6
Répétition de 4...5 jusqu'à ce que toute la surface soit usinée
7
Rétracte l'outil en fonction du „plan de retrait RB“
