Unit „Fraisage de poche ICP Face frontale"
L'unit usine la poche définie avec Q. Choisissez avec QK le mode
d'usinage (ébauche/finition) ainsi que la stratégie de plongée.
Nom de l'unit : G845_Poch_C_Front / cycles : G845 (voir à la page
362), G846 (voir à la page 366)
Accès à la banque de données technologiques
 Mode d'usinage : fraisage
 Paramètres variables : F, S, FZ, P
Formulaire Contour
FK
voir à la page 60
NS Numéro de séquence début de contour
NE No séqu. finale contour
Z1 Bord supérieur de fraisage
P2 Profondeur contour
NF Marque de position (seulement quand QK=8)

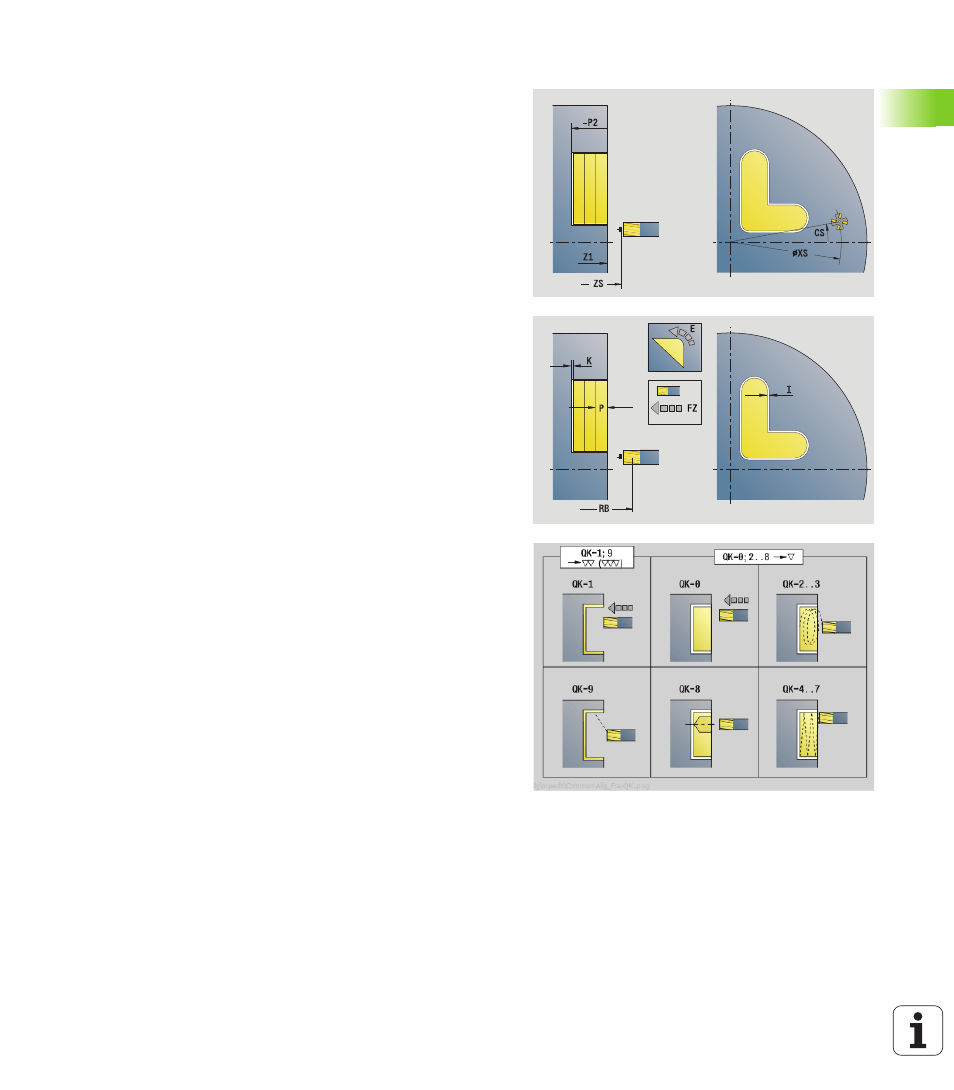

Formulaire Cycle
QK
Mode d'usinage et stratégie de plongée
 0 : ébauche
 1 : finition
 2 : ébauche hélicoïdale manuelle
 3 : ébauche hélicoïdale automatique
 4 : ébauche pendulaire linéaire manuelle
 5 : ébauche pendulaire linéaire automatique
 6 : ébauche pendulaire circulaire manuelle
 7 : ébauche pendulaire circulaire automatique
 8 : ébauche, plongée à la position de pré-perçage
 9 : finition, arc d'approche 3D
JT Sens de déroulement
 0 : de l'intérieur vers l'extérieur
 1 : de l'extérieur vers l'intérieur
H Sens d'usinage
 0 : en opposition
 1 : en avalant
P Plongée max.
I Surépaisseur parallèle au contour
K Surépaisseur dans le sens de la passe
FZ Avance de plongée
E Avance réduite
R Rayon d'approche
WB Long. de plongée
EW Angle de plongée
U Facteur de recouvrement (par défaut: 0,5)
RB Plan de retrait
Autres formulaires : voir à la page 58
