6.8 Exemples de programmation
Usinage avec l'axe Y

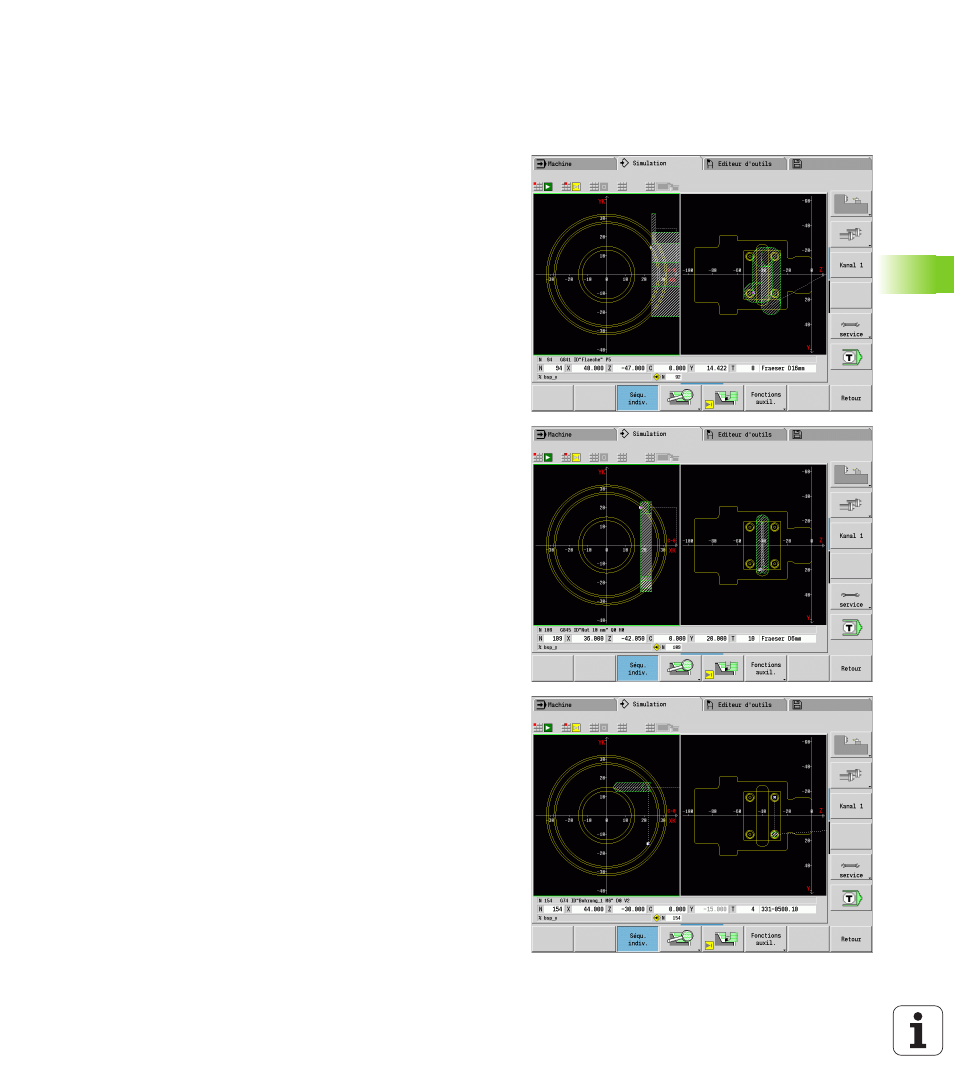

Dans le programme CN suivant, les contours de fraisage et de perçage
sont construits de manière imbriquée. Une rainure linéaire est usinée
sur une surface (méplat). Sur la surface (méplat), un modèle de
perçage avec respectivement deux perçages est disposé de part et
d'autre de la rainure.
Le tournage est d'abord exécuté, puis la „surface (méplat) est usinée.
La rainure linéaire est ensuite usinée avec l'Unit „Fraisage de poche
enveloppe Y", puis ébavurée. Au moyen des Units suivants, le
centrage des trous du modèle est exécuté, puis le perçage, et ensuite
le taraudage.
