426

Programmation DIN

4.38 Usinag

e intégr

al

4.38 Usinage intégral

Principes de l'usinage intégral

Pour l'usinage intégral, l'usinage sur la face avant et sur la face arrière

est défini dans un programme CN. La commande gère l'usinage

intégral pour tous les types standard de machines. A cet effet, elle

dispose de fonctions telles que le transfert de pièces avec

synchronisation angulaire et broche en rotation, le déplacement en

butée fixe, le tronçonnage contrôlé et la transformation du système de

coordonnées. Un usinage intégral optimisé et une programmation

simple sont ainsi garantis.
Dans un programme CN, vous définissez la trajectoire de tournage, les

contours pour l'axe C ainsi que l'usinage intégral. Pour le desserrage,

vous disposez de programmes experts qui tiennent compte de la

configuration du tour.
Vous pouvez également profiter des avantages de l'usinage intégral

sur des tours qui ne possèdent qu'une broche principale.

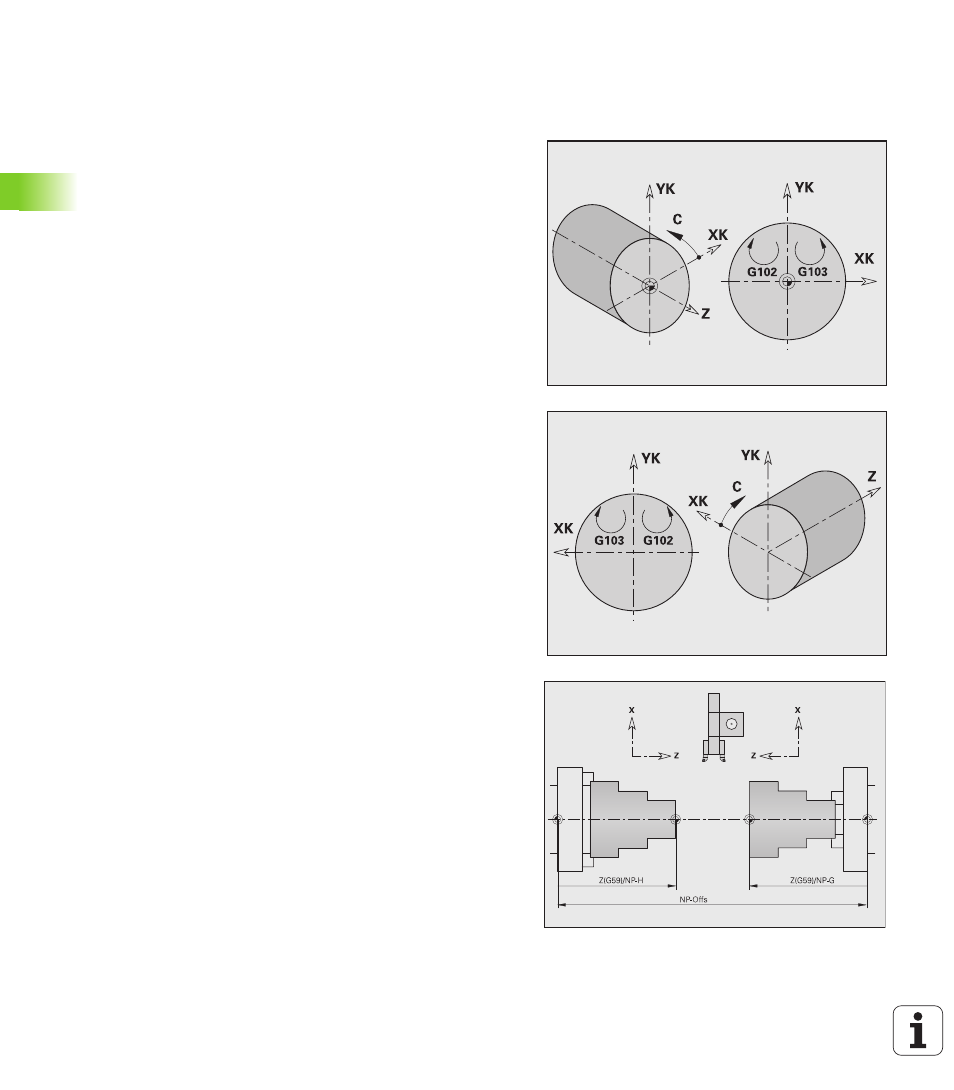

Contours sur face arrière, axe C:

L'orientation de l'axe XK et aussi

celle de l'axe C sont „liées à la pièce“. Pour la face arrière, il en résulte

donc:

Orientation de l'axe XK: „Vers la gauche“ (face frontale: „vers la

droite“)

Orientation de l'axe C: „Dans le sens horaire“

Sens de rotation pour arcs de cercle G102: „sens anti-horaire“

Sens de rotation pour arcs de cercle G103: „sens horaire“

Tournage:

La commande gère l'usinage intégral avec les fonctions de

conversion et d'image miroir. Les sens de déplacement habituels sont

ainsi conservés lors de l'usinage en face arrière.

Les déplacements dans le sens + éloignent l'outils de la pièce

déplacements dans le sens – se dirigent vers la pièce

En général, le constructeur de la machine propose sur votre tour des
programmes experts

adaptés au transfert des pièces.

Points de référence et système de coordonnées:

La position des

points zéro machine et pièce ainsi que les systèmes de coordonnées

pour la broche principale et la contre-broche sont illustrés sur la figure

ci-dessous. Dans cette configuration de tour, il est conseillé de

n'inverser que l'axe Z. Vous pouvez ainsi obtenir que le principe

„déplacements dans le sens positif s'éloignent de la pièce“ s'applique

aussi aux opérations d'usinage sur la contre-broche.
Le programme expert comporte généralement l'inversion de l'axe Z et

le décalage du point zéro de la valeur du „décalage point zéro“.

(Trans_Z1)
