106
Units smart.Turn
2.6 Units – Pré-perçag
e, ax
e C
Unit „Pré-perçage Fraisage poche, Figures face
frontale"
L'unit calcule la position de pré-perçage et exécute le perçage. La
position de pré-perçage est transférée au cycle de fraisage suivant via
la référence mémorisée dans NF.
Nom de l'unit : PERC_FRONT_POCH / cycles : G845 A1 (voir à la page
361), G71 (voir à la page 317)
Accès à la banque de données technologiques
 Mode d'usinage : perçage
 Paramètres variables : F, S

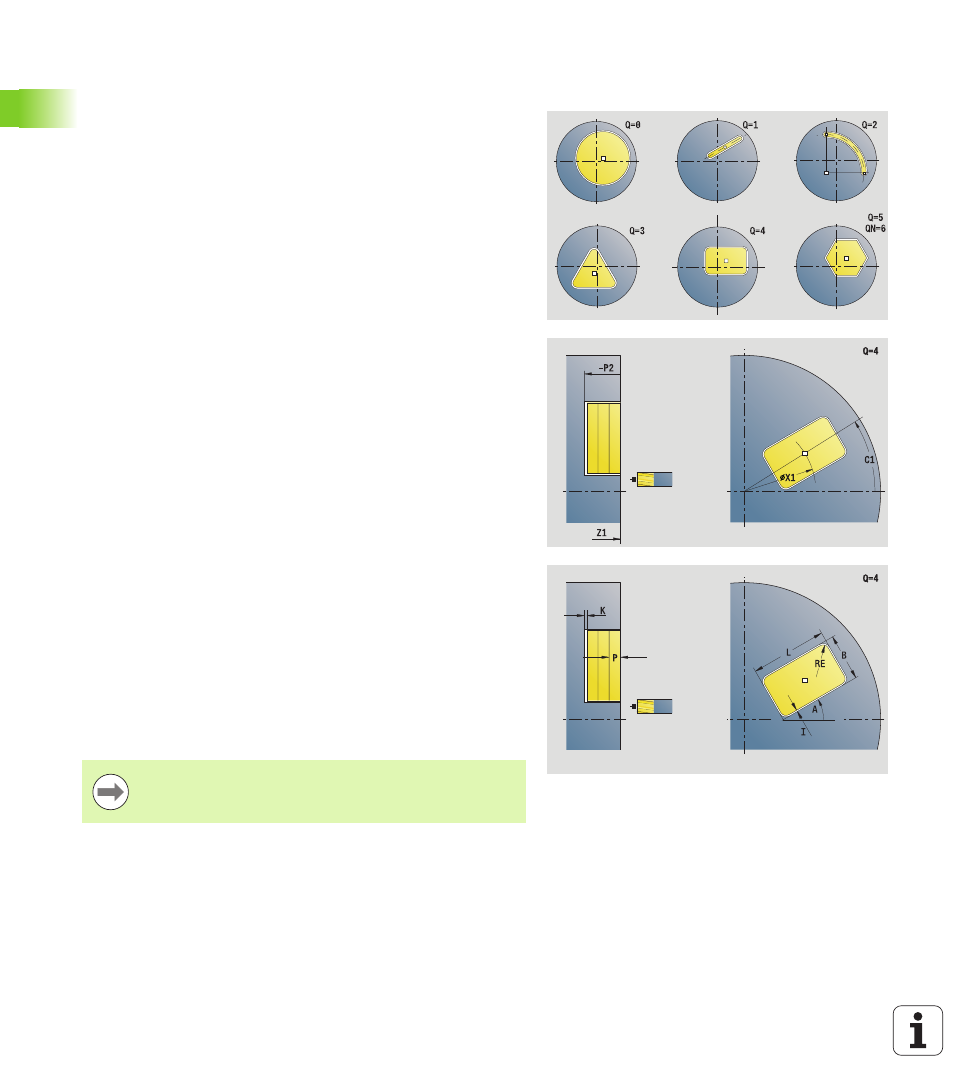

Formulaire Figure
Q
Type de figure
 0 : cercle entier
 1 : rainure linéaire
 2 : rainure circulaire
 3 : triangle
 4 : rectangle, carré
 5 : polygone
QN Nombre de coins du polygone – seulement avec Q = 5
(polygone)
X1 Diamètre centre de la figure
C1 Angle centre de la figure
Z1 Bord supérieur de fraisage
P2 Profondeur figure
L Longueur arête/cote sur plat
 L > 0 : longueur arête
 L < 0 : cote sur plat (diamètre du cercle inscrit) pour
polygone
B Largeur rectangle
RE Rayon d'arrondi
A Angle avec axe X
Q2 Sens de rotation de la rainure – seulement avec Q = 2
(rainure circulaire)
 cw : sens horaire
 ccw : sens anti-horaire
W Angle point final de la rainure – seulement avec Q = 2
(rainure circulaire)
Ne programmer que les paramètres ayant un rapport avec
le type de figure sélectionné.
