Programmation DIN pour l' axe Y
6.2 Cont
ours dans le plan XY
6.2 Contours dans le plan XY
Point initial du contour, plan XY G170-Géo

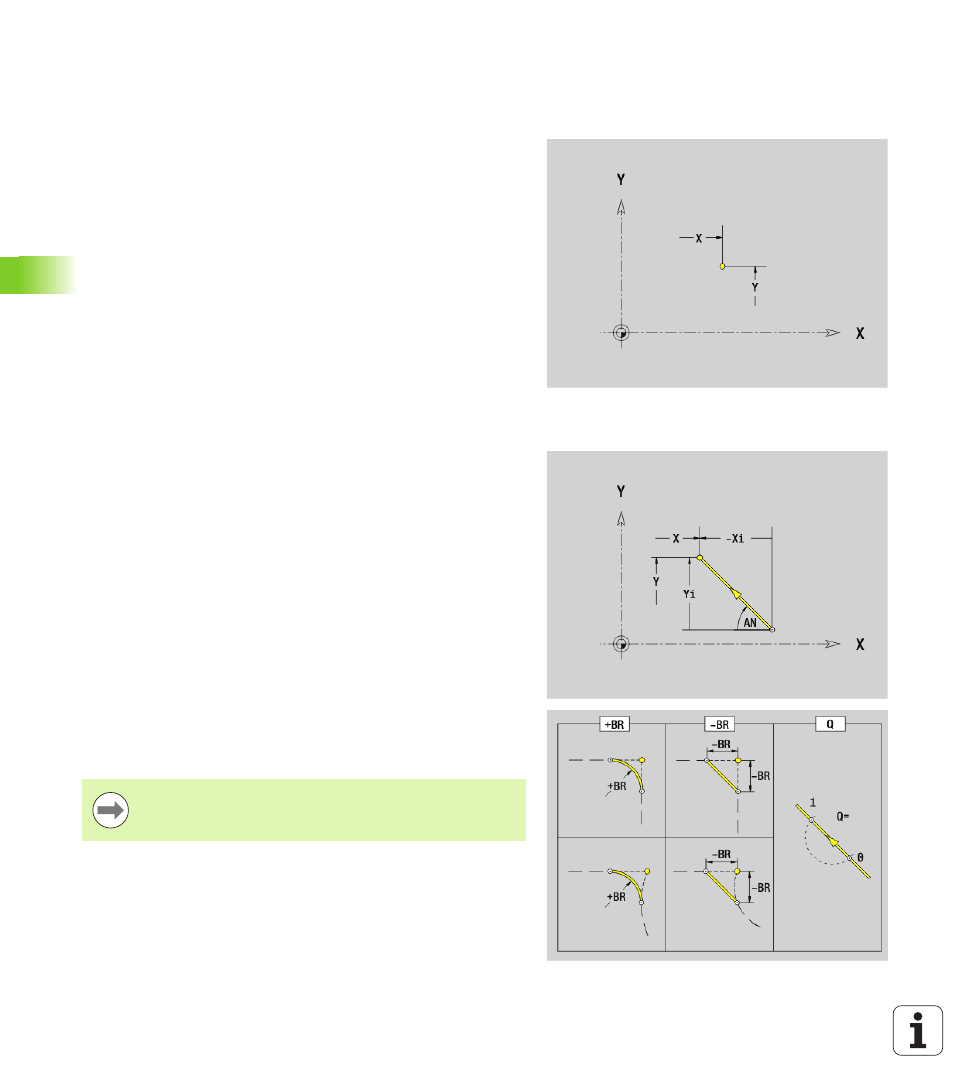

G170 définit le point initial d'un contour dans le plan XY.
Droite plan XY G171-Géo
G171 définit un élément linéaire d'un contour du plan XY.
Paramètres
X Point initial du contour (cote de rayon)
Y Point initial du contour
Paramètres
X Point final (cote de rayon)
Y Point final
AN Angle avec l'axe X (sens de l'angle, voir figure d'aide)
Q Point d'intersection. Point final lorsque la droite coupe un arc
de cercle (par défaut: 0):
 0: point d'intersection proche
 1: point d'intersection éloigné
BR Chanfrein/arrondi. Définit la transition vers l'élément de
contour suivant. Programmez le point final théorique si vous
indiquez un chanfrein/arrondi.
 aucune introduction : raccordement tangentiel
 BR=0: Raccordement non tangentiel
 BR>0: Rayon de l'arrondi
 BR<0: Largeur du chanfrein
Programmation X, Y: en absolu, en incrémental, avec
effet modal ou „?“
