370
Programmation DIN
4.27 Cy
cles de gr
a
v
ur
e

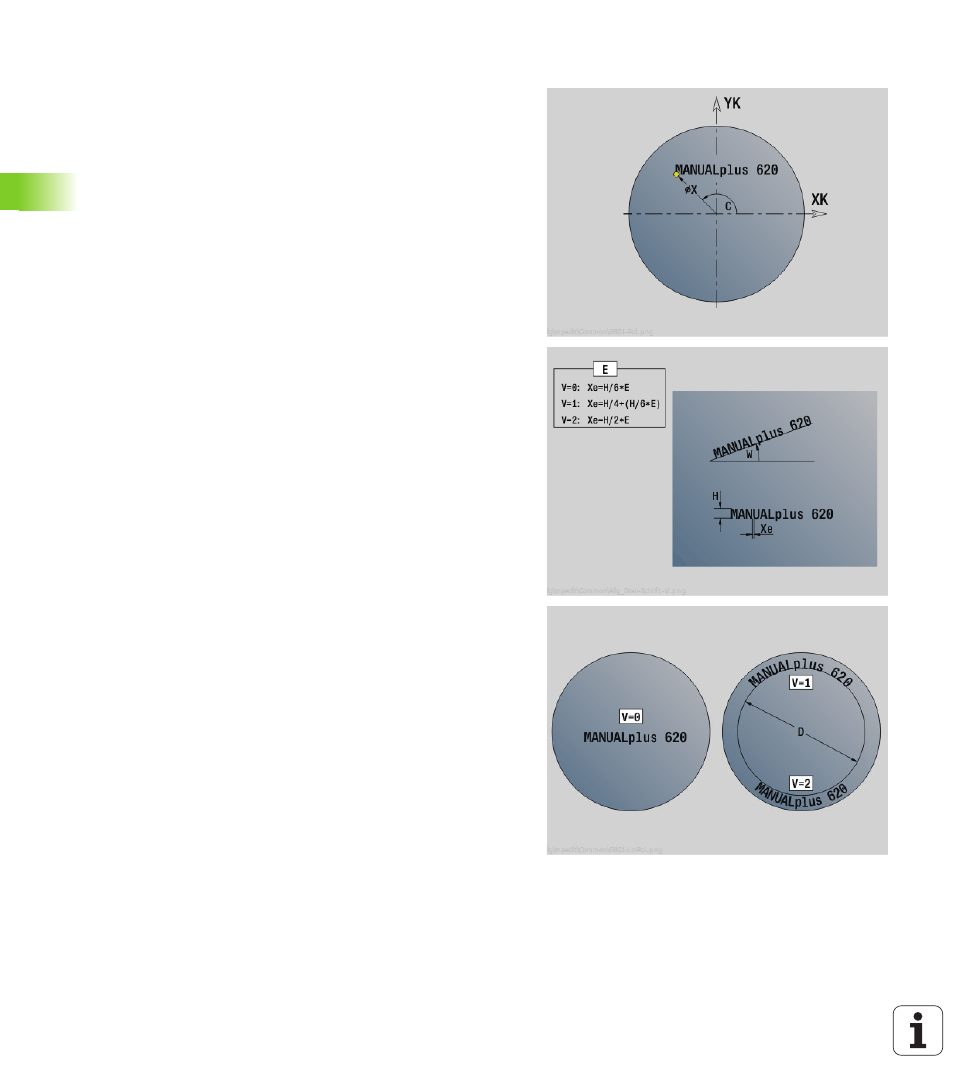

Graver sur la face frontale G801
G801 grave une chaîne de caractères avec disposition linéaire ou
polaire sur la face frontale. Tableau des caractères et autres
informations : voir à la page 368.
Les cycles gravent à partir de la position initiale ou à partir de la
position courante si une position initiale n'est pas définie.
Exemple: Si une suite de caractères est gravée avec plusieurs appels,
indiquez la position initiale lors du premier appel. Vous programmez
les autres appels sans position initiale.
Paramètres
X, C Point de départ en polaire
XK, YK Point de départ en cartésien
Z Point final Position Z à laquelle l'outil doit plonger pour le
fraisage.
RB Plan de retrait. Position Z à laquelle l'outil doit être rétracté
pour le positionnement.
ID Texte devant être gravé
NF Numéro de caractère (caractère devant être gravé)
W Angle d'inclinaison Exemple: 0° = caractère vertical; les
caractères sont disposés de manière régulière dans le
sens X positif.
H Haut. caract.
E Facteur d'espacement (Calcul: voir figure).
V Exécution
 0: Linéaire
 1: Courbé vers le haut
 2: Courbé vers le bas
D Diamètre de référence
F Facteur d'avance de plongée (avance de plongée = avance
actuelle * FZ)
