290
Programmation DIN
4.1
8
Définitions de cont
our
dans la section Usinag
e

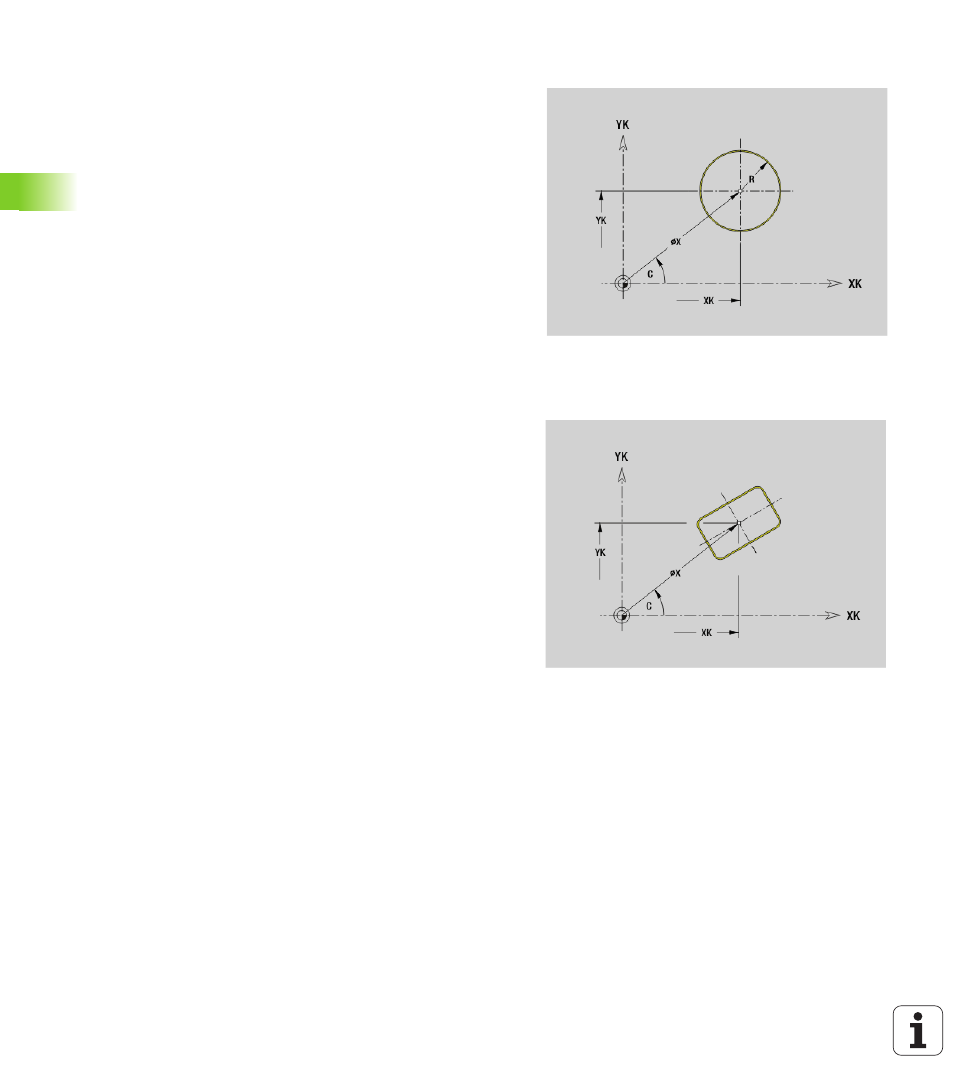

G304 Cercle entier sur la face frontale/arrière
G304 définit un cercle entier sur un contour situé sur la face frontale
ou arrière. Vous programmez cette figure en la combinant avec G840,
G845 ou G846.
G305 Rectangle sur la face frontale/arrière
G305 définit un rectangle sur la face frontale ou arrière. Vous
programmez cette figure en la combinant avec G840, G845 ou G846.
Paramètres
XK Centre du cercle en coordonnées cartésiennes
YK Centre du cercle en coordonnées cartésiennes
X Diamètre (centre en coordonnées polaires)
C Angle (centre en coordonnées polaires)
R Rayon
P Profondeur/hauteur
 P<0: Poche
 P>0: Îlot
Paramètres
XK Centre en coordonnées cartésiennes
YK Centre en coordonnées cartésiennes
X Diamètre (centre en coordonnées polaires)
C Angle (centre en coordonnées polaires)
A Angle avec l'axe XK (par défaut: 0°)
K Longueur
B (Hauteur) largeur
R Chanfrein/arrondi (par défaut: 0°)
 R>0: Rayon de l'arrondi
 R<0: Largeur du chanfrein
P Profondeur/hauteur
 P<0: Poche
 P>0: Îlot
