514
Programmation DIN pour l' axe Y
6.7 Cy
cles de fr
aisag
e
ax
e Y

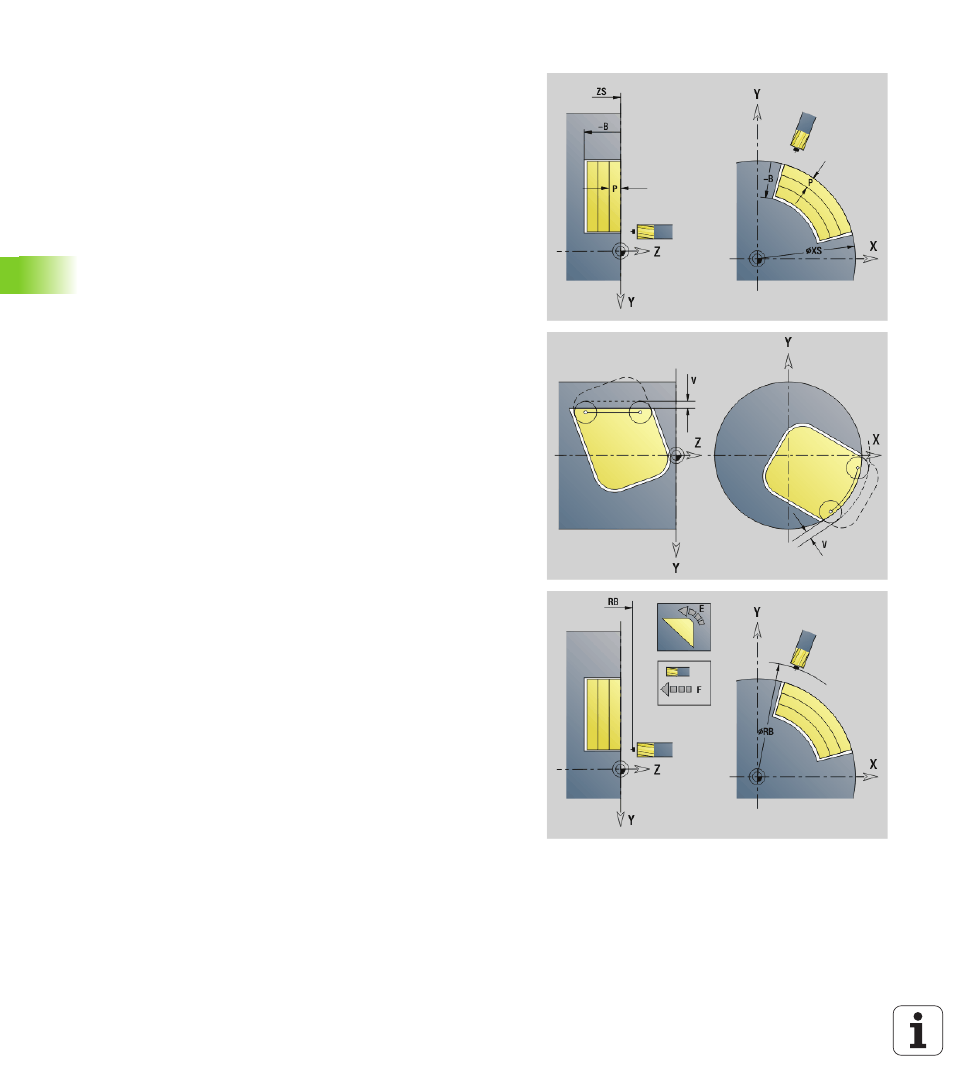

G845 (axe Y) – Fraisage
Vous agissez sur le sens de fraisage avec le „sens de déroulement
du fraisage H“, le „sens d'usinage Q“, et le sens de rotation de la
fraise (voir tableau G845 dans le Manuel d'utilisation). Ne programmez
que les paramètres indiqués dans le tableau suivant.
Voir également:
 G845 – Principes de base : Page 512
 G845 – Déterminer les positions de pré-perçage : Page 513
Paramètres – Fraisage
ID Contour de fraisage – Nom du contour à fraiser
NS Numéro de séquence initial du contour
 Figures: Numéro de séquence de la figure
 Contour libre fermé: Un élément du contour (pas le point de
départ)
B Profondeur de fraisage (par défaut: Profondeur indiquée dans
définition du contour)
P Passe max. (par défaut: Fraisage en une passe)
XS Bord supérieur de fraisage plan YZ (remplace le diamètre de
référence de la définition du contour)
ZS Bord supérieur de fraisage plan XY (remplace le plan de
référence de la définition du contour)
I Surépaisseur dans le sens X (cote de rayon)
K Surépaisseur dans le sens Z
U Facteur de recouvrement (min.). Définit le recouvrement des
trajectoires de fraisage (par défaut: 0,5).
Recouvrement = U*diamètre de la fraise
V Facteur de dépassement (par défaut: 0,5. Définit la valeur du
dépassement du rayon extérieur par la fraise.
 0: Le contour défini sera fraisé intégralement
 0<V<= 1: Dépassement = V*diamètre de la fraise
H Mode de fraisage (par défaut: 0)
 0: En opposition
 1: En avalant
F Avance de plongée pour plongée en profondeur (par défaut :
avance active)
E Avance réduite pour éléments circulaires (par défaut: avance
actuelle)
RB Plan de retrait (par défaut : retour à la position initiale)
 Plan XY : position de retrait dans le sens Z
 Plan YZ : position de retrait dans le sens X (cote de diamètre)
Q Sens d'usinage (par défaut: 0)
 0 : de l'intérieur vers l'extérieur
 1 : de l'extérieur vers l'intérieur
A Processus „fraisage“: A=0 (par défaut=0)
NF Marque de position – Référence à partir de laquelle le cycle lit
les positions de pré-perçage [1..127].
