Fraisage de rainure hélicoïdale G798

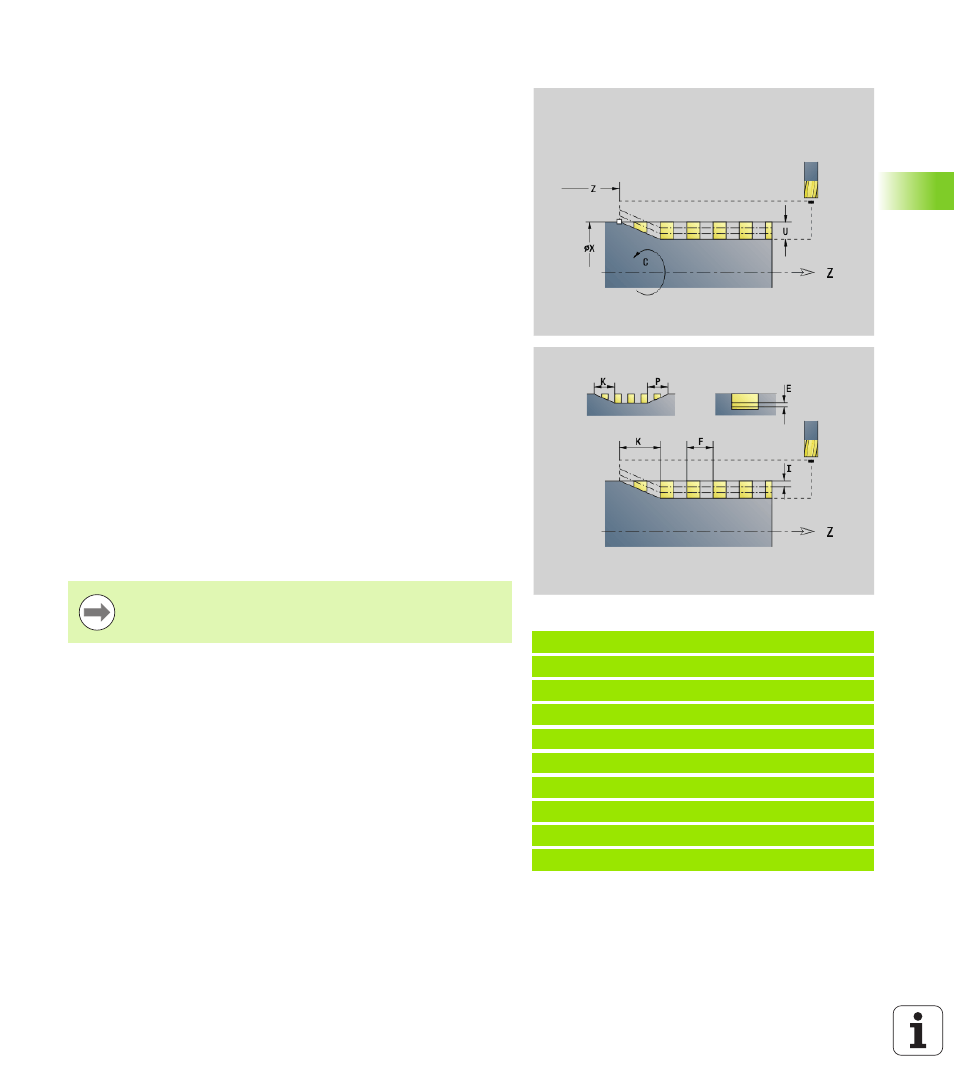

G798 fraise une rainure hélicoïdale à partir de la position actuelle de
l'outil jusqu'au point final X, Z. La largeur de la rainure correspond
au diamètre de la fraise.
Passe:
 La première passe est exécutée avec la plongée I.
 La Commande calcule les autres passes de la manière suivante:
Passe actuelle = I * (1 – (n–1) * E)
(n: nième passe)
 La réduction de passe s'effectue jusqu’à >= 0,5 mm. Par la suite,
chaque passe est effectuée avec 0,5 mm.
Exemple : G798
%798.nc
[G798]
N1 T9 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X80 Z15
N5 G798 X80 Z-120 C0 F20 K20 U5 I1
N6 G100 Z2
N7 M15
END
Paramètres
X Point final (cote au diamètre) – (par défaut: Position effective
en X)
Z Point final de la rainure
C Angle initial
F Pas du filet:
 F positif: Filet à droite
 F négatif: Filet à gauche
P Longueur d'approche – Rampe au début de la rainure (par
défaut: 0)
K Longueur en sortie – Rampe à la fin de la rainure (par défaut: 0)
U Profondeur du filet
I Plongée max. (par défaut: Profondeur totale en une passe)
E Valeur de réduction pour réduction de passe (par défaut: 1)
D Nombre de filets
Seul le fraisage d'une rainure hélicoïdale extérieure est
possible.
