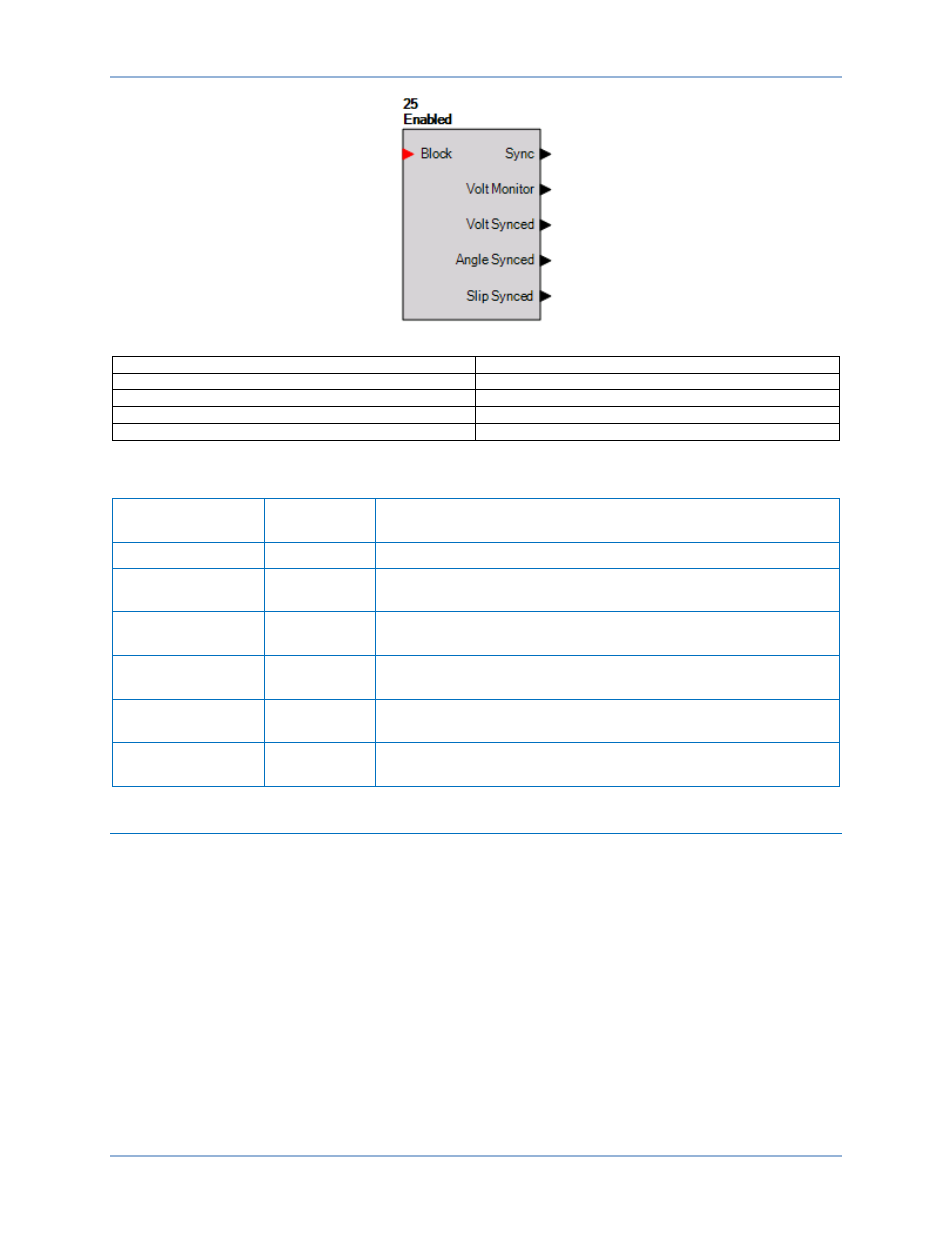

Figure 42. Bloc logique de l'élément de contrôle de synchronisation
Sync Synchronisation
Volt Monitor Surveillance de tension
Volt Synced Tension synchronisée
Angle Synced Angle synchronisé
Slip Synced Glissement synchronisé
Tableau 12. Entrées et sorties logiques
Nom
Fonction
logique
Objectif
Blocage Entrée Désactive la fonction 25 si définie sur vrai
Synchronisation Sortie Vrai, si la tension surveillée entre les sources répond aux
critères d'angle, de tension et de glissement.
Surveillance de
tension
Sortie Vrai, si le bus et/ou l'alimentation sont hors tension
Tension
synchronisée
Sortie Vrai, si l'amplitude de tension entre les sources est inférieure à
la valeur du paramètre
Angle synchronisé Sortie Vrai, si l'angle de phase entre les sources est inférieur à la
valeur du paramètre Angle de glissement (Slip Angle)
Glissement
synchronisé
Sortie Vrai, si l'erreur de fréquence entre les sources est inférieure à la
valeur du paramètre Fréquence de glissement (Slip Frequency)
Paramètres de fonctionnement
Les paramètres de fonctionnement de l'élément de contrôle de synchronisation sont configurés à partir de
l'écran des paramètres Contrôle de synchronisation (Sync-Check) (25) (Figure 43) de BESTCOMSPlus.
Les plages de réglage et les valeurs par défaut sont répertoriées dans le Tableau 13.
