98 9424270994 Rev N
(58 %) de l'amplitude du courant de phase total. Lorsque ces deux facteurs ( √3/2 et 1/√3) sont combinés,
les facteurs √3 s'annulent, ce qui laisse le facteur 1/2.

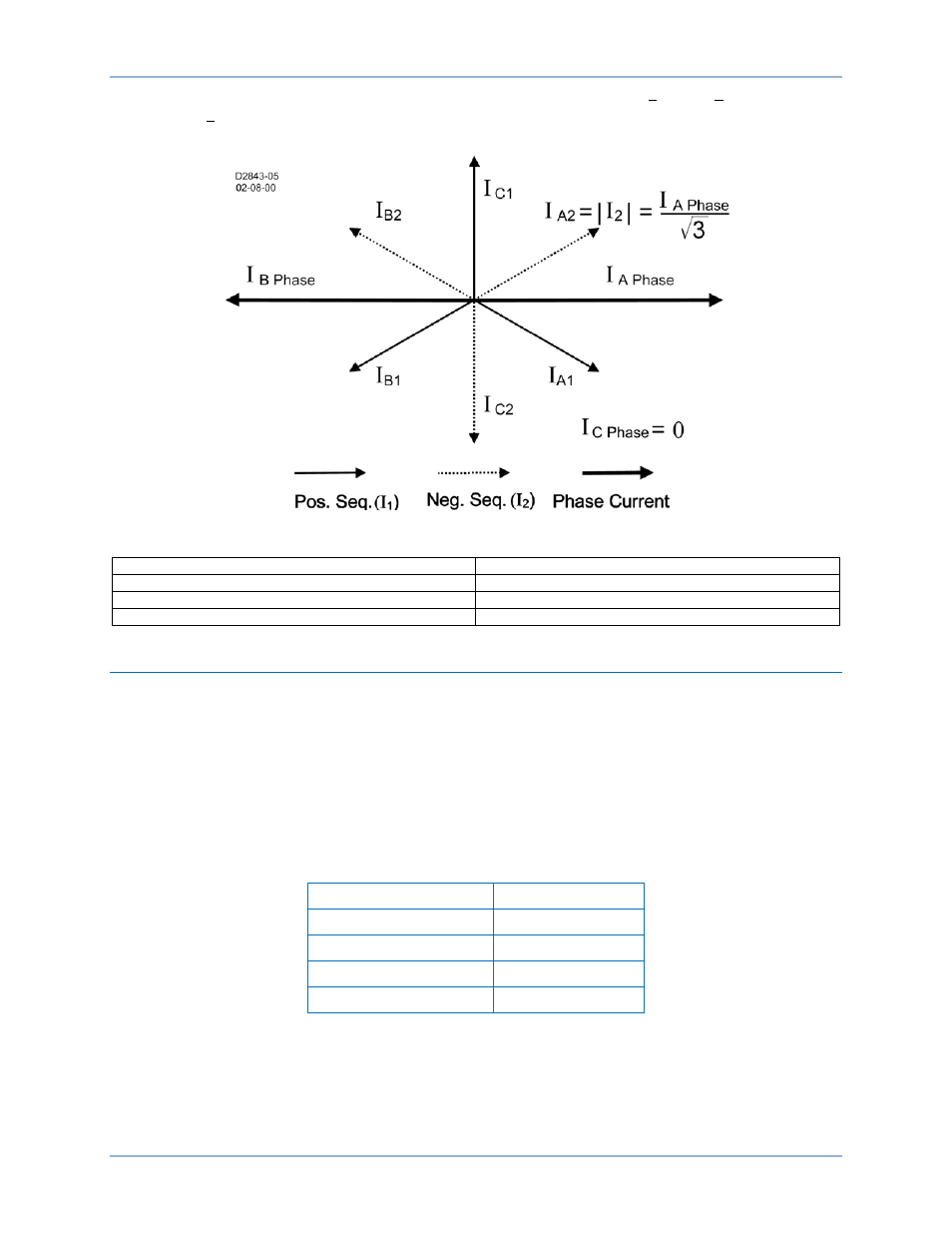

Figure 57. Composantes de séquence pour un défaut A-B
Phase Phase
Pos. Seq.(I1) Séquence positive (I1)
Neg. Seq.(I2) Séquence négative (I2)
Phase Current Courant de phase
Paramètres de coordination
La coordination des paramètres de séquence négative 51-x doit être vérifiée à l'aide de dispositifs de
détection de phase uniquement, tels que des fusibles en aval et des dispositifs de réenclenchement et/ou
des relais de mise à la terre. Afin de pouvoir représenter la caractéristique temps/courant de séquence
négative sur le même graphique pour les dispositifs de phase, vous devez multiplier la valeur
d'enclenchement de l'élément de séquence négative par le multiplicateur approprié. Le multiplicateur est
le rapport entre le courant de phase et le courant de séquence négative pour le type de défaut considéré.
Afin de pouvoir représenter la caractéristique temps/courant de séquence négative sur le même
graphique pour les dispositifs de terre, vous devez multiplier la valeur d'enclenchement par le
multiplicateur des défauts phase terre (voir le Tableau 28).
Tableau 28. Multiplicateurs des types de défauts
Type de défaut Multiplicateur
Phase à phase m = 1,732
Phase-phase-terre m > 1,732
Phase terre m = 3
Triphasé m = infini
Par exemple, l'enclenchement d'un élément 51-x de phase en aval est de 150 ampères. L'enclenchement
de l'élément de séquence négative 51-x en amont est de 200 ampères. Afin de vérifier la coordination
entre ces deux éléments pour un défaut phase à phase, l'élément de surintensité de phase serait
représenté normalement, avec un enclenchement de 150 ampères. L'élément de séquence négative 51-x
serait décalé vers la droite en fonction du facteur m approprié. La caractéristique serait alors représentée
sur le graphique de coordination avec un enclenchement de : (200 ampères)
∗ 1,732 = 346 ampères.
Protection de surintensité de séquence négative (46) BE1-11g
