9424270994 Rev N 381
Trois LED d'état sont situées dans le coin inférieur droit de la fenêtre de BESTlogicPlus. Ces LED
correspondent à l'État d'enregistrement de la logique (Logic Save Status), à l'État du diagramme logique
(Logic Diagram Status) et à l'État de la couche logique (Logic Layer Status). Le Tableau 103 indique la
couleur attribuée à chaque indicateur.

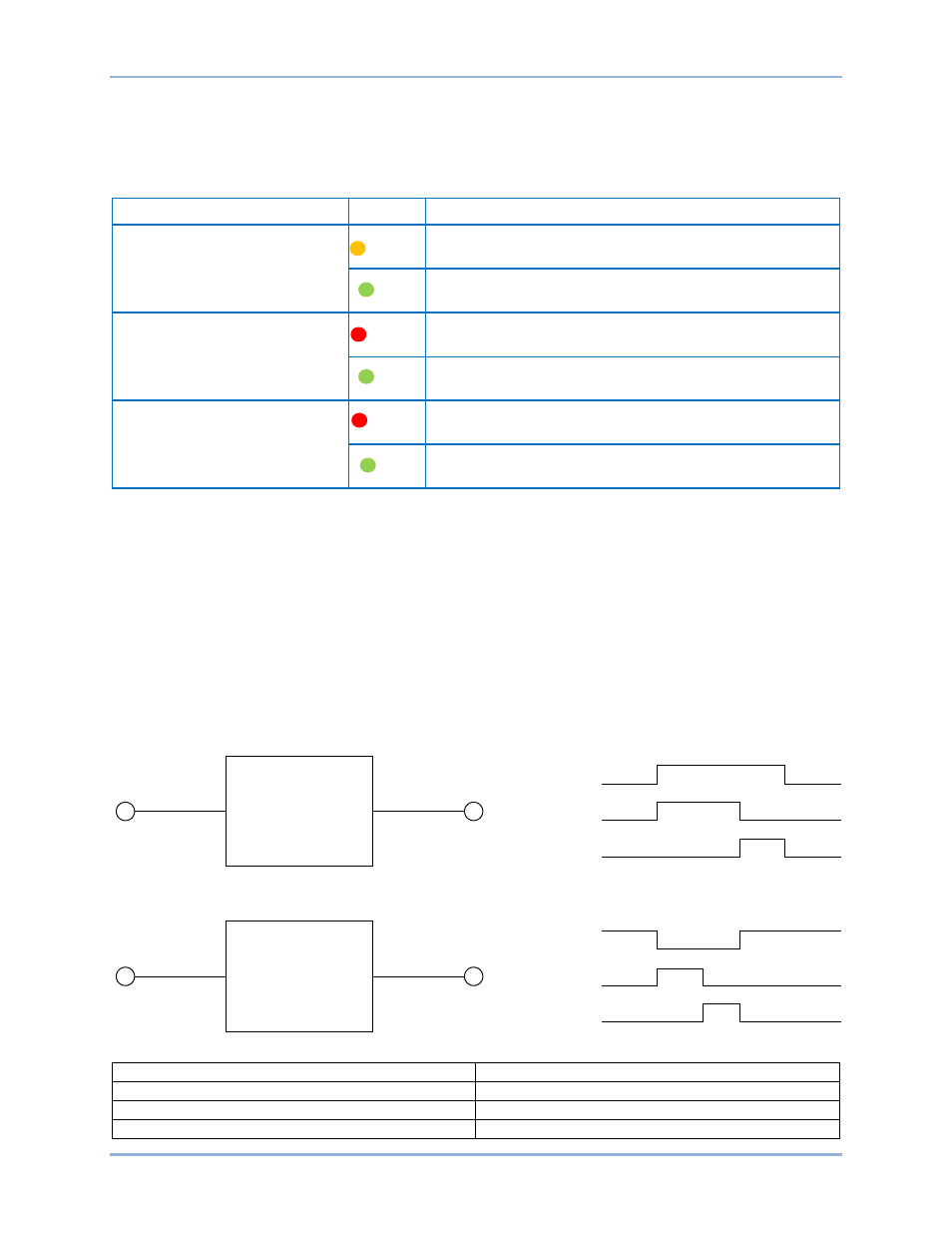

Tableau 103. Indicateurs d'état
Indicateur Couleur Définition
État d'enregistrement de la
logique
(Indicateur gauche)
Orange
La logique a été modifiée depuis le dernier
enregistrement
Vert
La logique n'a PAS été modifiée depuis le dernier
enregistrement
État du diagramme logique
(Indicateur central)
Rouge
Les conditions requises indiquées ci-dessus ne sont PAS
remplies
Vert
Les conditions requises indiquées ci-dessus sont
remplies
État de la couche logique
(Indicateur droit)
Rouge
Les conditions requises indiquées ci-dessus ne sont PAS
remplies
Vert
Les conditions requises indiquées ci-dessus sont
remplies
Minuteries d'enclenchement et de retombée
Les blocs logiques de minuterie d'enclenchement et de retombée sont représentés dans la Figure 235.
Pour programmer les paramètres de minuterie logique, utilisez l'Explorateur des paramètres de
BESTCOMSPlus pour ouvrir l'arborescence Logique programmable BESTlogicPlus, Minuteries logiques.
Entrez la désignation que vous désirez voir apparaître sur le bloc logique de minuterie. La plage de
valeurs de temporisation est comprise entre 0 et 1 800 secondes, par incréments de 0,1 seconde.
Ouvrez ensuite l'onglet Composants situé dans la fenêtre du logiciel BESTlogicPlus et faites glisser une
minuterie sur la grille du programme. Effectuez un clic droit sur la minuterie que vous voulez utiliser et qui
a été préalablement configurée dans l'arborescence Minuteries logiques. La boîte de dialogue Propriétés
de minuterie logique est alors affichée. Sélectionnez la minuterie que vous désirez utiliser.
La précision de temporisation est de ±15 millisecondes.
Figure 235. Blocs logiques de minuterie d'enclenchement et de retombée
Initiate Amorçage
Pickup Timer Minuterie d'enclenchement
Output Sortie
Pickup Time Temporisation d'enclenchement
Initiate
Pickup Time
Output
Initiate
Dropout Time
Output
Pickup
Timer
Dropout
Timer
Output
Output
Initiate
Initiate
P0048-03
