Source tc, Alarme et minuterie – Basler Electric BE1-11g Manuel d'utilisation
Page 233
9424270994 Rev N
209

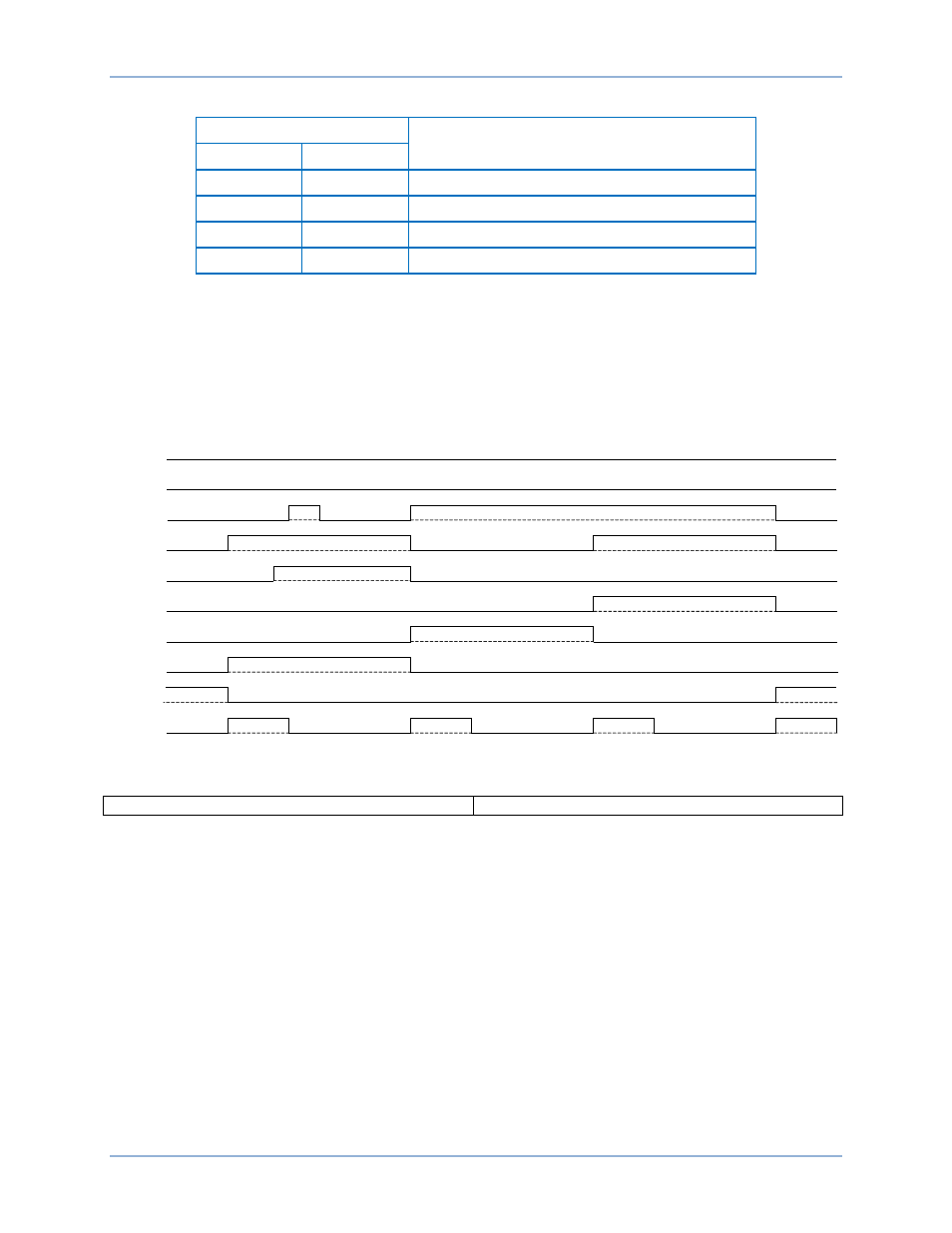

Tableau 69. Codes binaires de groupe de paramètres
Code binaire
Groupe de paramètres
D1
D0
0
0
SG0
0
1
SG1
1
0
SG2
1
1
SG3
Lorsque le mode Entrées binaires est activé pour le mode fonctionnel de sélection du groupe de
paramètres, le groupe de paramètres actif est contrôlé par un signal binaire appliqué aux entrées
discrètes D0 et D1. Cela nécessite des équations logiques distinctes pour D0 et D1, si tous les groupes
de paramètres doivent être utilisés. La Figure 118 montre comment le groupe de paramètres actif suit la
somme binaire des entrées D0 et D1, sauf en cas de blocage par l'entrée AUTO. Notez qu'une impulsion
sur l'entrée D1 alors que l'entrée D0 est également active n'entraîne pas la modification du groupe de
paramètres sur SG3, car l'entrée AUTO est active.
Figure 118. Entrées binaires de contrôle d'entrée
AUTO
AUTO
Source TC
Le paramètre Source TC (CT Source) configure la fonction de sélection du groupe de paramètres de
façon à surveiller le circuit TC 1 ou le circuit TC 2 des systèmes de protection équipés de
deux ensembles de TC. Les bornes du circuit TC 1 sont nommées D1 (IA1) à D8 (IG1) et celles du circuit
TC 2, F1 (IA2) à F8 (IG2). Pour une illustration, consultez le chapitre
Bornes et connecteurs
.
Alarme et minuterie
La logique de fonction de sélection du groupe de paramètres comporte également une variable de sortie
d'alarme appelée Modification de paramètres (Setting Change) (Groupe de paramètres modifié). Cette
sortie est confirmée chaque fois que le BE1-11g passe d'un groupe de paramètres à un autre. Le bit
d'alarme Modification de paramètres est confirmé pour le paramètre de temporisation SGCON. Vous
pouvez utiliser cette sortie dans la fonction d'alarmes programmables si vous souhaitez être averti
lorsque le BE1-11g bascule vers un nouveau groupe de paramètres. Consultez le chapitre
Alarmes
pour
obtenir de plus amples informations sur la configuration des alarmes.
P0037-44
05-03-06
D3
D2
D1
D0
AUTO
SG3
SG2
SG1
SG0
SGC
BE1-11g
Groupes de paramètres
