9424270994 Rev N 363
Composition de BESTlogic
™Plus
Trois groupes d'objets principaux sont utilisés pour programmer le logiciel BESTlogicPlus. Ces groupes
sont les suivants : E/S (I/O), Composants et Éléments. Consultez la section Programmation de
BESTlogicPlus pour obtenir de plus amples informations sur la façon d'utiliser ces objets pour
programmer BESTlogicPlus.
E/S
Ce groupe se décompose comme suit : Objets d'entrée, Objets de sortie, Objets hors page et Alarmes.
Les objets d'entrée peuvent être logiquement connectés à n'importe quelle entrée de bloc logique. Les
objets de sortie peuvent être logiquement connectés à n'importe quelle entrée de bloc logique. Le
Tableau 98 indique les noms et les descriptions des objets du groupe E/S.

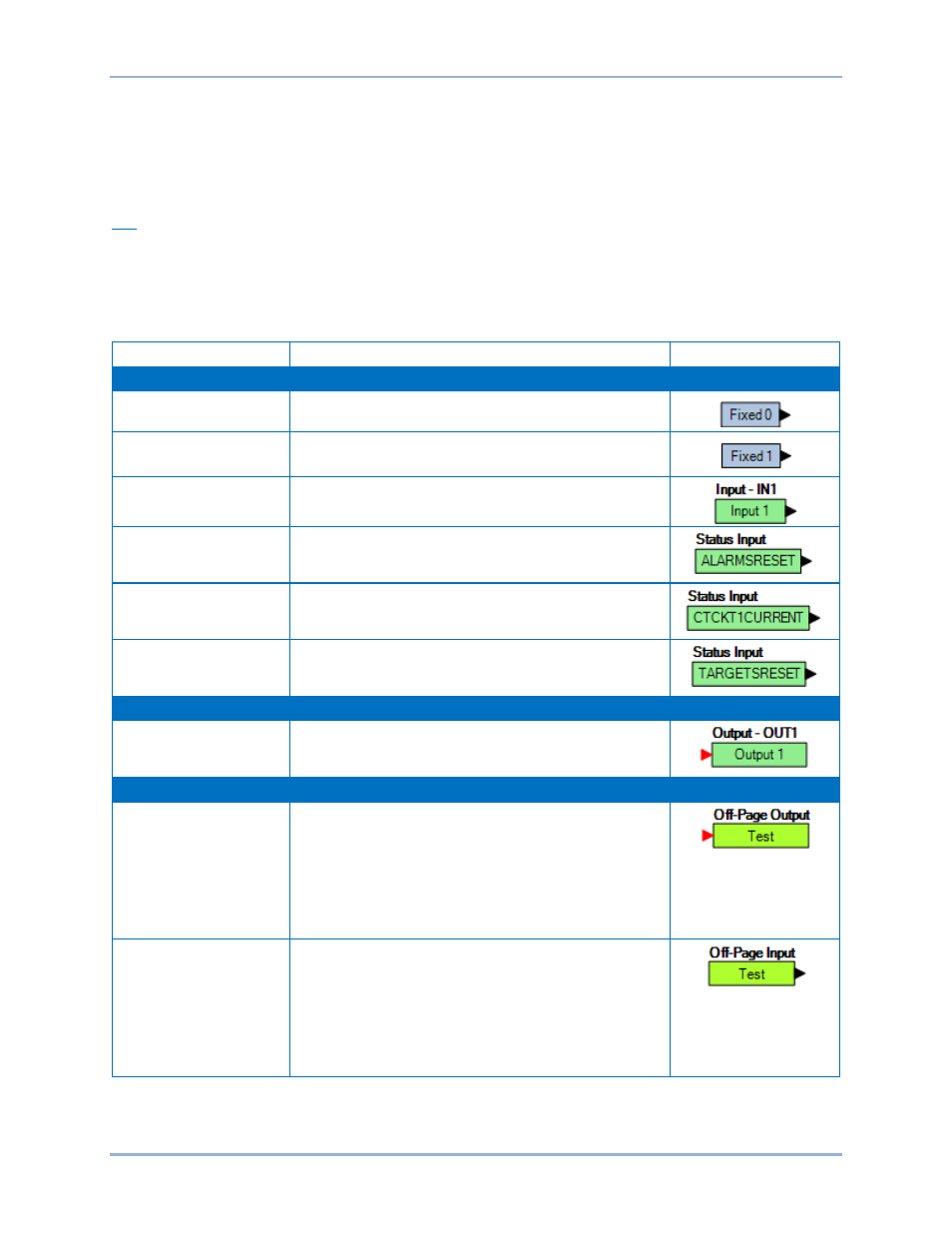

Tableau 98. Groupe E/S, noms et descriptions
Nom Description Symbole
Objets d'entrée
Logique 0 Toujours faux (Bas). Double-cliquez ou faites un clic droit
sur l'objet pour faire passer l'état fixe de 0 à 1.
Logique 1 Toujours vrai (Haut). Double-cliquez ou faites un clic droit
sur l'objet pour faire passer l'état fixe de 1 à 0.
Entrées physiques
IN1 – IN7 Vrai, si l'entrée physique X est active.
Entrées d'état
Réinitialisation des
alarmes L'entrée d'état Réinitialisation des alarmes (Alarm Reset)
est momentanément « haut » (high), lorsque les alarmes
majeures, mineures et logiques sont supprimées.
Entrées d'état
Courant détecté au
circuit TC 1 L'entrée d'état Courant détecté au circuit TC 1 (CT Circuit
1 Current Detected) passe à « haut », lorsque le courant
CA est supérieur à 5 % du courant nominal.
Entrées d'état
Réinitialisation des cibles L'entrée d'état Réinitialisation des cibles (Target Reset)
est momentanément « haut » (high), lorsque les cibles
sont supprimées.
Objets de sortie
Sorties physiques
OUT1 – OUT8 et OUTA Sorties physiques 1 à 8 et A
Objets hors page
Sortie hors page
Utilisé en conjonction avec Entrée hors page pour
transformer une sortie sur une page logique en entrée sur
une autre page logique. Vous pouvez renommer une
sortie en faisant un clic droit et en sélectionnant
Renommer la sortie (Rename Output.). Un clic droit
permet aussi d'afficher les pages sur lesquelles se
trouvent les entrées correspondantes. La sélection de la
page vous amène directement à cette page.
Entrée hors page
Utilisé en conjonction avec Sortie hors page pour
transformer une sortie sur une page logique en entrée sur
une autre page logique. Vous pouvez renommer une
entrée en faisant un clic droit et en sélectionnant
Renommer l'entrée (Rename Input). Un clic droit permet
aussi d'afficher les pages sur lesquelles se trouvent les
sorties correspondantes. La sélection de la page vous
amène directement à cette page.
