combinaison logique est sélectionnée, l'élément de contrôle de synchronisation ferme le commutateur
correspondant de la Figure 41, associé à chacune des sorties.

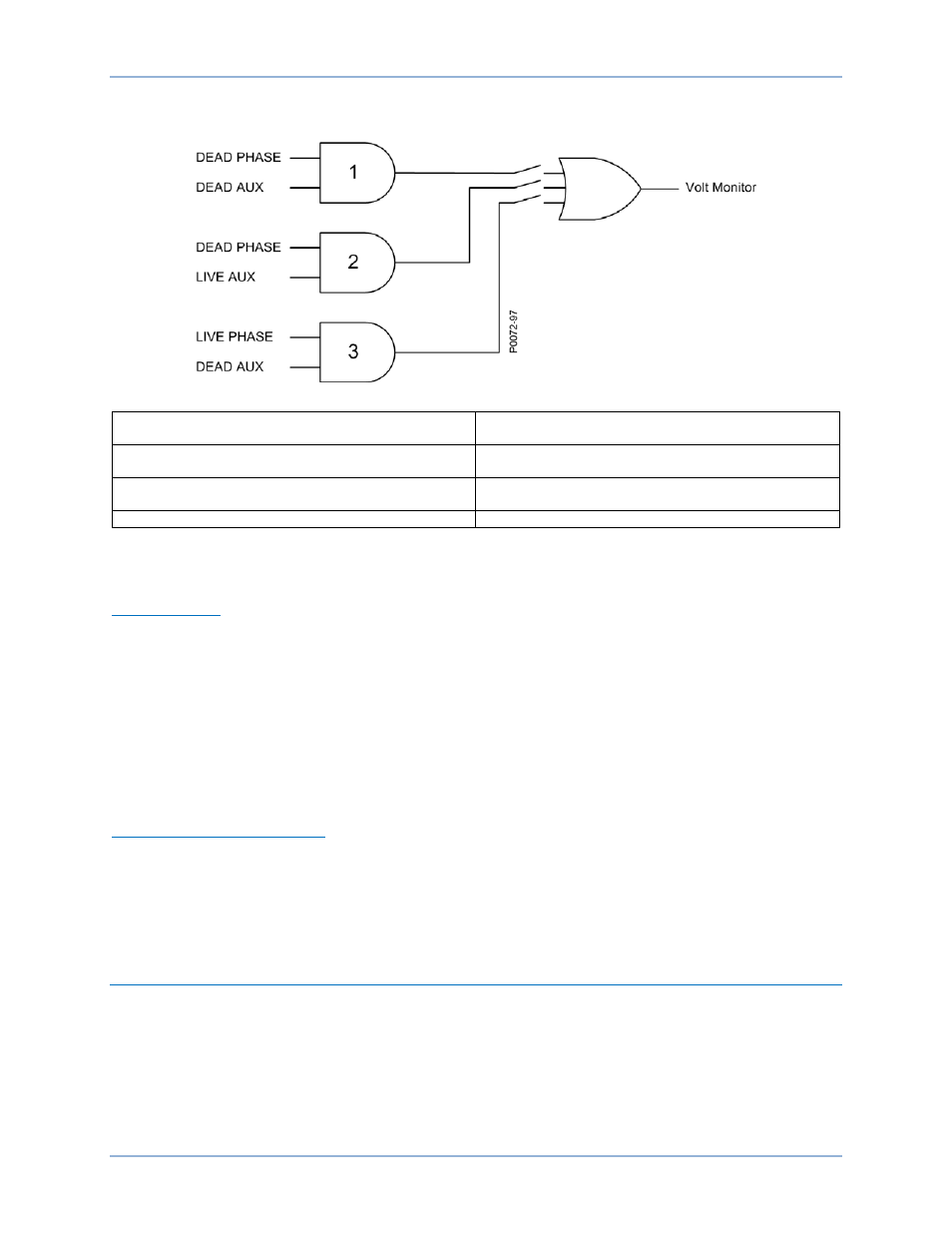

Figure 41. Logique de surveillance de la tension
DEAD PHASE
DEAD AUX PHASE INACTIVE
AUX INACTIVE
DEAD PHASE
LIVE AUX PHASE INACTIVE
AUX ACTIVE
LIVE PHASE
DEAD AUX PHASE ACTIVE
AUX INACTIVE
Volt Monitor Surveillance de tension
Blocage d'élément
Perte de fusible
L'élément de perte de fusible (60FL) du BE1-11g peut être utilisé pour bloquer l'élément 25 en cas de
détection d'une perte de fusible ou de potentiel dans un système triphasé.
Si la logique de déclenchement de l'élément 60FL est définie sur vrai et que l'option Blocage de phase/V1
(Block Phase/V1) est activée, toutes les fonctions qui utilisent la tension de phase sont bloquées.
Consultez le chapitre Perte de fusible (60FL) pour obtenir de plus amples informations sur les
fonctions 60FL.
Les éléments de protection bloqués par l'élément 60FL doivent être définis de manière à ce que les
temps de déclenchement soient de 60 millisecondes ou plus, afin d'assurer la bonne coordination du
blocage.
Entrée logique Blocage (Block)
L'entrée Blocage (Block) permet de contrôler la supervision logique de l'élément. Lorsqu'elle est définie
sur vrai, l'entrée Blocage (Block) désactive l'élément en imposant la logique 0 à ses sorties. Connectez
l'entrée Blocage (Block) de l'élément à la logique souhaitée dans BESTlogicPlus. Lorsque l'élément est
sélectionné à partir de l'affichage Éléments (Elements), l'état par défaut de l'entrée Blocage (Block) est la
logique 0.
Connexions logiques
Les connexions logiques de l'élément de contrôle de synchronisation s'effectuent via l'écran
BESTlogicPlus de BESTCOMSPlus. Le bloc logique de l'élément de contrôle de synchronisation est
représenté dans la Figure 42. Les entrées et sorties logiques sont répertoriées dans le Tableau 12.
Protection de contrôle de synchronisation (25) BE1-11g
