La confirmation de la sortie Enclenchement amorce une minuterie dont le décompte vers le
déclenchement commence. La durée de la minuterie est établie par le paramètre Temporisation (Time
Delay). La sélection de la valeur « zéro » (0) pour le paramètre Temporisation rend l'élément 21
instantané (aucune temporisation intentionnelle).
Si la condition d'enclenchement diminue avant expiration de la temporisation de l'élément, la minuterie et
la sortie Enclenchement (Pickup) sont réinitialisées, aucune action corrective n'est entreprise et l'élément
est réarmé en vue d'une nouvelle condition de défaut.
Déclenchement (Trip)
Si une condition d'enclenchement persiste pendant toute la durée de la temporisation de l'élément (temps
constant), la sortie Déclenchement est définie sur vrai. Dans BESTLogicPlus, la sortie Déclenchement
(Trip) peut être connectée à d'autres éléments logiques et à une sortie relais pour annoncer cet état et
initier une action corrective. Si une cible est activée pour l'élément, le BE1-11g enregistre une cible
lorsque la sortie Déclenchement est définie sur vrai. Consultez le chapitre
Génération de rapports de
défaut pour obtenir de plus amples informations sur la génération de rapports sur les cibles.
Blocage d'élément
Perte de fusible
L'élément de perte de fusible (60FL) du BE1-11g peut être utilisé pour bloquer la protection 21 en cas de
détection d'une perte de fusible ou de potentiel dans un système triphasé.
Si la logique de déclenchement de l'élément 60FL est définie sur vrai et que l'option Blocage de
l'impédance (Block Impedance) est activée, toutes les fonctions qui utilisent des mesures d'impédance
sont bloquées. Consultez le chapitre
Perte de fusible (60FL) pour obtenir de plus amples informations sur
la fonction 60FL.
Les éléments de protection bloqués par l'élément 60FL doivent être définis de manière à ce que les
temps de déclenchement soient de 60 millisecondes ou plus, afin d'assurer la bonne coordination du
blocage.
Entrée logique Blocage (Block)
L'entrée Blocage (Block) permet de contrôler la supervision logique de l'élément. Lorsqu'elle est définie
sur vrai, l'entrée Blocage (Block) désactive l'élément en imposant la logique 0 à ses sorties
Déclenchement et Enclenchement et en réinitialisant sa minuterie. Connectez l'entrée Blocage (Block) de
l'élément à la logique souhaitée dans BESTlogicPlus. Lorsque l'élément est sélectionné à partir de
l'affichage Éléments (Elements), l'état par défaut de l'entrée Blocage (Block) est la logique 0.
Connexions logiques
Les connexions logiques de l'élément de distance s'effectuent via l'écran BESTlogicPlus de
BESTCOMSPlus. Le bloc logique de l'élément de distance est représenté dans la Figure 83. Les entrées
et sorties logiques sont répertoriées dans le
Tableau 48.

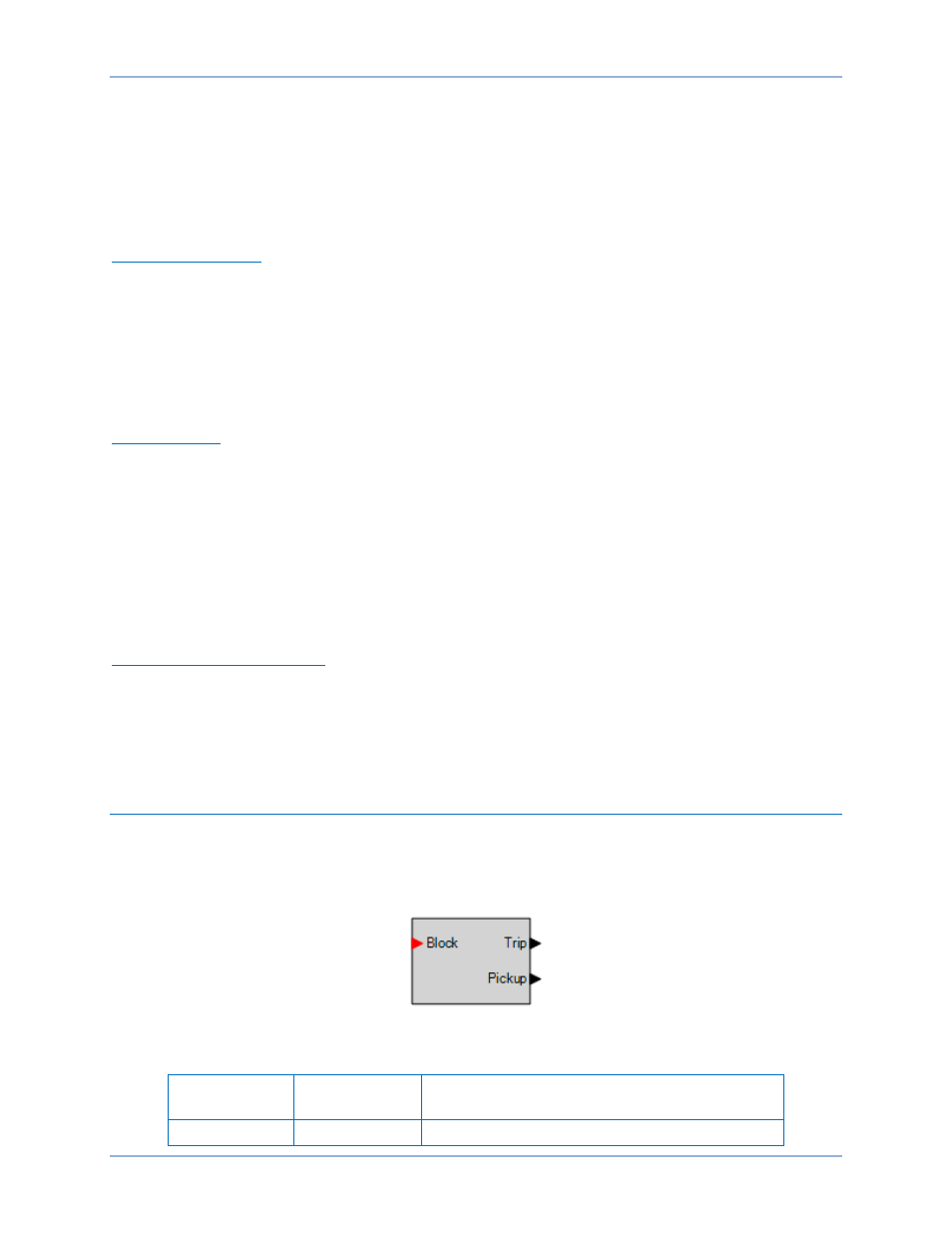

Figure 83. Bloc logique de l'élément de distance
Tableau 48. Entrées et sorties logiques
Nom
Fonction
logique
Objectif
Blocage Entrée Désactive la fonction 21 si définie sur vrai
Protection de distance (21) BE1-11g
