Repère Description
K Étiquette d'identification – Cette étiquette indique le numéro de style, le numéro de série, la
plage de courant d'entrée et de tension de mesure, ainsi que les tensions d'entrée de
l'alimentation. Le code QR (Quick Response) est lu par un dispositif d'imagerie tel qu'un
appareil photo sur un téléphone mobile ou une tablette. Si une connexion Internet est
disponible, vous serez dirigé vers la page Web mobile du BE1-11g, où vous pouvez accéder
au présent manuel d'instruction, aux questions fréquemment posées et à un guide de
dépannage de base. Vous pouvez également contacter l'assistance technique et vous
abonner aux annonces par e-mail concernant les nouveaux produits de Basler Electric.
L Sélection du commutateur de contrôle (Select Control Switch) – Ce bouton permet de
sélectionner un commutateur de contrôle virtuel 43 activé. Le bouton Exploitation du
commutateur de contrôle (Operate Control Switch, J) actionne le commutateur après qu'il ait
été sélectionné. Reportez-vous au chapitre
Commutateurs de contrôle virtuels (43) pour plus
d'informations sur les commutateurs de commande.
M Bouton Modifier (Edit) – Les modifications de paramètres sont effectuées sur le panneau
avant à l'aide de ce bouton. Lorsque l'on appuie sur ce bouton, il s’allume pour indiquer que
le mode Modification (Edit) est actif. Lorsque vous avez terminé les modifications de
paramètres (en utilisant les touches de navigation) et que vous appuyez à nouveau sur le
bouton Modifier (Edit), le voyant du commutateur s'éteint pour indiquer que vos
modifications de paramètres ont été enregistrées. Si les modifications ne sont pas terminées
et enregistrées avant que la durée de droit d’accès n'expire, le BE1-11g quitte
automatiquement le mode Modification (Edit) sans enregistrer les modifications et annonce
une erreur d'accès (Access Error).
N Touches de navigation – Utiliser ces quatre interrupteurs pour naviguer
(HAUT/BAS/GAUCHE/DROITE) dans l'arborescence du menu LCD. En mode Modification,
les touches de navigation GAUCHE et DROITE permettent de sélectionner le paramètre à
modifier. Les touches de navigation HAUT et BAS permettent de modifier le paramètre.
L'interface du panneau avant d'un BE1-11g dans un boîtier de type H ou P est représentée dans la Figure
24 et décrite dans le Tableau 3. Les repères et les descriptions du Tableau 3 correspondent aux repères
illustrés à la Figure 24.

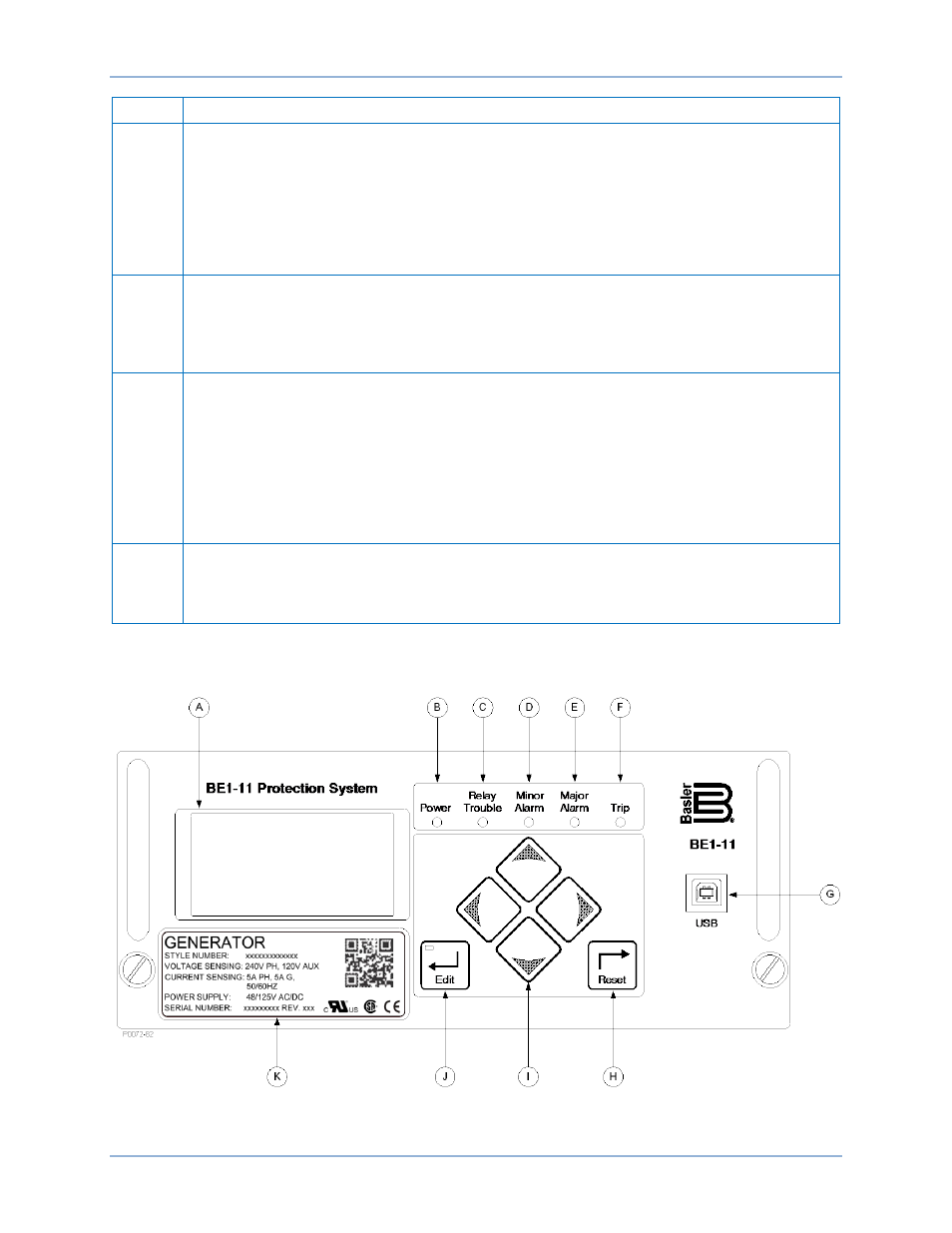

Figure 24. Panneau avant (Boîtier de type H ou P)
BE1-11g Commandes et indicateurs
